功率和电能模式之ETCR5000功能解析

日期:2024-07-17 20:05
浏览次数:476
摘要:功率和电能模式可以检测三相单相的实时功率(有功/无功/视在)、电能(有功/无功/视在)及功率因数,还可以累计三相一段时间内有电能总和,累计时间可以自己手动开始和结束,累计完成后,可以手动清零。

功率和电能模式之ETCR5000功能解析(重要)

功率和电能模式可以检测三相单相的实时功率(有功/无功/视在)、电能(有功/无功/视在)及功率因数,还可以累计三相一段时间内有电能总和,累计时间可以自己手动开始和结束,累计完成后,可以手动清零。

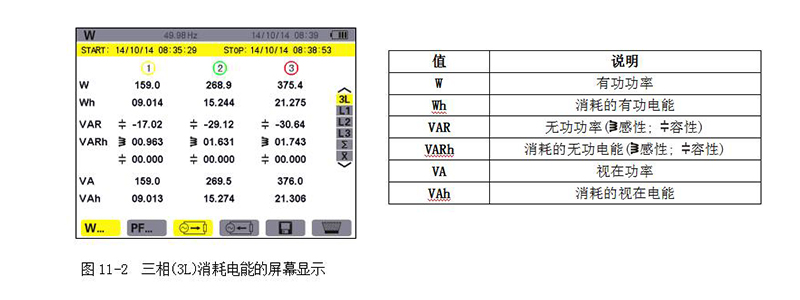

1. 电能消耗W

可显示有功功率、无功功率(容性和感性)以及视在功率。

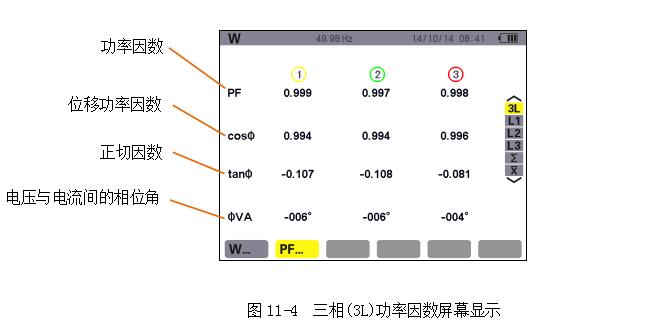

2. 功率因数PF...)

只有在选择显示三相时,才会有功率因数显示图标,此时可以查看功率因数参数。

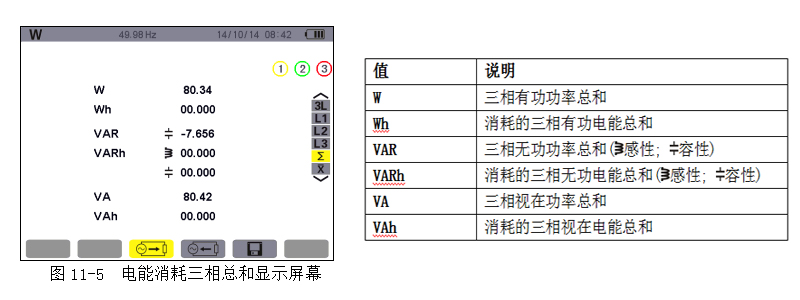

3. 电能消耗三相总和

选择右侧的求和按钮(),显示三相电能功率总和。

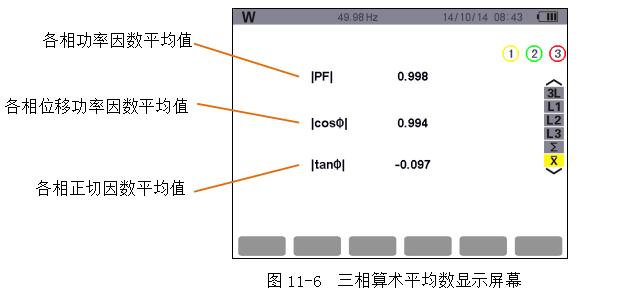

4. 功率因数等三相算术平均值

在右侧选择按钮,显示功率因数、位移功率因数、正切值的三相算术平均值。

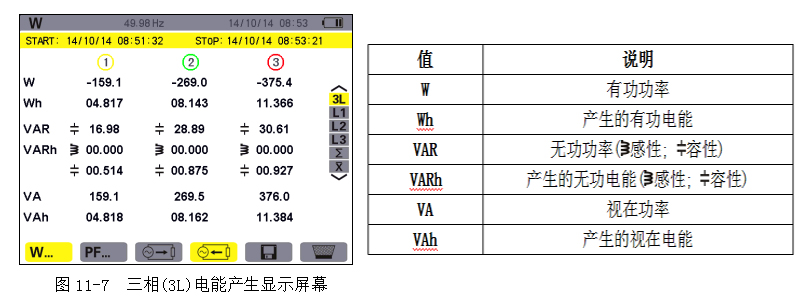

5. 电能产生

可显示有功功率、无功功率、视在功率和产生的有功电能、无功电能、视在电能。

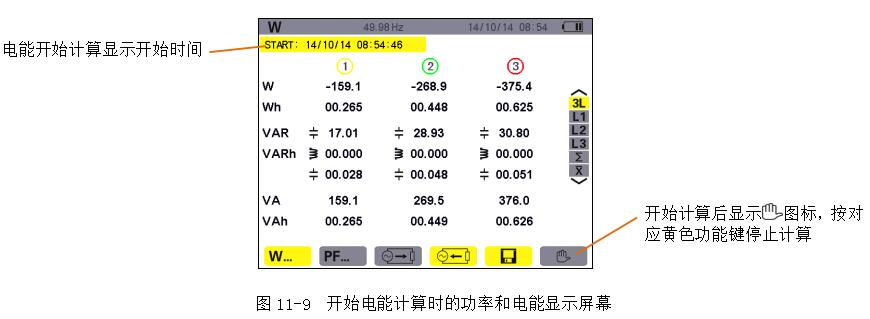

6. 开始电能计量

按开始按钮,开始计算电能,每秒计算一次。

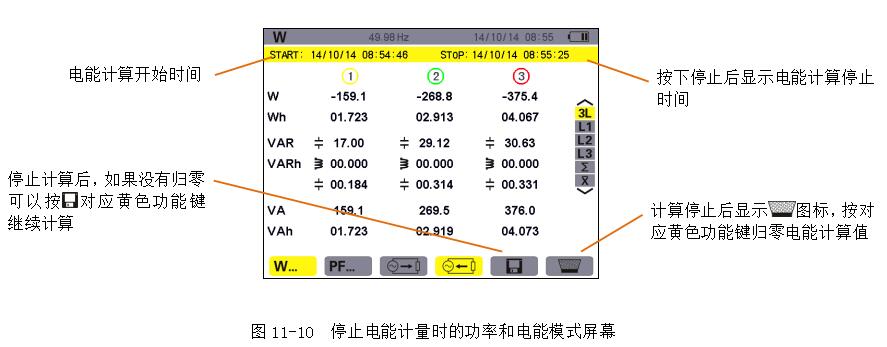

7. 停止电能计量

按停止按钮,停止计算电能,结束电能累计。

8. 电能计量归零

要使电能归零,按一下图标对应的黄色功能键,显示黄色高亮表示准备删除状态,此时再按对应黄色功能键取消准备删除状态。在准备删除状态下,按下确认键,所有(消耗或产生)电能值都将重设归零。
