谐波模式之ETCR5000功能解析（重要）

日期：2024-07-18 07:29

浏览次数：451

摘要：波形模式是ETCR5000的重要功能之一，可显示电压、电流和视在功率各次谐波含有率，可测定非线性负载产生的谐波电流，分析因谐波引起的问题(中性线、导线和马达等的发热情况)。

谐波模式之ETCR5000功能解析（重要）

波形模式是ETCR5000的重要功能之一，可显示电压、电流和视在功率各次谐波含有率，可测定非线性负载产生的谐波电流，分析因谐波引起的问题(中性线、导线和马达等的发热情况)。

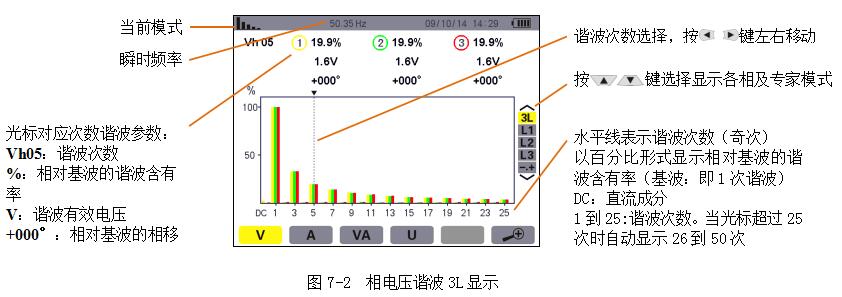

1.相电压谐波

电压谐波功能，可以记录分析1-50次谐波，查看不同次数相电压谐波相对基波的谐波含有率、谐波有效电压和相对基波的相移，选择查看单相电压时，还可以zui大和zu小谐波含有率和总谐波畸变率THD。

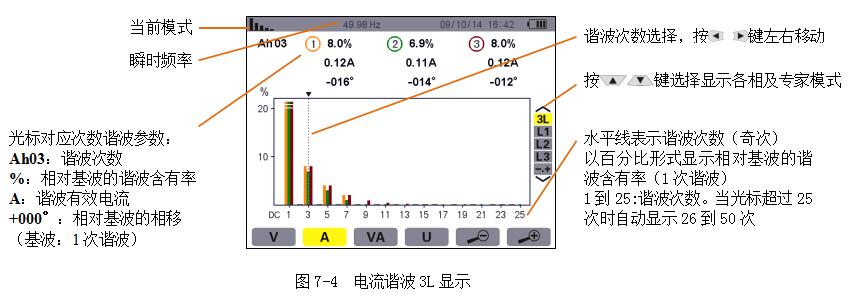

2.电流谐波

电流谐波功能，可以记录分析1-50次谐波，查看不同次数电流谐波相对基波的谐波含有率、谐波有效电流和相对基波的相移，选择查看单相电流时，还可以zui大和zu小谐波含有率和总谐波畸变率THD。

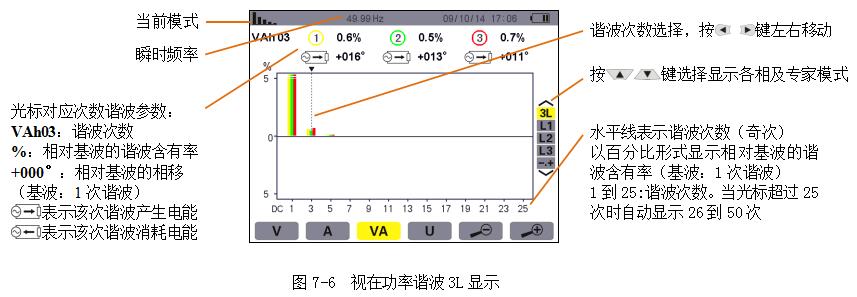

3.视在功率谐波

视在功率谐波功能，可以记录分析1-50次谐波，查看不同次数视在功率谐波相对基波的谐波含有率、该次谐波产生电能/消耗电流和相对基波的相移，选择查看单相视在功率时，还可以zui大和zu小谐波含有率。

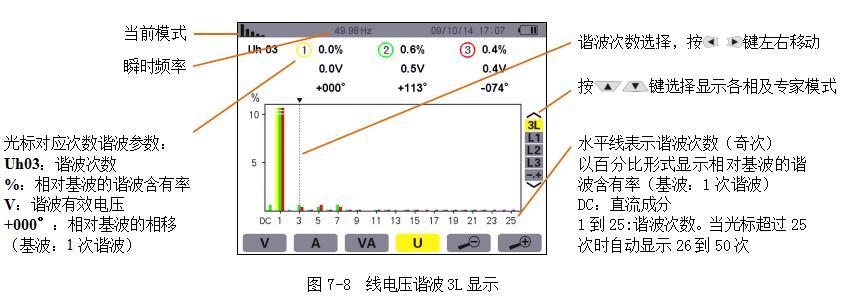

4.线电压谐波

电压谐波功能，可以记录分析1-50次谐波，查看不同次数线电压谐波相对基波的谐波含有率、谐波有效电压和相对基波的相移，选择查看单相电压时，还可以zui大和zu小谐波含有率和总谐波畸变率THD。

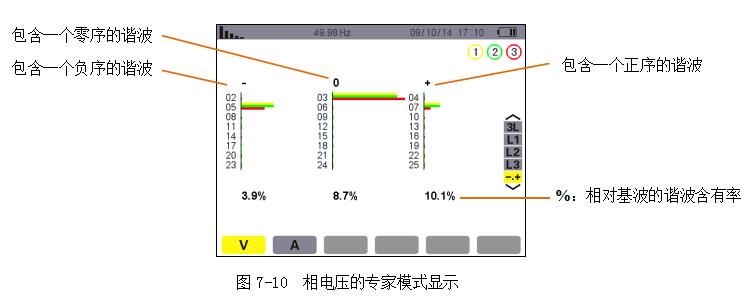

5.专家模式

专家模式只适用于三相连接。该模式用来显示中性线发热或旋转电机中的谐波影响。
