启动电流模式之ETCR5000功能解析

日期:2024-07-18 07:29
浏览次数:422
摘要:启动电流模式是暂态测量模式下的其中一个功能,可监测电气设备启动时的电流波形和电压波形,记录实时真有效值及zui大值,仪器只可储存一组启动电流波形捕捉图。

启动电流模式之ETCR5000功能解析

启动电流模式是暂态测量模式下的其中一个功能,可监测电气设备启动时的电流波形和电压波形,记录实时真有效值及zui大值,仪器只可储存一组启动电流波形捕捉图。

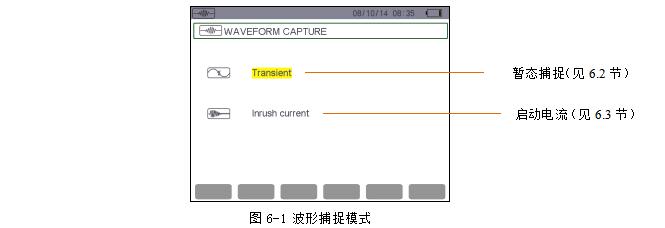

一、打开暂态测量,选择启动电流模式

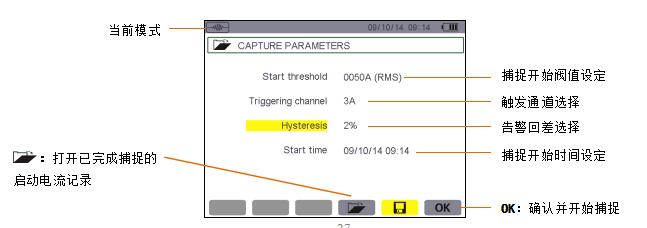

二、启动电流参数设置、开始捕捉、停止捕捉

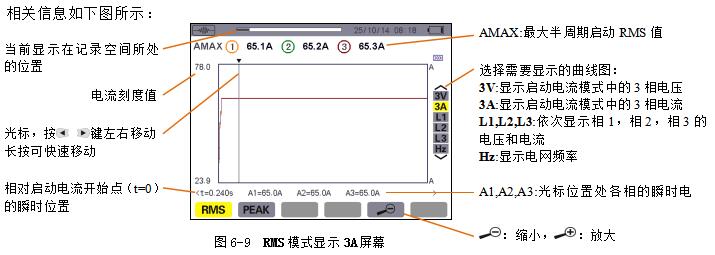

三、RMS电流真有效值查看

RMS模式可显示启动过程的半周期真有效值趋势曲线图。

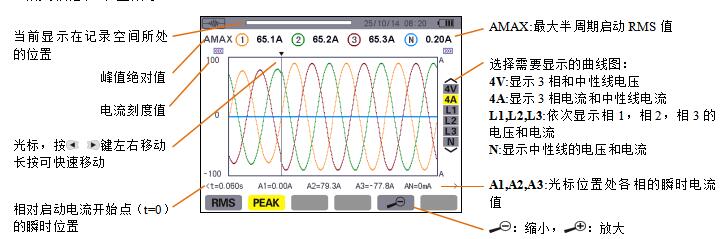

四、PEAK启动电流瞬时值

PEAK模式显示包络线及启动电流捕捉的波形。

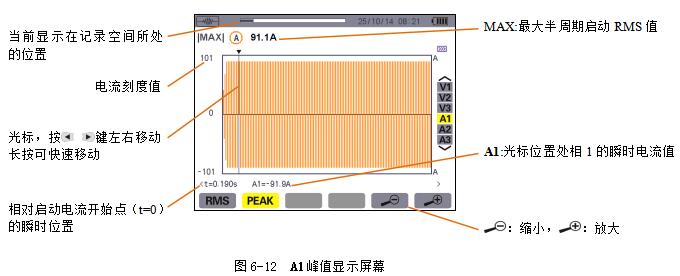

五、各相峰值PEAK显示

选择单相,可以显示该相峰值
