架空线路、开关柜核相仪推荐

日期:2024-07-16 13:43
浏览次数:328
摘要:之前的核相仪,主要是单电压等级、单功能的核相仪,但现在市场上主要流行的产品是多电压等级,多环境能用的核相仪,比如电压等级从10V-500KV都可以用,架空线路、高压开关柜还有低压环境都是可以核相,这样的仪器使用和管理维修更加方便。

架空线路、开关柜核相仪推荐

之前的核相仪,主要是单电压等级、单功能的核相仪,但现在市场上主要流行的产品是多电压等级,多环境能用的核相仪,比如电压等级从10V-500KV都可以用,架空线路、高压开关柜还有低压环境都是可以核相,这样的仪器使用和管理维修更加方便。

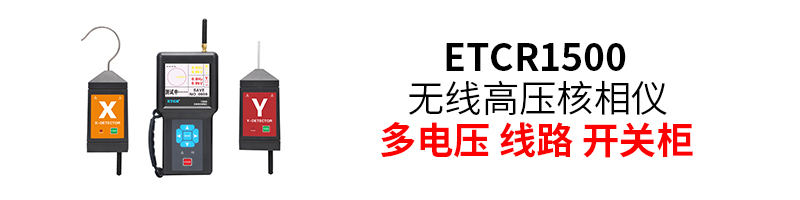

推荐一款广州市铱泰电子科技有限公司研发生产的无线核相仪ETCR1500

一、产品简介

ETCR1500无线高压核相仪是专为高压线路及高压开关柜(中置柜、环网柜等)核相而精心设计制造的,仪表突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从10V500kV电压自动核相,,核相距离达260米(在空旷场地)。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能

二、产品功能

应用于500kV以下电力线路、高压开关柜(中置柜、环网柜等)或变电所核相、相位测试、相序判断及验电等。

三、产品特点

1.采用无线传输技术、核相距离260米,核相准确操作便捷。

2.语音提示:“X信号正常、Y信号正常、同相、异相

3.采用3.5LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

4.仪表还具有验电功能,并可显示电压等级。

数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

四、规格参数



 机:3.7V,2600mAh充电锂电池;探测器: 3.7V,1000mAh 充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V500kV

核相距离

260m

语音提示

“X信号正常、Y信号正常、同相、异相”

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

相位量程

0°~360°;精度:≤±8°;分辨率1°

频率量程

45.0Hz65.0Hz;精度:≤±2Hz;分辨率:0.1Hz

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

显示电压等级

发射频率

433MHz、315MHz

相位指示

向量图及数字同时显示

数据存储

200组(掉电或更换电池不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电

额定电流

探测器:30mA max;主机:150mA max

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

仪表质量

器:约950g(含电池);总质量:约3.0kg含附件

仪器尺寸

主机195mm×100mm×45mm;探测器130mm×65mm×45mm

绝缘杆长度

4500mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms;主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

随机附件

主机1件探测器2件探针2件探勾2件绝缘杆2件USB通讯线/充电线:2

充电器:2个;检验线1条环网柜测试线2工具包:1件
