ETCR2000A钳形接地电阻测试仪主要用于接地电阻测量、回路电阻测量、判断接地故障,电阻量程0.010Ω-200Ω,分辨0.001Ω,钳口尺寸55mm×32mm,数据存储99组,可进行报警设置。
一、产品简介

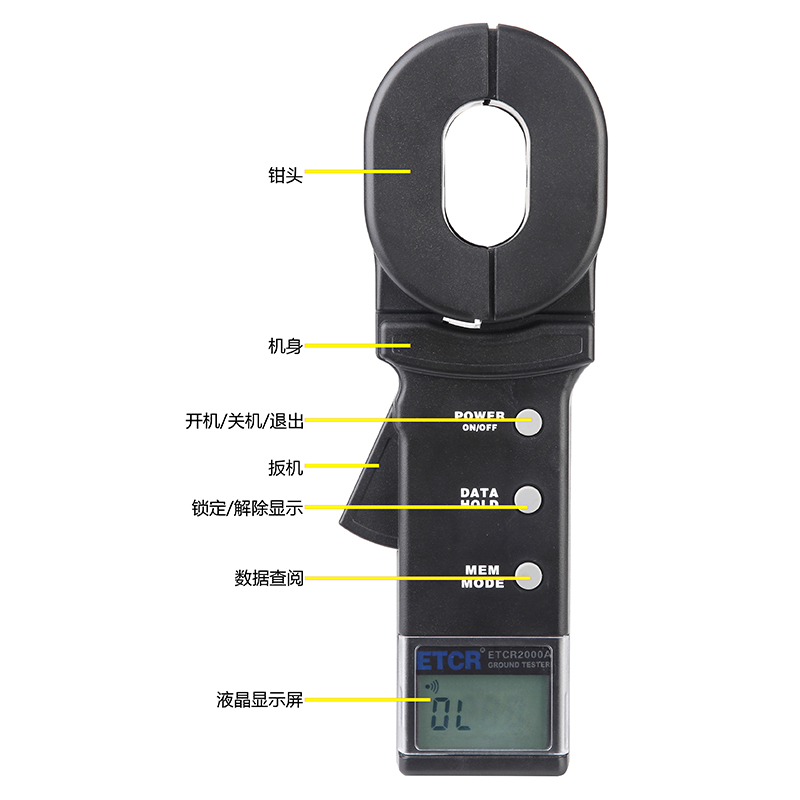

ETCR2000A钳形接地电阻仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量,主要是在测量有回路的接地系统时,不需断开接地引下线,不需辅助接地极,安荃快速、使用简便。
二、型号区别
型号
钳口尺寸
电阻量程
电流量程
数据存储
报警功能
ETCR2000
55X32mm
1000Ω
——
99组
有
ETCR2000A
55X32mm
200Ω
——
99组
有
ETCR2000C
55X32mm
1000Ω
0-30A
99组
有
说明:--表示无此功能
三、量程及精度
电阻量程 |
测量范围 |
分辨力 |
准确度 |
0.010Ω-0.099Ω |
0.001Ω |
±(1%rdg+0.01Ω) |
|
0.10Ω-0.99Ω |
0.01Ω |
±(1%rdg+0.01Ω) |
|
1.0Ω-49.9Ω |
0.1Ω |
±(1%rdg+0.1Ω) |
|
50.0Ω-99.5Ω |
0.5Ω |
±(1.5%rdg+0.5Ω) |
|
100Ω-199Ω |
1Ω |
±(2%rdg+1Ω) |
|
200Ω-395Ω |
5Ω |
±(5%rdg+5Ω) |
|
400-590Ω |
10Ω |
±(10%rdg+10Ω) |
|
600Ω-1000Ω |
20Ω |
±(20%rdg+20Ω) |
|
*电流量程 |
0.00mA -9.95mA |
0.05mA |
±(2.5%rdg+1mA) |
10.0mA -99.0mA |
0.1mA |
±(2.5%rdg+5mA) |
|
100mA -299mA |
1mA |
±(2.5%rdg+10mA) |
|
0.30A-2.99A |
0.01A |
±(2.5%rdg+0.1A) |
|
3.0A-9.9A |
0.1 A |
±(2.5%rdg+0.3A) |
|
10.0A-19.9A |
0.1 A |
±(2.5%rdg+0.5A) |
|
20.0A-30.0A |
0.1 A |
±(3%rdg+1A) |
四、技术规格
电源: 6VDC(4节5号碱性干电池)
工作温度:-10℃-55℃
相对湿度:10%-90%
液晶显示器:4位LCD数字显示,长宽47×28.5mm
钳表质量(含电池):约995g
钳表尺寸:长275mm、宽85mm、厚56mm
保护等级:双重绝缘
结构特点:钳口方式
量程换档:自动
外部磁场:<40A/m
外部电场:<1V/m
单次测量时间:0.5秒
电阻测量频率:>1KHz
电阻测量zui高分辨率:0.001Ω
电阻测量范围:0.01-1000Ω
*电流测量范围:0-30A(C型)
被测电流频率:50/60Hz
可存储测量数据:99组
电阻报警临界值设定范围:1-199Ω
*电流报警临界值设定范围:1-499mA(C型)
说明:“*”只有ETCR2000C具备

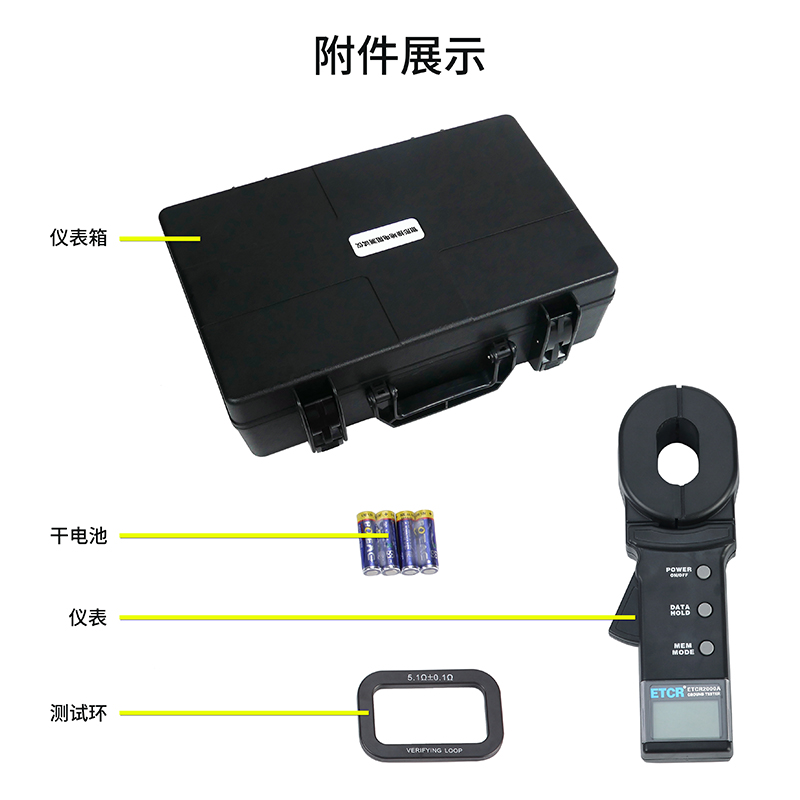

五、装箱清单
仪表
1台
测试环
1件
5号干电池
4个
仪表箱
1个
用户手册、保修手册、合格证
1套
六、使用方法
/etcr_Article_11722844.html(点些链接查看)
七、产品包装
