ETCR2000A是广州市铱泰电子科技有限公司生产的一款钳形接地电阻测试仪，和传统数字式接地电阻不同，ETCR2000A使用的是钳形法，主要测回路接地系统，也叫多点接地，不需要放辅助线，直接打开钳头，夹住要测的接地引上线就可以出值，方便快捷，但很多时候，测不出值，或者说测出来的值比较大，那么ETCR2000A使用方法到底是怎样的呢？今天来展开讲一下。

一、注意事项

1. 开机时钳头不能测东西，闭合好，正常显示OL（无穷大）

2. 开机后，就算不使用也会有小的滴滴声，钳头回路电流声，正常现象

3. 开机显示Er，说明仪器自检不过，不给使用，Er情况处理方法点这里

4. 开机后，先测一下电阻环，显示5.0/5.1/5.2可正常使用

5. 屏幕出现低电符号，说明电量不足，需要更新电池后再使用，有电不会出现符号

6. 使用时要轻点，不要大力撞到钳头，不然容易出现Er情况

7. 不能夹直径超过32MM的接地线，不然容易造成钳头闭合不好

8. 超过10天不使用，要拆下电池，防止电池漏液腐蚀电路板

二、测试点的选择

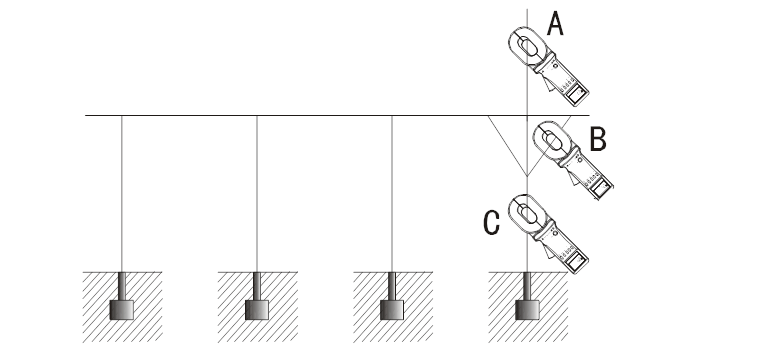

测试接地电阻时测量点的选择是十分重要的。（请见下图）
在A点测量时钳表显示“OLΩ”，没有形成回路，测量点是错误的。

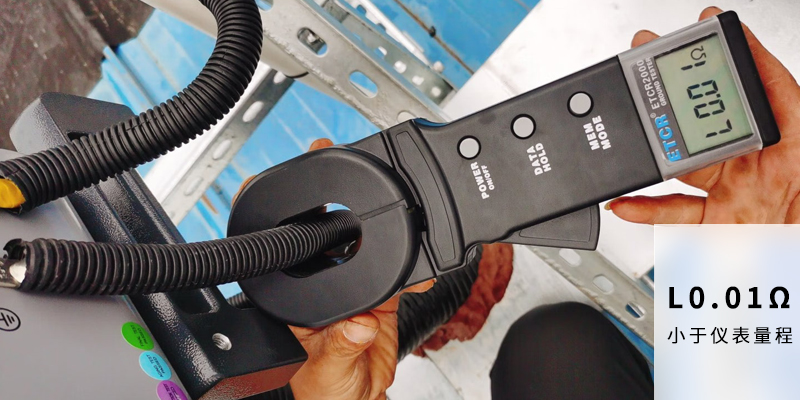

在B点测量时钳表显示“L0.01Ω”，测试的是金属回路的阻值， 测量点是错误的。
在C点测量才是正确的。

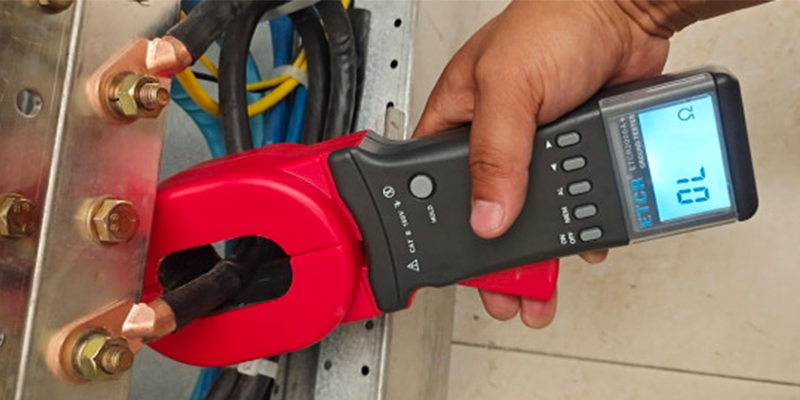

三、多点接地使用（重复接地）

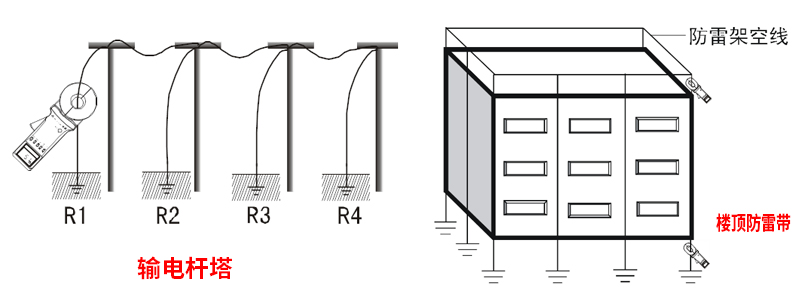

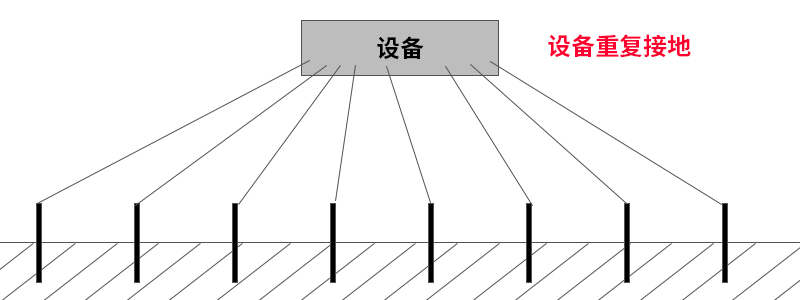

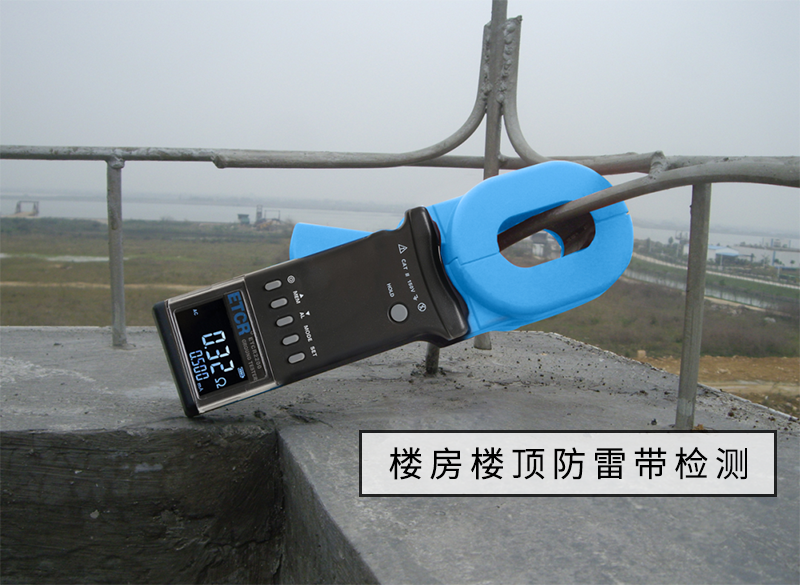

多点接地是指多个接地点，引上线在地面上连在了一起，形成一个大地回路，比如架空输电杆塔，多个接地连到同一设备，大楼楼顶防雷带都是比较明显的多点接地，这种情况钳形接地电阻表比较好用，直接打开钳口，夹住要测的线就可以，测出来的值比较准。

但多点接地还有两种情况是需要特别注意，一种是测出来的值很大，另一种是测出来的值很小。

1. 测出来的值比较大，但不能确定就是要测的接地点不合格，可能是重复接地的一个点值很大，导致测出来的值很大，检验方法是重新找一个天然接地点，比如金属自来水管、消防栓，用一条导线，把要测的点和天然接地点连接，夹这条导线来测，如果值合格，一样说明这个接地点是合格的。（花点时间找一下原本的重复回路是哪一条，可以的话重新构建一下重复接地）

2. 测出来的值很小，这种情况一般都是测的回路只是金属本身回路，也就是金属本身阻抗，比较小，这个表示金属间联通很好，不是真正的接地电阻值，这种情况，如果要检测真正的接地电阻值，检验方法是重新找一个天然接地点，比如金属自来水管、消防栓，用一条导线，把要测的点和天然接地点连接，夹这条导线来测，如果值合格，一样说明这个接地点是合格的。

四、单点接地

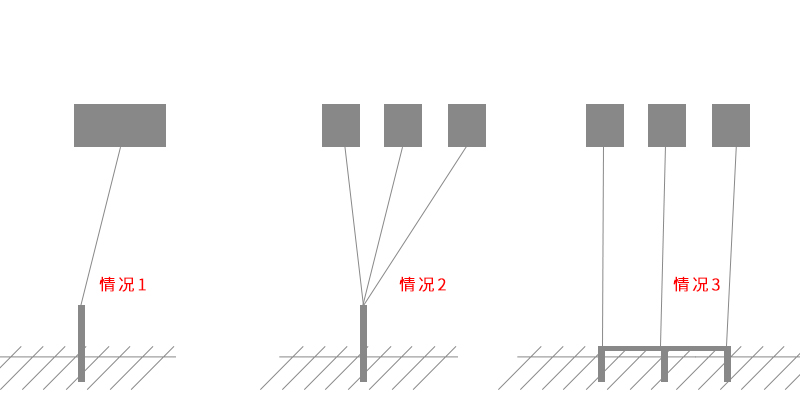

单点接地主要有以下三种存在

1. 单个接地点，单条引上线接到设备上

2. 单个接地点，多条引上线接到不同设备上

3. 多个接地点，先连在一起，再向上线出一条或者多条引上线，接到不同设备上

从测试原理来说，ETCR2000A钳表只能测量回路电阻，对单点接地是测不出来的。但是，用户完全可以利用一根测试线及接地系统附近的接地极，人为地制造一个回路进行测试。下面介绍二种用钳表测量单点接地的方法，此方法可应用于传统的数字式接地电阻表无法测试的场合。例如地下室内或楼层上的机房、避雷针、电梯、加油站、被混凝土覆盖的接地体、以及无法从系统中分离的接地体等等，使用数字式接地电阻表测量接地电阻是非常困难的，但ETCR2000A钳表利用辅助地极和一根测试线就可以测算出它们的接地电阻，方法有两种：

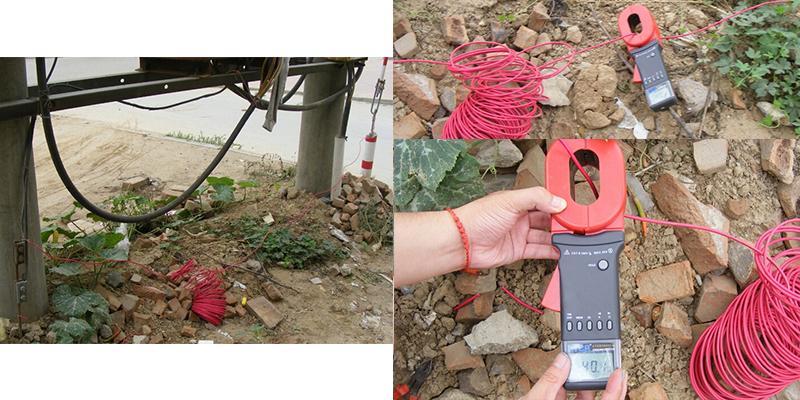

1. 二点法

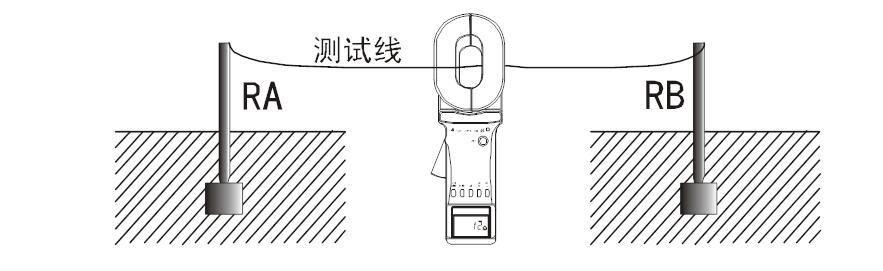

见下图，在被测接地体RA附近找一个独立的接地较好的接地体RB（例如临近的自来水管、建筑物等）。将RA和RB用一根测试线连接起来。

由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值：RT=RA+RB+RL，其中：RT为钳表所测的阻值，RL为测试线的阻值，将测试线头尾相连即可用钳表测出其阻值RL，应用如下图：

所以，如果钳表的测量值小于接地电阻的允许值，那么这两个接地体的接地电阻都是合格的。如果辅助地极接地良好（如消防栓、建筑物大地网等），由于辅助地极的接地电阻很小，所以被测地极的接地电阻近似于钳表所测的阻值。

2. 三点法

三点法可以准确测算出接地极的阻值。如下图，在被测接地体RA附近找二个独立的接地体RB和RC，这两个辅助接地体可以是深埋地下的金属，也可以是自己打的辅助角铁（深度1米以下）。

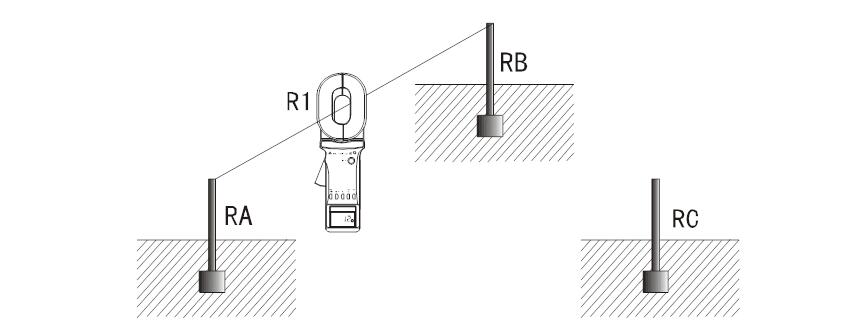

1）将RA和RB用一根测试线连接起来，见下图。用钳表读得di一个数据R1。

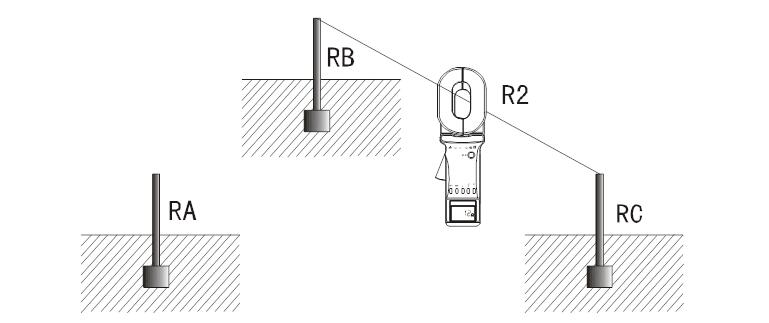

2）将RB和RC连接起来，见下图。用钳表读得di二个数据R2。

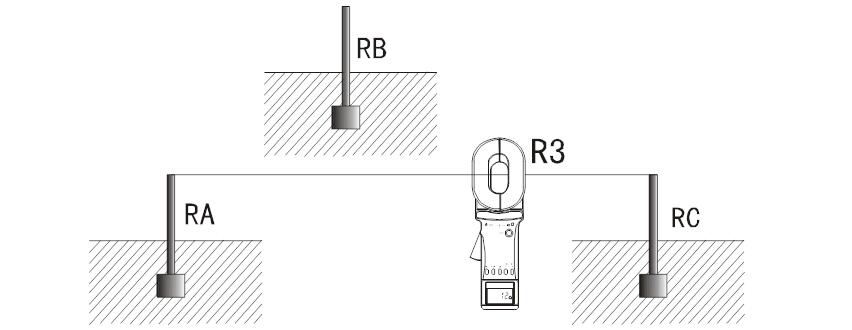

3）将RC和RA连接起来，见下图。用钳表读得di三个数据R3。

上面三步中，每一步所测得的读数都是两个接地电阻的串联值。这样，就可以很容易地计算出每一个接地电阻值：由于： R1=RA+RB   R2=RB+RC   R3=RC+RA

所以： RA=（R1+R3-R2）÷2

这就是接地体RA的接地电阻值。为了便于记忆上述公式，可将三个接地体看作一个三角形，则被测电阻等于邻边电阻相加减对边电阻除以2。

其它两个作为参照物的接地体的接地电阻值为：RB=R1-RA   RC=R3-RA
