各类常用接地电阻的允许值(国标要求)

为了保证接地装置在运行中可以正常发挥出它的功能,它的接地电阻都要符合相关规程的要求。针对不同的各类常用接地装置,它们的允许接地电阻值(Ω)也是不同的,分别如下:

一、电源接地

1. 电源容量不低于100kVA的电力变压器以及发电机的工作接地,接地电阻小于等于4Ω。

2. 电源容量不高于100kVA的电力变压器以及发电机的工作接地,接地电阻小于或等于10Ω。

3. 100kVA以及以下的低压配电系统的零线重复接地,接地电阻是小于等于10Ω的;早重复接地有3处以上的情况下,接地电阻下雨30Ω。

二、电器/配电线路接地

1. 当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。

2. 在电缆与架空线连接处,应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。

3. 在电力仪器的不带电金属部分的保护接地,接地电阻小于等于4Ω;引入线装有不高于25安的熔断器的设备保护接地,接地电阻小于或者等于10Ω。

4. 低压线路杆塔的接地以及或低压进户线绝缘子脚的接地,接地电阻小于或者等于30Ω。

5. 变配电所母线上FZ型阀型避雷器的接地,接地电阻小于或者等于4Ω。

6. 输送危险物质的各种室外架空管,应每隔2025米接地一次,每处冲击接地电阻不应大于10Ω

7. 危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体,均应直接接地,接地电阻不应大于100Ω

8. 线路出线端FS型阀型避雷器的接地;管型避雷器的接地;独立避雷针接地(个别可取接地电阻小于等于30Ω),工业电子设备(包括X光机)的保护接地,大偶要满足接地电阻小于或者等于10Ω。

三、石化接地电阻

(1)油库设计

1. 钢油罐接地点沿油罐周长的间距,不宜大于30m,接地电阻不宜大于10Ω。

2. 覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件,应做电气连接并接地,接地电阻不宜大于10Ω。

3. 进出洞内的金属管道接地电阻不宜大于20Ω。电力和信息线路应采用铠装电缆埋地引入洞内。接地电阻不宜大于20Ω。电缆与架空线路的连接处,应装设过电压保护器。过电压保护器、电缆外皮和瓷瓶铁脚,应做电气连接并接地,接地电阻不宜大于10Ω。

4. 进入油品装卸区的输油(油气)管道在进入点应接地,接地电阻不应大于20Ω。

5. 避雷针(网、带)的接地电阻,不宜大于10Ω。

6. 每组绝缘轨缝的电气化铁路侧,应设一组向电气化铁路所在方向延伸的接地装置,接地电阻不应大于10Ω。

2)铁路油品装运

1. 铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地,两组跨接间距不应大于20m,每组接地电阻不应大于10Ω。

2. 防静电装置的接地电阻应小于100Ω。

3. 石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。

3)加油站

1. 加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。

2. 液化受有气罐采用牺牲阳极法进行阴极防腐时,牺牲阳极的接地电阻不应大于10Ω。

3. 地上或管沟敷设的油品、液化石油气和天然气管道的始、末端和分支处应设防静电和防感应雷的联合接地装置,其接地电阻不应大于30Ω。

4. 防静电装置的接地电阻应小于100Ω。

4)燃气站/管道

1. 防雷接地装置的冲击接地电阻应小于10Ω

2. 静电接地体的接地电阻应小于100Ω

3. 当建筑物处于防雷区外时,放散管的引线应接地,接地电阻应小于10Ω。

四、计算机系统接地

1. 交流工作接地,接地电阻不应大于4Ω;

2. 安荃保护接地,接地电阻不应大于4Ω;

3. 防雷接地接地电阻不应大于10Ω。诸地之间的关系及接法应依不同计算机系统的要求而定

4. 直流工作接地,接地电阻应按计算机系统具体要求确定

五、有线电视系统接地

1. 系统采用专用接地装置时,其接地电阻不得大于4Ω

2. 采用综合接地时,接地电阻不得大于1Ω;

六、移动通讯系统接地

1. 移动通信基站地网的接地电阻值应小于5Ω,对于年雷暴日小于20天的地区,其接地电阻可小于10Ω

2. 微波中继续站地网的工频接地电阻值应不大于10Ω

3. 微波枢纽站地网的工频接地电阻值应不大于5Ω,其接地电阻可小于10Ω

4. 无源中继续站地网的工频接地电阻值为2030Ω

5. 架空电力线与电力电缆接口处的保护接地以及电力变压器(100KVA以下)保护接地的接地电阻值应小于10Ω

6. 架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值,其首端(即进站端)应小于10Ω,中间或末端应小于30Ω。

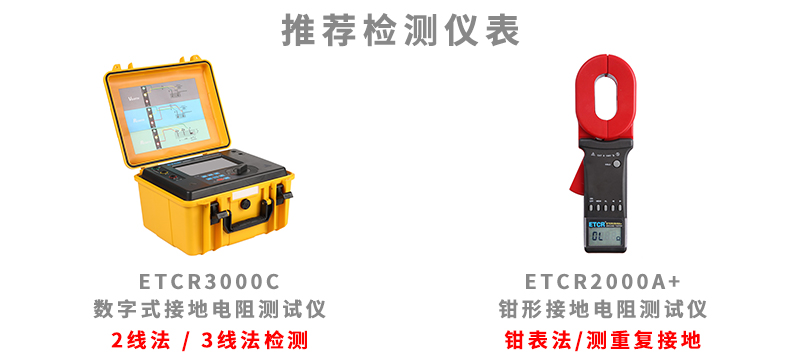

七、推荐检测仪表
