ETCR8600B如何设置电流档位

日期:2024-07-17 08:15
浏览次数:1082
摘要:ETCR8600B包含15个档位电流值,但如何设置对应的输出电流呢?

ETCR8600B包含15个档位电流值,但ETCR8600B如何设置电流档位呢?


一、旋钮的意思

1.  V~档:这个符号是交流电压测试档位,此档位可以测600V以下交流电压;

2.  ×1/2 档:这个档位表示设置窗口显示电流×1/2,也是就窗口显示电流的一半;

3.  ×1档:这个档位表示设置窗口显示电流的×1,也就是和窗口显示电流一样;

4.  ×2档:这个档位表示设置窗口显示电流的×2,也就是窗口显示电流的两倍;

5.  Auto:这个档位表示自动模式,自动模式,仪器自动从小电流到大电流依次输出,直到发生动作。

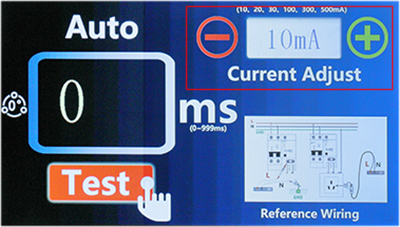

二、电流设置窗口

设置默认值:10mA / 20mA / 30mA / 100mA / 300mA / 500mA

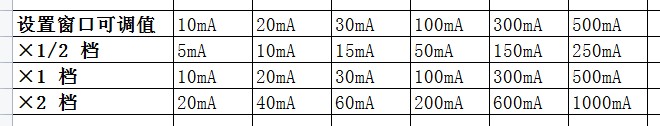

三、对应档位值


四、总结

ETCR8600B一共16档输出电流值,分别是(5、10、1520、30、40、50、60、100、150、200、250、300、500、600、1000)mA,动作时间0~999ms,可以对应表格来设置需要的输出电流值。
