如何测电缆绝缘电阻？

如何测电缆绝缘电阻？

10KV电缆绝缘电阻测试四个问题：

1. 绝缘电阻值多大合格？

2. 用什么样的绝缘电阻测试仪来测？

3. 选什么样的输出电压来测？

4. 需要注意什么？

一、10kv高压电缆的绝缘电阻多少兆欧合格？

长度在500m及以下的10kV电力电缆，用2500V绝缘电阻表测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。

电缆绝缘电阻的数值随电缆的温度和长度而变化。

为了便于比较，应换算为20℃时单位长度电阻值，一般以每千米电阻值表示，即：R20＝Rt×Kt×L

式中R20指在20℃时，每千米电缆的绝缘电阻，单位MΩ/KM；

Rt指长度为L的电缆在t℃时的绝缘电阻，单位MΩ；

L指电缆长度，单位Km；

Kt指温度系数，20℃时系数为1.0。

良好（合格）的电力电缆的绝缘电阻通常很高，其zui低数值可按制造厂规定：新电缆，每一缆芯对外皮的绝缘电阻（20℃时每千米电阻值），额定电压6KV及以上的应不小于10MΩ，额定电压1～3KV时应不小于50MΩ。

附：电缆的温度系数

温度	0℃	5℃	10℃	15℃	20℃	25℃	30℃	35℃	40℃
kt	0.48	0.57	0.7	0.85	1	1.13	1.41	1.66	1.92

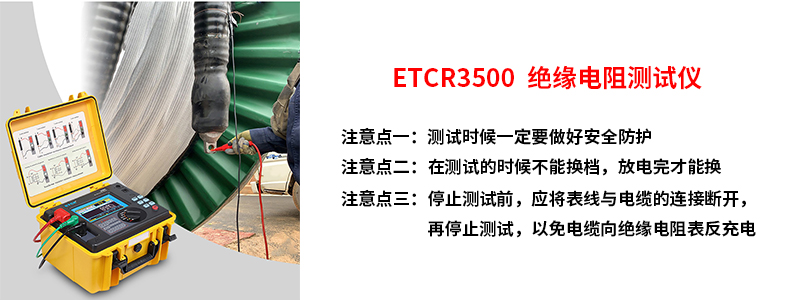

二、用绝缘电阻表测10kv高压电缆绝缘（示例ETCR3500）

1、首先将安装好的电缆，充分放电后与其它设备在连接处拆下，将电缆接头擦拭干净，并设备保持一定的安荃距离。

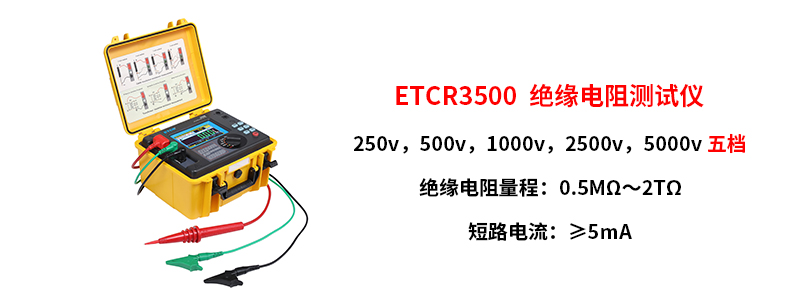

2、绝缘电阻表测量1kv及以下的电缆用1kv绝缘电阻表；1kv以上的电缆用2500v绝缘电阻表（ETCR3500输出250V 、500V、1000V、2500V和5KV 五档）。

3、测电缆绝缘前，必须检查巷道周围10米内瓦斯浓度低压0.5%方可进行测试。

4、测量时要先将绝缘电阻表放平，开机正常显示OL（仪器开机自检）

5、测量时应先测量A、B、C三相对地绝缘电阻，在测量A、B、C相间绝缘，zui后测量地线对绝缘皮的绝缘。测量时另一端安排专人看守，防止电缆相间接触或者接地。

6、接好线之后，选择合适的电压档位，按测试键开始测试即可，停止测试前，应将表线与电缆的连接断开，以免电缆向绝缘电阻表反充电，测量完毕需将电缆线芯对地放电。

7、电缆绝缘要求，新电缆1kv及以下不低于50MΩ，6kv不低于100MΩ。运行中的高压电缆绝缘一般不低于50MΩ，低压电缆一般不低于2MΩ。

小结：用ETCR3500来测电缆绝缘电阻，当你测试满1分种，在可以看到绝缘电阻同时，还可以看到吸收比，测试满10分种，还能看到极化指数，同屏显示，非常方便快捷。

小知识：电缆绝缘电阻的正确测量方法

在对电缆进行绝缘测试时，经常会用到绝缘电阻表，但有的人可能不了解其机理，往往接错线或使用不正确造成误差很大，有时甚至会引起人身或设备事故。绝缘电阻表测量电缆时注意的事项和方法：

*绝缘电阻表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成个人人身事故或设备事故。

使用前的准备工作：

1.测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量。

2.对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

3.被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

4. 绝缘电阻表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

在测量时，还要注意绝缘电阻表的正确接线，否则将引起不必要的误差甚至错误。绝缘电阻表的接线柱共有三个：一个为“L”即线端，一个为“E”即地端，再一个“G”即屏蔽端（也叫保护环）。

一般被测绝缘电阻都接在“L”、“E”之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不需测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不再流过绝缘电阻表的测量机构。

从根本上消除表面漏电流的影响，注意在测量电缆线芯和外表之间的绝缘电阻时，一定要接到屏蔽端“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与绝缘电阻表的“G”端相连。
