  • 产品名称:电能质量分析仪

  • 产品型号:ETCR5200
  • 产品厂商:ETCR
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
ETCR5200电能质量分析仪采用5寸触摸屏,仪表精度0.5级,数据采集录屏模式,可同时采集4通道电流、3通道电压同时测量,支持中英文双语操作界面,带上位机软件。
详情介绍:
ETCR5200电能质量分析仪采用5寸触摸屏,仪表精度0.5级,数据采集录屏模式,可同时采集4通道电流、3通道电压同时测量,支持中英文双语操作界面,带上位机软件。

一.产品特点

1.对三相电能质量做详细分析和诊断。
2.4款电流传感器提供选择,应对各种场所。
3.4通道电流、3通道电压同时测量。
4.测试精度0.5级,测试稳定,抗干扰能力强。
5.触摸彩屏、人机操作简洁、中英文双语操作界面。
6.通过USB通讯在电脑上进行分析。
7.大容量锂电池。
二、
产品功能


1. 波形实时显示(3路电压/4路电流)。
2. 电压和电流真有效值。
3. 相量图显示。
4. 各相谐波的测量,达51次谐波。
5. 柱形图显示各相电流和电压的谐波含有率。
6. 总谐波失真度(THD)。
7. 各相有功/无功/视在功率值及总值。
8. 电压电流功率趋势图。
9. 三相不平衡度测量(电压和电流)。
10. 录制波形及参数。
11. 截屏保存。
12. 触摸屏操作。
13. 短期电压闪变。
14. 启动电流和浪涌电流监测。
15. USB接口与电脑上位机通信。
16. 可设定仪器的接线方式及电网类型。
17. 可选定不同电流钳和不同电压电流测试变比。
三、产品界面展示

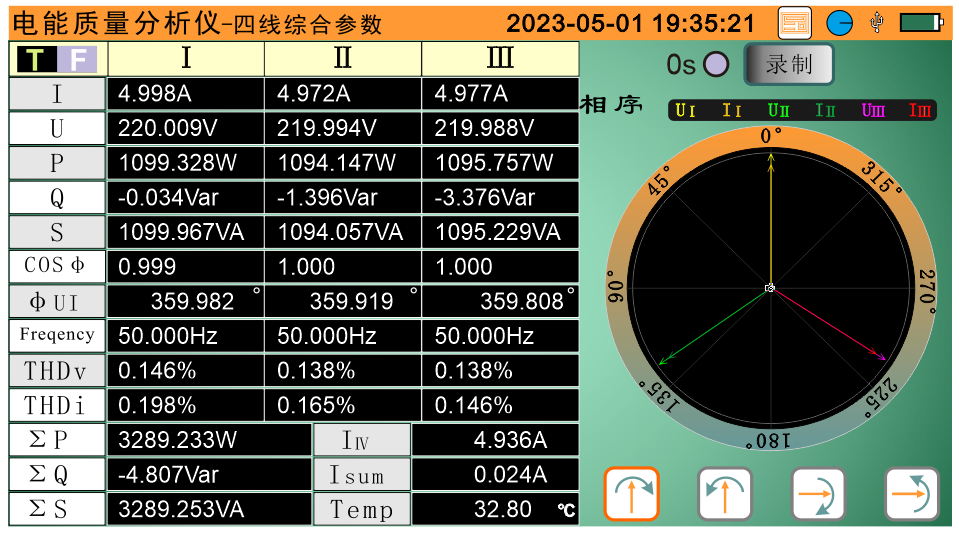

综合参数-三相四线测试界面

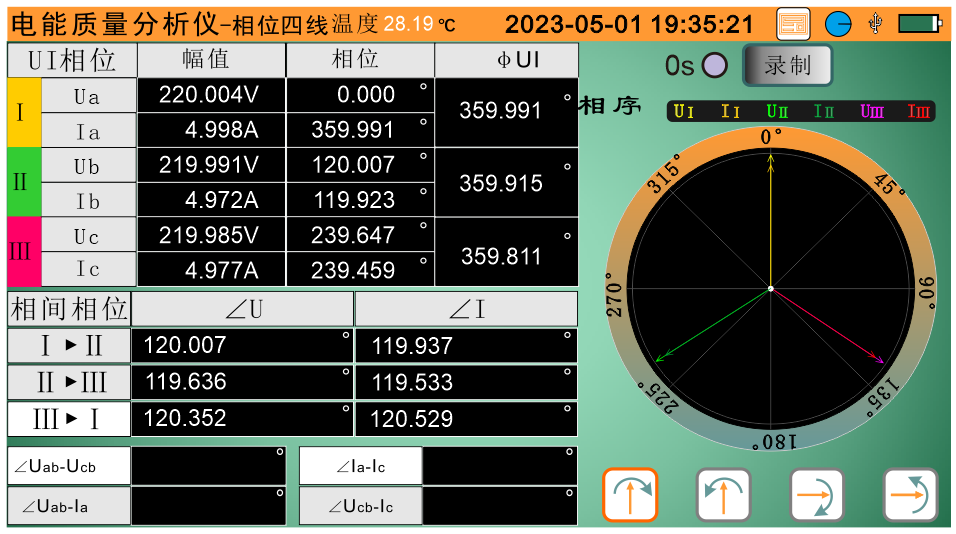

相位测量-三相四线测试界面

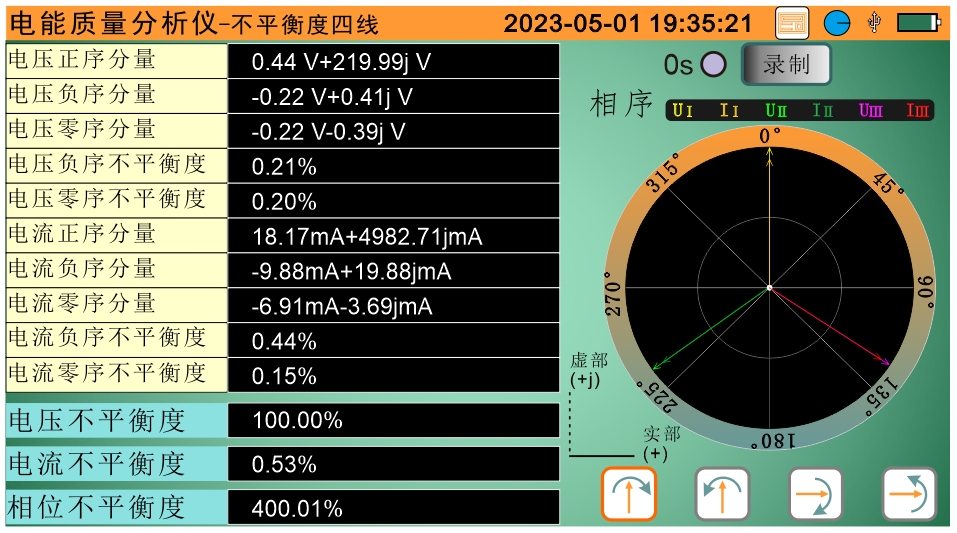

不平衡度-三相四线测试界面

四、一般规格

电源

可充电锂电池组7.4V 5200mAh,外接充电器

显示模式

5寸触摸彩屏

工作电流

490mA

电流钳规格(选配)

015B电流钳:17mm×18mm;

042B电流钳:35mm×40mm;

050B电流钳:Φ50mm;

200F柔性电流钳:Φ200mm;

仪器尺寸

长宽厚:240mm×170mm×68mm

通道数

3路电压,4路电流。

电压量程

2V600V

电流量程

015B电流钳:10mA10.0A;

042B电流钳:0.1A100A;

050B电流钳:1A1000A;

200F电流钳:10A6000A;

频率量程

40Hz70Hz。

谐波

有,251次。

总谐波失真

有,251次,各相

三相不平衡度

通讯接口

USB

电池电量指示

电池符号显示电量,当电池电量过低时,仪器会自动关机。

自动关机

在录制功能打开下,仪器不自动关机。

未打开录制功能情况,可根据设定的15分钟、30分钟、60分钟时间后自动关机。

仪器质量

7.5kg(含包装及附件)

输入阻抗

测试电压输入阻抗为:1MΩ。

耐压

仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟

绝缘

仪器线路与护套外壳之间≥10MΩ。

结构

双重绝缘,带绝缘防振护套。

适合安规

IEC 61010 1000V Cat III / 600V CAT IVIEC61010-031,IEC61326,污染等级2。

工作温湿度

-10℃~40℃;80%RH以下。

存放温湿度

-10℃~60℃;70%RH以下。

五、仪表精度

测量

测量范围

显示分辨率

参考范围内的误差

频率

40Hz70Hz

0.001Hz

±(0.01)Hz

电压真有效值

2V600V

分辨0.001V

±(0.5%rdg)

电流真有效值

10mA6000A

分辨0.001A

±(0.5%rdg)

有功功率

0.0000W3600kW

分辨0.001W

±(1%rdg+3dgt);Cosφ≥0.8

±(1.5%rdg+10dgt);0.2≤Cosφ<0.8

无功功率

0.0000VAR3600kVAR

分辨0.001VAR

±(1%rdg+3dgt);Sinφ≥0.5

±(1.5%rdg+10dgt);0.2≤Sinφ<0.5

视在功率

0.0000VA3600kVA

分辨0.001VA

±(1%rdg+3dgt)

功率因数

-1.0001.000

0.001

±(1.5%rdg+3dgt);Cosφ≥0.5

±(1.5%rdg+10dgt);0.2≤Cosφ<0.5

相位角

-179°180°

0.00

±(3°)

电压谐波比

包含251

(Vrms>50V)

0.0%99.9%

0.001%

220次)±(1%rdg+5dgt)

2130次)±(1%rdg+10dgt)

3151次)±(1%rdg+15dgt)

电压谐波角

(Vrms>50V)

-179°180°

0.001°

±(3°)谐波225次

±(10°)谐波2651

电流谐波比

包含251

(Arms>I量程÷100)

0.0%99.9%

0.001%

220次)±(1%rdg+5dgt)

2130次)±(1%rdg+10dgt)

3151次)±(1%rdg+15dgt)

电流谐波角

(Arms>I量程÷100)

-179°180°

0.001°

±(3°)谐波225次

±(10°)谐波2651

总谐波率

(THD或THD-F)≤50

0.0%99.9%

0.001%

±(1%rdg+10dgt)

失真因数

(DF或THD-R)≤50

0.0%99.9%

0.001%

±(1%rdg+10dgt)

三相不平衡

0.0%100%

0.01%

±(1%)


六、电流钳特性(选购件)

电流钳类型

电流钳图片

电流真有效值

分辨率

电流真有效值

误差

相位角φ 误差

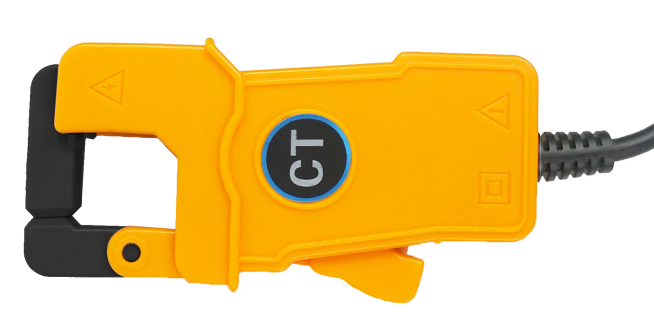

ETCR 015B

CT尺寸:17mm×18mm



10mA~10.0A

1mA

±(1%rdg+0.05%fs)

±(2°)

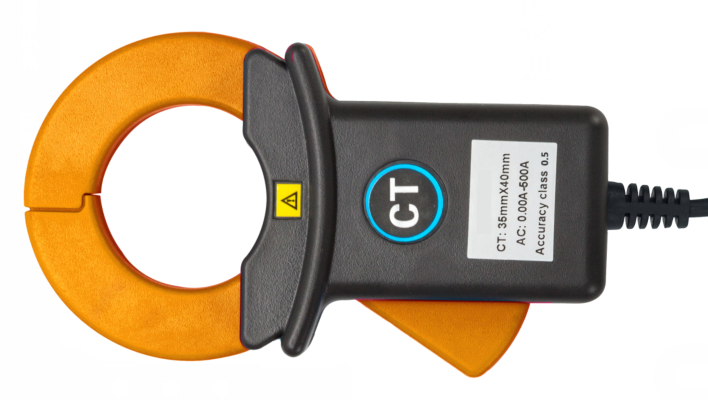

ETCR 042B

CT尺寸:35mm×40mm



0.10A~100A

1mA

±(1%rdg+0.05%fs)

±(2°)

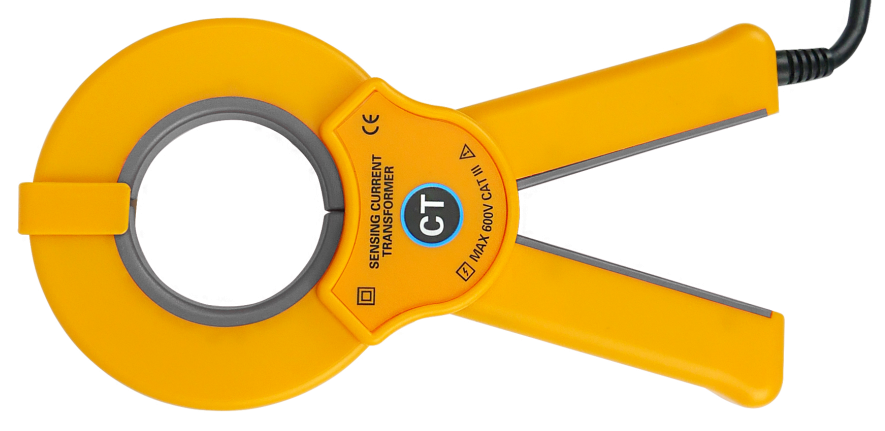

ETCR 050B

CT尺寸:Ф50mm



1.0A~1000A

1mA

±(2%rdg+0.05%fs)

±(2°)

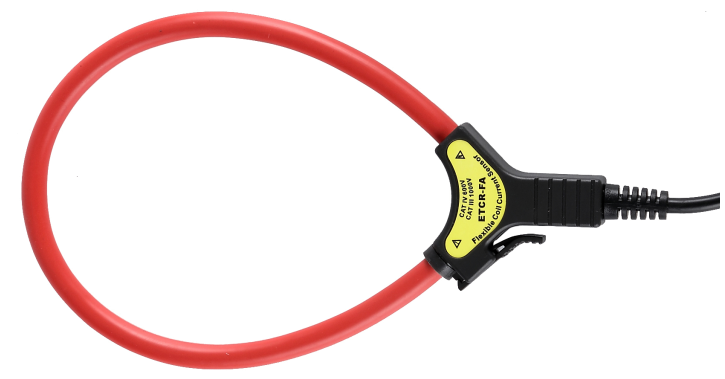

ETC R200F

CT尺寸:Ф200mm



10.0A~6000A

1mA

±(1%rdg+0.05%fs)

±(2°)
