ETCR3580绝缘电阻在线监测仪系列用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。仪器可监测1~8个回路的绝缘电阻值,仪器带有RS485接口提供MODBS通信协议,可上传输出电压,绝缘电阻值等数据,供用户二次开发应用,实现对绝缘电阻的实时在线监测。
ETCR3580绝缘电阻在线监测仪系列采用更清晰OLED液晶屏,测试参数可在仪器按键或后台设置,安装方便,测试可靠,广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。
二.型号类别
型号 |
输出电压 |
绝缘电阻量程 |
485通讯 |
蓝牙通讯 |
ETCR3580 |
500V |
0.1MΩ~10GΩ |
有 |
无 |
ETCR3580B |
50V、100V、250V、500V自定义 |
0.1MΩ~20GΩ |
有 |
有 |
电 源 |
DC 12V (外部供电) |
输出电压 |
ETCR3500:500V |
短路电流 |
2mA MAX |
量 程 |
ETCR3580:0.1MΩ~10GΩ |
精 度 |
±5%rdg±5dgt |
通讯方式 |
RS485通讯,蓝牙通讯(限ETCR3580B) |
传输数据 |
3500:绝缘电阻值,吸收比 |
测试回路数量 |
1路~8路 |

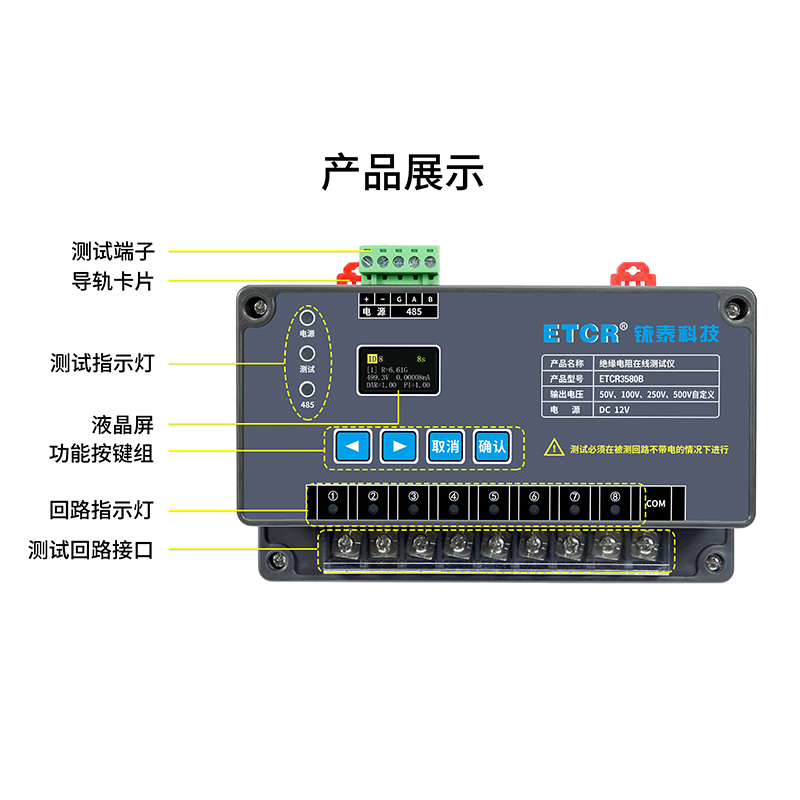

液 晶 屏 |
显示当前测试回路的输出电压、泄露电流及绝缘电阻值、吸收比(限ETCR3580B)、极化指数(限ETCR3580B) |
液晶屏尺寸 |
21.7mmX10.9mm |
指 示 灯 |
电源指示,测试指示,485通讯 |
安装方式 |
导轨安装,螺钉安装 |
功 耗 |
待机0.8W,MAX 12W
|
重 量 |
仪表:约464g,总重量:约0.6kg(含包装) |
尺 寸 |
169mm×104mm×73mm |
工作温湿度 |
-20℃~60℃;80%RH以下 |
