简单介绍:
ETCR3650接地引下线导通测试仪用于电力设备接地引下线与接地网之间导通电阻值的测量及导体直流电阻测量,可测50米距离,10A电流,精度0.5%。
详情介绍:
一.简介
 ETCR3650接地引下线导通测试仪适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,可有效检测电气设备与地网之间引线电阻因各种原因引起的电阻值增大的情况,以免造成设备失地运行。电力行业标准 DL/T475-2017《接地装置特性参数测量导则》规定:电气导通性应选用专门的仪器进行测量,仪器分辨率为 1mΩ,准确度不低于 1.0 级。

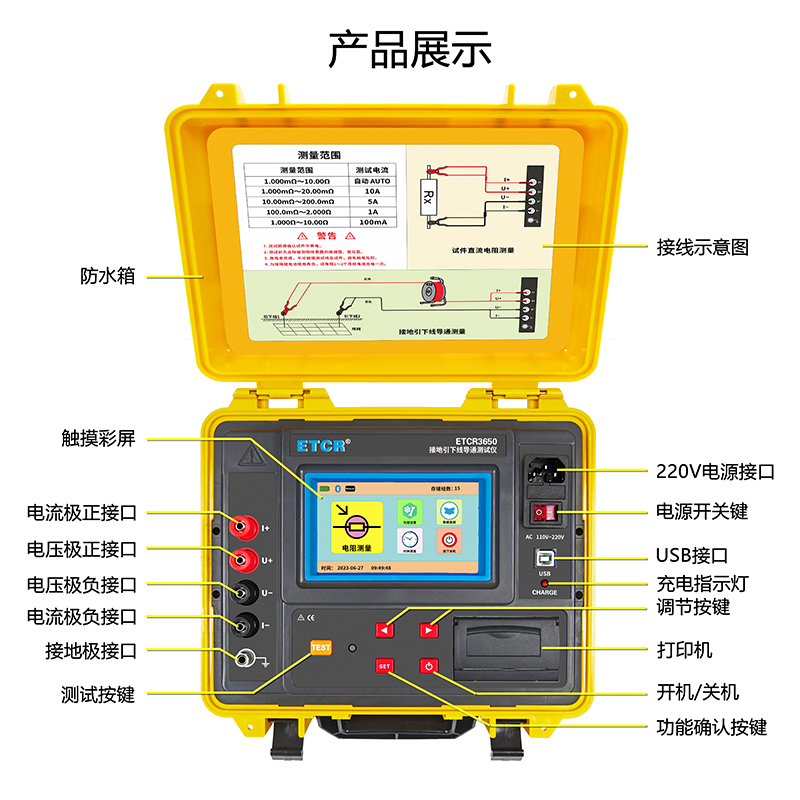

ETCR3650接地引下线导通测试仪专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。仪器由主机、测试线等组成,仪表采用微处理机技术,精密四线法测试,准确可靠。仪表有AC220V及大容量锂电池两种供电模式,自动测量及手动测量两种测量模式,仪表采用5寸全彩高清触摸屏,带背光调节功能,强光下清晰可见。仪表外壳采用防水保护箱,防撞、防摔、防水坚固安荃耐用,仪表带有内置打印机、蓝牙通讯,USB接口。仪器操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,提高了工作效率。

二.功能特点
1、仪表有两种供电模式,AC 220V及内置大容量锂电池,满足用户在各种场合使用的要求。
2、两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有4档测试电流100mA、1A、5A、10A可选。
3、zui大输出电压24V,zui大测试电流10A,测试速度快。
4、采用 5寸真彩液晶触摸屏,测量操作触屏/按键两用。
5、内置打印机,可在现场打印测量结果。
6、带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果。
7、仪表具有USB接口及监控软件,与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。
8、具有放电功能,测试后自动放电,放电指示清晰,避免误操作。
9、报警功能,可设置电阻报警值。
10、自动关机功能,设置自动关机后,无操作15分钟后自动关机。

三.技术规格



用于电力设备接地引下线与接地网之间导通电阻值的测量及导体直流电阻测量

测试方式

精密四线法,2路A/D同时检测

测试模式

自动、手动



AC 220V

内置锂电池

DC 22.2V 5200mAh

测量范围

1.000mΩ~10.00Ω       自动AUTO

1.000mΩ~20.00mΩ       10A

10.00mΩ~200.0mΩ       5A

100.0mΩ~2.000Ω        1A

1.000Ω~10.00Ω         100mA

zui高分辨率

1uΩ

测量精度

0.5%FS

测试电流档位

自动AUTO、10A、5A、1A、100mA

输出电压

24V MAX

zui大功率

50W

测量半径

50m

测量时间

采样AD速率 1秒/次

告警设置

告警临界值设置范围:1mΩ~10Ω,0Ω时不启动告警功能

告警提示

测试值超过告警设定值时,蜂鸣器响声告警提示

溢出显示

超量程溢出功能:数字999999超限显示

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色

低电压指示

当电池电压低于DC 22.2V时,电池电量符号显示红色,提醒仪表需及时充电

数据存储

600组(掉电或更换电池不会丢失数据)

数据保持

每次测试完后自动保持显示所测结果

背光调节

滑条拖动调节亮度

时钟功能

24小时制,显示时、分、秒

放电功能

测试后自动放电,放电指示清晰,避免误操作

自动关机

设置自动关机后,无操作15分钟后自动关机

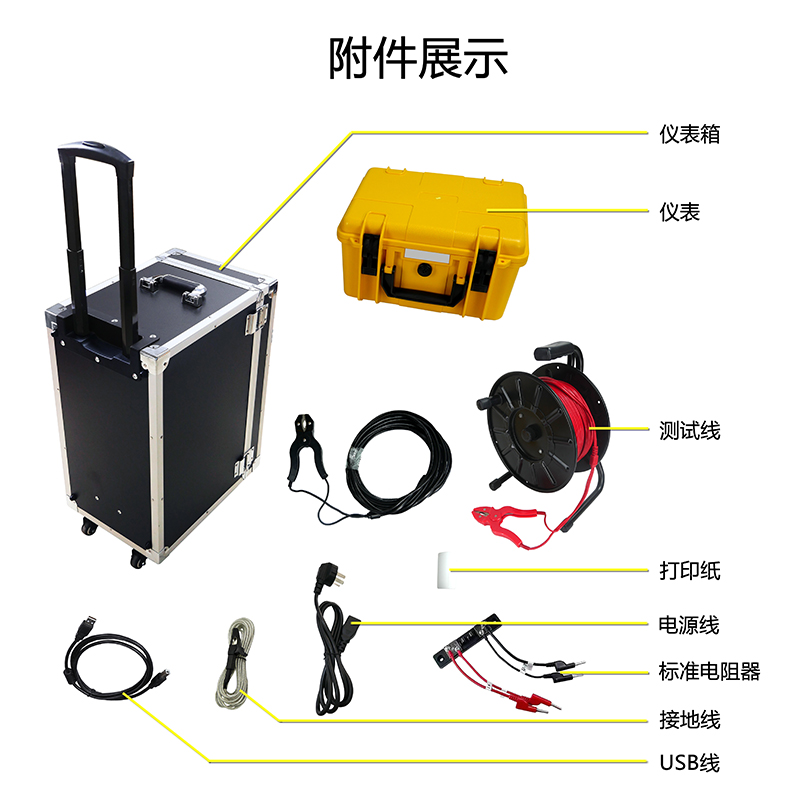

线

红线50m,黑线10m

显示模式

5寸真彩液晶触摸屏,分辨率480×854

主机尺寸

280mm×260mm×160mm



3444g(含电池);总质量:约20.1kg(含附件)

工作温湿度

-10℃~40℃;80%RH以下

存放温湿度

-10℃~60℃;70%RH以下

防护等级

IP65(合盖时)

内置打印机

蓝牙通讯

USB接口

具有USB接口,软件监控,存储数据可以上传电脑



AC 3700V/rms(外壳与螺钉之间)
