一.简介

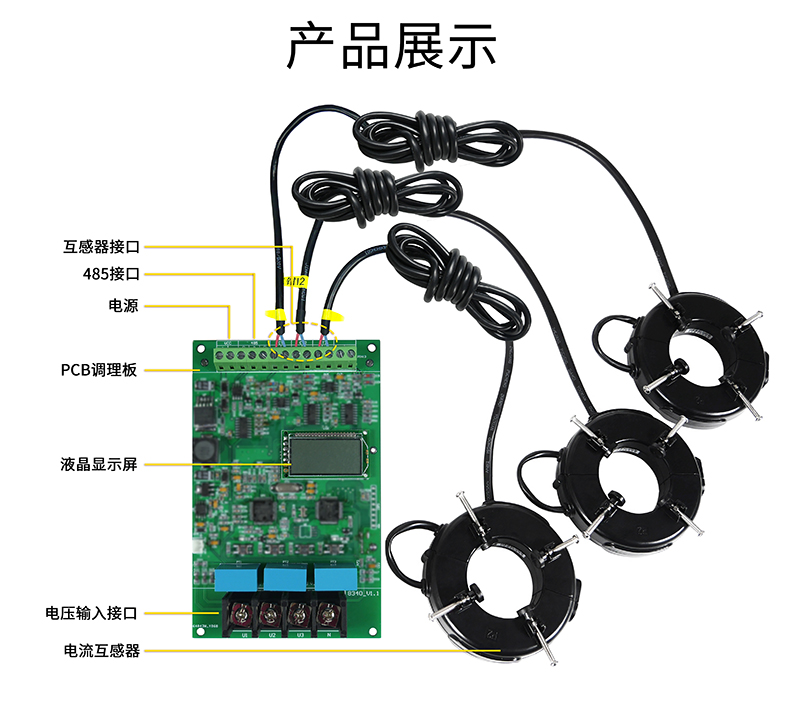

ETCR8340多路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入6路电流互感器、3路电压。采集器有RS485接口,提供MODBUS通信协议,便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择,开口式结构CT现场安装时无需停电无需断开电缆线,安装方便安荃。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测,为用电检查人员提供安荃、准确、便捷的电力测试仪器。
二.技术规格
功 能 |
电流在线测量,电压在线测量 |
电 源 |
DC 6V~24V |
测试方式 |
电流:CT互感器,真有效值 |
调理板尺寸 |
宽高厚110mm×144mm×22mm |
调理板质量 |
约116g |
电流测量量程 |
AC 0.00mA~20A/60A/300A/600A/1000A/6000A(选型) |
电流测量精度 |
0.5级/1.0级 |
电流测量路数 |
1~6路(可按用户要求订制) |
CT规格尺寸 |
按客户需求定制,柔性线圈4路以上需另外定制。 |
电压测量量程 |
AC 0.0V~600V |
电压测量精度 |
0.5级 |
电压测量路数 |
1~3路(可按用户要求订制) |
通讯方式 |
RS485 |
通讯协议 |
Modbus协议 |
频率响应 |
50Hz、60Hz |
响应时间 |
≤5秒 |
功耗电流 |
≤50mA |
工作温湿度 |
-20℃~50℃;80%rh以下 |
温湿度误差 |
-10℃以下或40℃以上误差影响量为1% |
存放温湿度 |
-10℃~60℃;70%rh以下 |
绝缘电阻 |
100MΩ或更大,1000V |
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
