ETCR2300B地桩式钳形接地电阻测试仪200kΩ量程，是在钳形接地电阻测试仪的基础上，增加地桩测试方法，有两线法、三线法和四线法，同时可以检测土壤电阻率和接地漏电值，分辨1uA，可以当环路电阻测试仪。
一．简介
ETCR2300系列地桩式钳形接地电阻表是一款专为现场测量接地电阻、土壤电阻率、接地电流、接地电压而精心设计制造的仪表。仪表采用先进数字处理技术，具有钳表法、二线法、三线法、四线法、选择法等各种测量方法选择，仪表导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保测量的高精度、高稳定性和高可靠性。仪表采用大口径电流钳设计，可应对各种场合的测试需求，可测量大尺寸接地引下线的接地电阻值，可灵活测量单点和网状接地等各种复杂接地结构的接地电阻值，测量并联接地系统时无需断开任何并联接地极，极大地提高了测量的方便性，为接地性能测试提供了不错的解决方案。

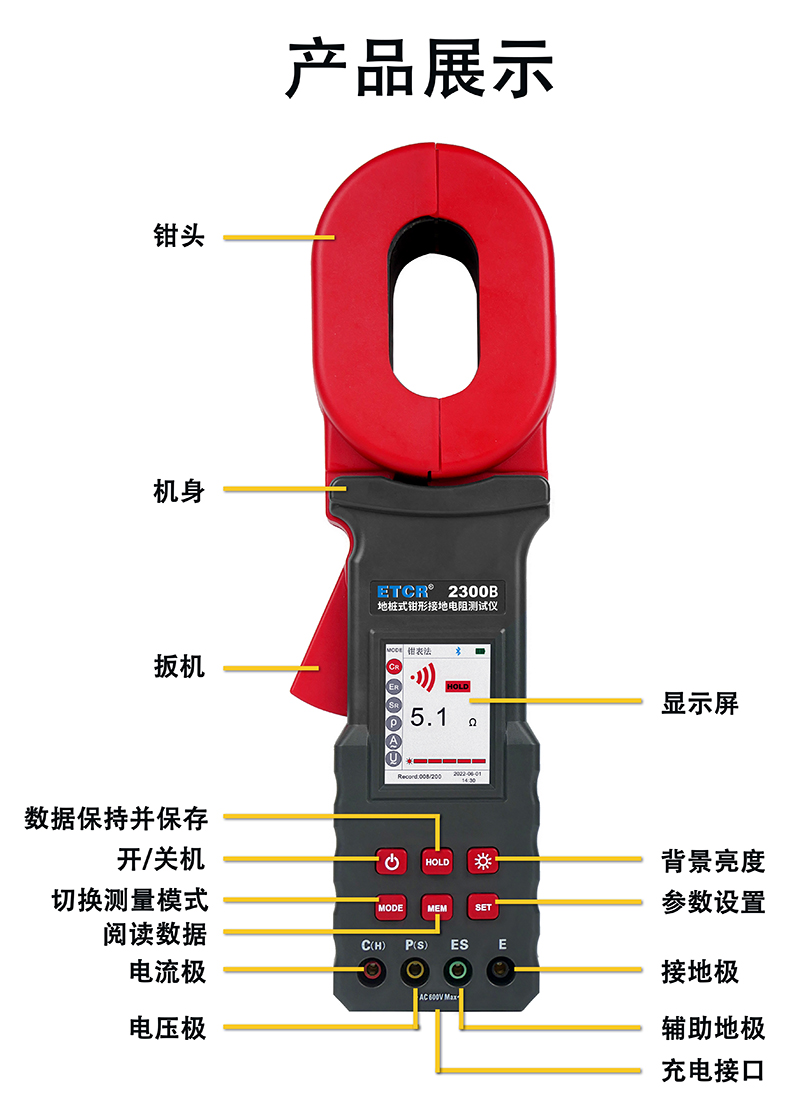

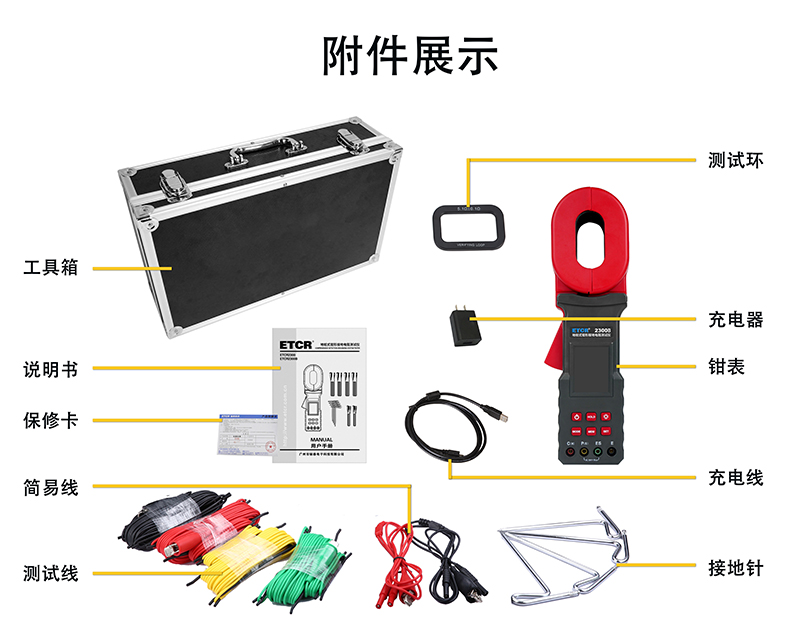

ETCR2300系列地桩式钳形接地电阻表由主机、测试线、辅助接地棒、通讯软件、通讯线等组成。主机采用2.5寸彩色液晶屏，仪表具有存储功能，时钟功能，自动存储含有日期时间的测试结果500组。仪表具有支持安卓系统的蓝牙通讯功能，安装APP后可在移动终端进行测试或读取测试记录，给你带来全新体验。仪表使用大容量可充电锂电池，具有USB充电接口，仪表广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等行业。
产品型号
|
型号 |
接地电阻 量程 |
土壤电阻率 量程 |
接地电流 量程 |
接地电压 量程 |
蓝牙通讯 |
|
ETCR2300 |
0.00Ω～20kΩ |
0Ωm～9999kΩm |
0.000mA ～20A |
0V～600.0V |
有 |
|
ETCR2300B |
0.00Ω～200kΩ |
0Ωm～9999kΩm |
0.000mA ～45A |
0V～600.0V |
有 |
二．技术规格
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿渡 |
40%～60% |
＜80% |
---- |
|
仪表工作电压 |
DC 3.8V±0.2V |
DC 3.5V～4.2V |
---- |
|
辅助接地电阻值 |
＜100Ω |
＜5kΩ |
|
|
干扰电压 |
应避免 |
＜5V |
|
|
干扰电流 |
应避免 |
＜1A |
|
|
测R时电极间距 |
a＞5d |
a＞5d |
|
|
测ρ时电极间距 |
a＞20h |
a＞20h |
|
2．一般规格
|
产品型号 |
ETCR2300 |
ETCR2300B |
|
接地电阻量程 |
0.00Ω～20kΩ |
0.00Ω～200kΩ |
|
土壤电阻率量程 |
0.00Ωm～9999kΩm |
0.00Ωm～9999kΩm |
|
接地电流量程 |
0.000mA～20A |
0.000mA～45A |
|
接地电压量程 |
0.0V～600.0V |
0.0V～600.0V |
|
电源 |
DC 3.7V 2600mAh 可充锂电池，电池充满约4.2V |
|
|
显示模式 |
2.5寸彩色液晶屏 |
|
|
接地电阻 测量方法 |
钳表法、二线法、三线法、四线法、选择法 |
|
|
测试频率 |
128Hz/111Hz/105Hz/94Hz(AFC自动选频) |
|
|
短路测试电流 |
AC 10mA max |
|
|
开路测试电压 |
AC 14V max |
|
|
电极间距范围 |
1m～100m |
|
|
钳口尺寸 |
65mm×32mm |
|
|
仪表尺寸 |
高宽厚：307mm×98mm×56mm |
|
|
仪表重量 |
钳表：约1112g（含电池）；总重量：约5.1kg（含附件） |
|
|
测试线 |
4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
|
|
简易测试线 |
2条：红色1.6m，黑色1.6m各1条 |
|
|
辅助接地棒 |
4根：φ9mm×230mm（935g） |
|
|
测量时间 |
接地电阻：约15秒/次 接地电流：约2次/秒 接地电压：约2次/秒 |
|
|
测量次数 |
5000次以上(短路测试，测1次，停30秒再测) |
|
|
线路电压 |
AC 600V以下测量 |
|
|
数据保持 |
保持数据时“HOLD”符号指示 |
|
|
数据存储 |
500组，“HOLD”符号存储指示 |
|
|
数据查阅 |
查阅数据时“READ”符号指示 |
|
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
|
工作电流 |
测量：600mA Max（zui高背光） |
|
|
报警功能 |
测量值超过报警设定值时，“嘟--嘟--嘟--”蜂鸣声报警提示 |
|
|
电池电压 |
当电池电压降到约DC 3.5V±0.1V时，电池电压低符号“ |
|
|
自动关机 |
开机5分钟后自动关机 |
|
|
蓝牙通讯 |
有，支持安卓系统。 |
|
|
USB接口 |
有，只作为充电使用。 |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
|
过载保护 |
测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
|
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
|
耐压 |
AC 3700V/rms(电路与外壳之间) |
|
|
电磁特性 |
IEC61326(EMC) |
|
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪)。 |
|
3. 量程与精度（基准条件下基本误差）
|
测量功能 |
测量范围 |
精度 |
分辨率 |
|
钳表法测量 接地电阻 |
0.010Ω～0.099Ω |
±（1%rdg＋0.01Ω） |
0.001Ω |
|
0.10Ω～0.99Ω |
±（1%rdg＋0.01Ω） |
0.01Ω |
|
|
1.0Ω～49.9Ω |
±（1%rdg＋0.1Ω） |
0.1Ω |
|
|
50.0Ω～99.5Ω |
±（1.5%rdg＋0.5Ω） |
0.5Ω |
|
|
100Ω～199Ω |
±（2%rdg＋1Ω） |
1Ω |
|
|
*200Ω～395Ω |
±（5%rdg＋5Ω） |
5Ω |
|
|
*400～590Ω |
±（10%rdg＋10Ω） |
10Ω |
|
|
*600Ω～880Ω |
±（20%rdg＋20Ω） |
20Ω |
|
|
*900Ω～1200Ω |
±（25%rdg＋30Ω） |
30Ω |
|
|
*1300Ω～1600Ω |
±（30%rdg＋100Ω） |
100Ω |
|
|
二三四线法测量 接地电阻 |
0.10Ω～20.00Ω |
±2%rdg±5dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
±2%rdg±5dgt |
0.1Ω |
|
|
200Ω～2000Ω |
±2%rdg±5dgt |
1Ω |
|
|
2.00kΩ～20.00kΩ |
±4%rdg±5dgt |
10Ω |
|
|
*20.0kΩ～200.0kΩ |
±4%rdg±5dgt |
100Ω |
|
|
选择法测量 接地电阻 |
0.10Ω～20.00Ω |
±2%rdg±5dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
±2%rdg±5dgt |
0.1Ω |
|
|
200Ω～2000Ω |
±2%rdg±5dgt |
1Ω |
|
|
土壤电阻率 |
0.00Ωm～99.99Ωm |
根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99k |
10Ωm |
||
|
100.0kΩm～999.9k |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|
接地电压50Hz/60Hz |
AC 0.0～600.0V |
±2%rdg±5dgt |
0.1V |
|
接地电流 50Hz/60Hz |
0.000mA～5.000mA |
±（2.5%rdg＋1mA） |
0.001mA |
|
5.0mA～100.0mA |
±（2.5%rdg＋5mA） |
0.1mA |
|
|
100mA～500mA |
±（2.5%rdg＋10mA） |
1mA |
|
|
0.50A～20.00A |
±（2.5%rdg＋0.5A） |
0.01A |
|
|
*20.0A～45.0A |
±（2.5%rdg＋0.5A） |
0.1A |
注：1.rC max或rP max时的附加误差≤±5%rdg±5dgt。
(rC max: 4kΩ+100R＜50kΩ, rP max: 4kΩ+100R＜50kΩ)
2.5V干扰电压时的附加误差≤±5%rdg±5dgt。
2.*限B型仪表
