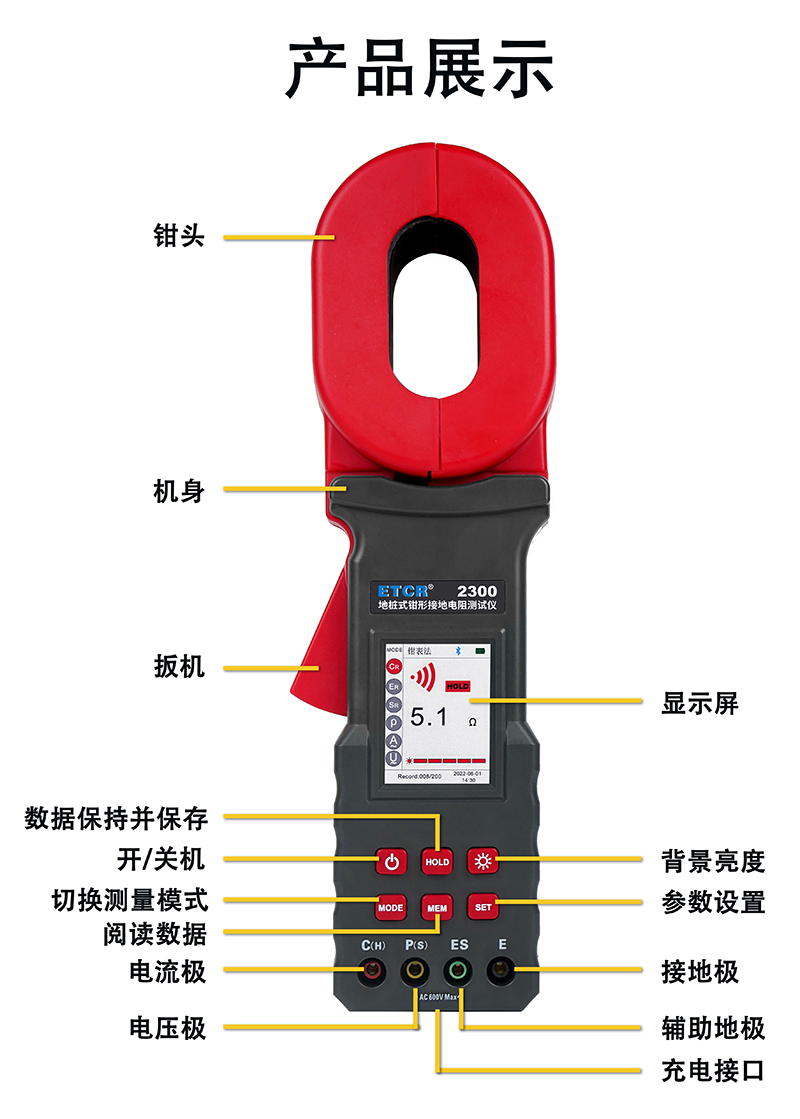

ETCR2300地桩式钳形接地电阻测试仪是一款多功能产品,是钳形电阻测试仪和数字接地电阻测试仪的结合,功能强大,能测接地电阻测量、回路电阻测量、土壤电阻率测量、对地电压测量,接地引下线漏电流测量,判断接地故障。
产品特点:
1.可采用钳表法、二线法、三线法、四线法、选择法等各种测量方法测量接地电阻。
2.采用2.5寸彩色液晶屏,仪表具有USB接口充电口,存储功能,时钟功能,自动存储含有日期时间的测试结果500组。
3.支持安卓系统的蓝牙通讯功能,安装APP后可在移动终端进行测试或读取测试记录,给你带来全新体验。
规格参数:
产品型号 |
ETCR2300 |
接地电阻量程 |
0.00Ω~20kΩ |
土壤电阻率量程 |
0.00Ωm~9999kΩm |
接地电流量程 |
0.000mA~20A |
接地电压量程 |
0.0V~600.0V |
电源 |
DC 3.7V 2600mAh 可充锂电池,电池充满约4.2V |
显示模式 |
2.5寸彩色液晶屏 |
接地电阻 测量方法 |
钳表法、二线法、三线法、四线法、选择法 |
测试频率 |
128Hz/111Hz/105Hz/94Hz(AFC自动选频) |
短路测试电流 |
AC 10mA max |
开路测试电压 |
AC 14V max |
电极间距范围 |
1m~100m |
钳口尺寸 |
65mm×32mm |
仪表尺寸 |
高宽厚:307mm×98mm×56mm |
仪表重量 |
钳表:约1112g(含电池);总重量:约5.1kg(含附件) |
辅助接地棒 |
4根:φ9mm×230mm |
测试线 |
4条:红色20m,黑色20m,黄色10m,绿色10m各1条 |
简易测试线 |
2条:红色1.6m,黑色1.6m各1条 |
测量次数 |
5000次以上(短路测试,测1次,停30秒再测) |
线路电压 |
AC 600V以下测量 |
数据存储 |
500组 |
声光报警 |
“嘟--嘟--嘟--”报警声 |
自动关机 |
开机5分钟后自动关机 |
换 档 |
全自动换档 |
外部磁场、电场 |
<40A/m;<1V/m |
电阻测量频率 |
>1KHz、128Hz |
接 口 |
USB充电接口 |

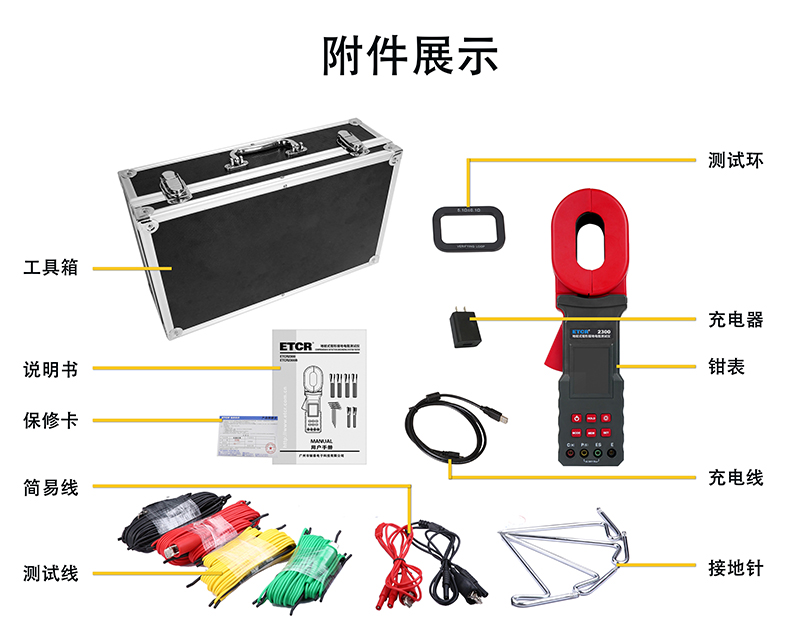

随机附件 |
钳形表:1件;测试环:1件;USB充电线:1条;充电器:1件;接地针4件;测试线4条;简易测试线2条;工具箱:1件 |
分辨和精度:
测量功能
测量范围
精度
分辨率
钳表法测量
接地电阻
0.010Ω~0.099Ω
±(1%rdg+0.01Ω)
0.001Ω
0.10Ω~0.99Ω
±(1%rdg+0.01Ω)
0.01Ω
1.0Ω~49.9Ω
±(1%rdg+0.1Ω)
0.1Ω
50.0Ω~99.5Ω
±(1.5%rdg+0.5Ω)
0.5Ω
100Ω~199Ω
±(2%rdg+1Ω)
1Ω
二三四线法测量
接地电阻
0.10Ω~20.00Ω
±2%rdg±5dgt
0.01Ω
20.0Ω~200.0Ω
±2%rdg±5dgt
0.1Ω
200Ω~2000Ω
±2%rdg±5dgt
1Ω
2.00kΩ~20.00kΩ
±4%rdg±5dgt
10Ω
选择法测量
接地电阻
0.10Ω~20.00Ω
±2%rdg±5dgt
0.01Ω
20.0Ω~200.0Ω
±2%rdg±5dgt
0.1Ω
200Ω~2000Ω
±2%rdg±5dgt
1Ω
土壤电阻率
0.00Ωm~99.99Ωm
根据R的测量精度而定
(ρ=2πaR
a:1 m~100m;
π=3.14)
0.01Ωm
100.0Ωm~999.9Ωm
0.1Ωm
1000Ωm~9999Ωm
1Ωm
10.00kΩm~99.99k
10Ωm
100.0kΩm~999.9k
100Ωm
1000kΩm~9999kΩm
1kΩm
接地电压50Hz/60Hz
AC 0.0~600.0V
±2%rdg±5dgt
0.1V
接地电流
50Hz/60Hz
0.000mA~5.000mA
±(2.5%rdg+1mA)
0.001mA
5.0mA~100.0mA
±(2.5%rdg+5mA)
0.1mA
100mA~500mA
±(2.5%rdg+10mA)
1mA
0.50A~20.00A
±(2.5%rdg+0.5A)
0.01A
