ETCR3670变压器直流电阻测试仪用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

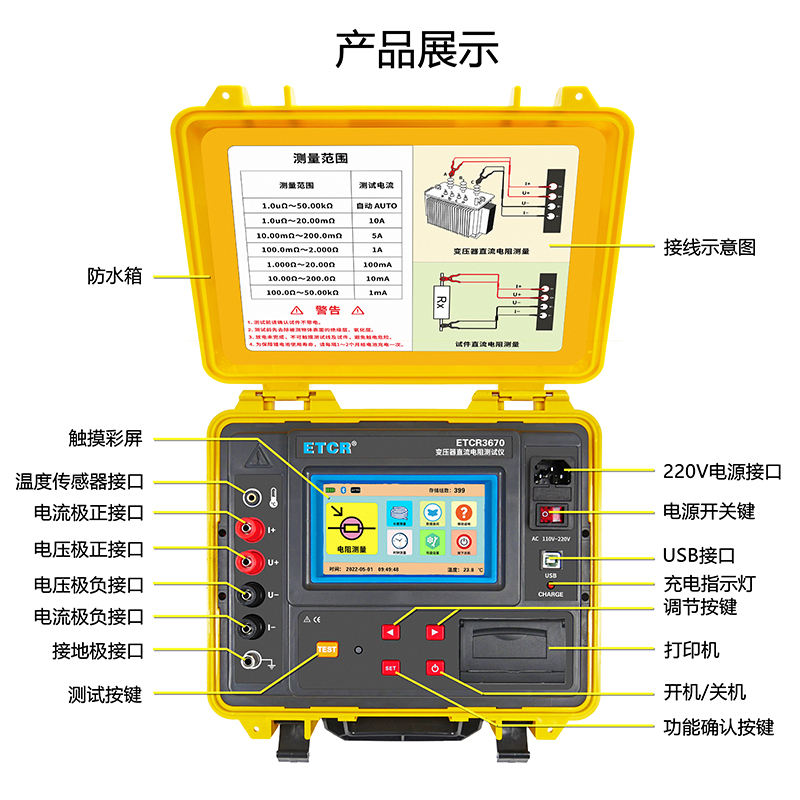

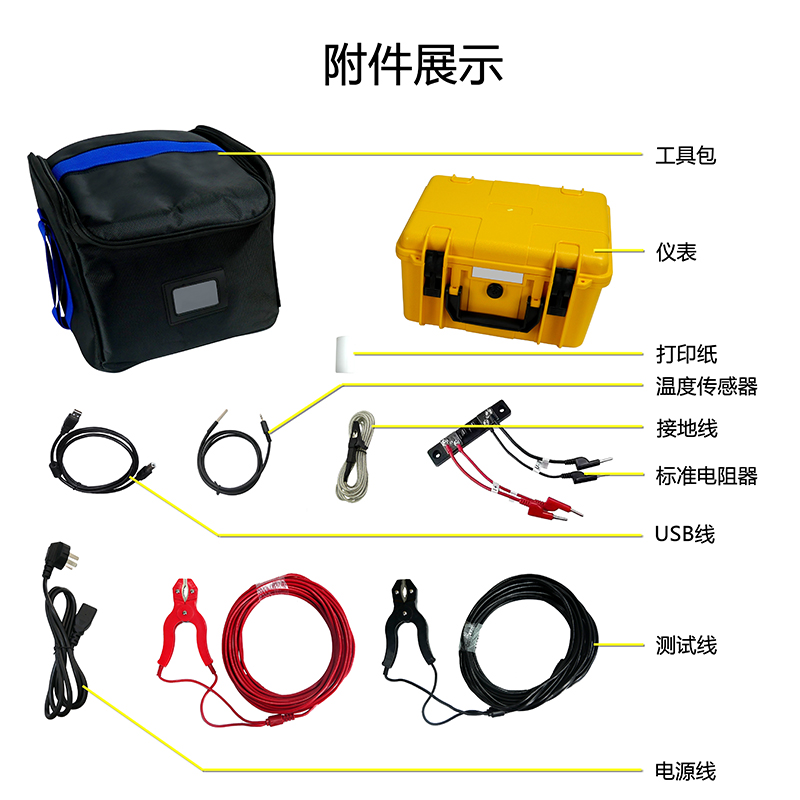

ETCR3670变压器直流电阻测试仪由主机、测试线、温度传感器、USB通讯线等组成,仪表采用微处理机技术,精密四线法测试,准确可靠。仪表有AC220V及大容量锂电池两种供电模式,自动测量及手动测量两种测量模式,仪表具有75℃温度折算电阻计算功能,根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏,带背光调节功能,强光下清晰可见。仪表外壳采用防水保护箱,防撞、防摔、防水坚固安荃耐用,仪表带有内置打印机、蓝牙通讯,USB接口。仪表还有自动放电功能,告警功能、时钟功能、自动关机功能等。是快速测量变压器直流电阻的理想仪表。
二.功能特点
1、仪表有两种供电模式,AC 220V及内置大容量锂电池,满足用户在各种场合使用的要求。
2、两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有7档测试电流10A、5A、1A、100mA、10mA、1mA可选。
3、zui大输出电压24V,zui大测试电流10A,测试速度快,可适用于变压器测量。
4、采用 5寸真彩液晶触摸屏,测量操作触屏/按键两用。
5、内置打印机,可在现场打印测量结果。
6、带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果。
7、仪表具有USB接口及监控软件,与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。
8、具有放电功能,测试后自动放电,放电指示清晰,避免误操作。
9、具有75℃折算电阻功能,对试品的温度材质进行补偿折算。
10、报警功能,可设置电阻报警值。
11、自动关机功能,设置自动关机后,无操作15分钟后自动关机。
三.技术规格
功 能 |
用于变压器绕阻电阻测量及导体直流电阻测量 |
测试方式 |
精密四线法,2路A/D同时检测 |
测试模式 |
自动、手动 |
电 源 |
AC 220V |
内置锂电池 |
DC 22.2V 5200mAh |
测量范围 |
1.0uΩ~50.00kΩ |
测量 电流与精度 |
200.0uΩ~50.00KΩ 自动AUTO |
200.0uΩ~20.00mΩ 10A 0.2%FS |
|
10.00mΩ~200.0mΩ 5A 0.5%FS |
|
100.0mΩ~2.000Ω 1A 1%FS |
|
1.00Ω~20.00Ω >100mA恒压法 1%FS |
|
10.0Ω~200.0Ω >10mA恒压法 1%FS |
|
100Ω~50.00kΩ >1mA 恒压法 1%FS |
|
zui高分辨率 |
0.1uΩ |
测试电流档位 |
自动AUTO、10A、5A、1A、100mA、10mA、1mA |
输出电压 |
24V MAX |
导线长度测试 |
L:≤9999m |
标准导线长度 |
标准导线长度设置范围:1m~200m |
温度测量范围 |
-55℃~125℃ |
温度测量精度 |
±0.5℃ |
测量时间 |
采样AD速率 1秒/次 |
告警设置 |
告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能 |
告警提示 |
测试值超过告警设定值时,蜂鸣器响声告警提示 |
溢出显示 |
超量程溢出功能:数字999999超限显示 |
充电指示 |
充电时充电器上的指示灯亮红色,充满后亮绿色 |
低电压指示 |
当电池电压低于DC 22.2V时,电池电量符号显示红色,提醒仪表需及时充电 |
数据存储 |
600组(掉电或更换电池不会丢失数据) |
数据保持 |
每次测试完后自动保持显示所测结果 |
背光调节 |
滑条拖动调节亮度 |
时钟功能 |
24小时制,显示时、分、秒 |
折算电阻计算 |
根据被测试品温度、材质进行折算。 |
放电功能 |
测试后自动放电,放电指示清晰,避免误操作 |
自动关机 |
设置自动关机后,无操作15分钟后自动关机 |
显示模式 |
5寸真彩液晶触摸屏,分辨率480×854 |
主机尺寸 |
280mm×260mm×160mm |
质 量 |
约3250g(含电池);总质量:约6.4kg(含附件) |
工作温湿度 |
-10℃~40℃;80%RH以下 |
存放温湿度 |
-10℃~60℃;70%RH以下 |
防护等级 |
IP65(合盖时) |
打 印 机 |
内置打印机 |
蓝牙通讯 |
有 |
USB接口 |
具有USB接口,软件监控,存储数据可以上传电脑 |
耐 压 |
AC 3700V/rms(外壳与螺钉之间) |
适合安规 |
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
