简单介绍:
ETCR3660直流电阻测试仪用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量计算等。
详情介绍:

一.简介

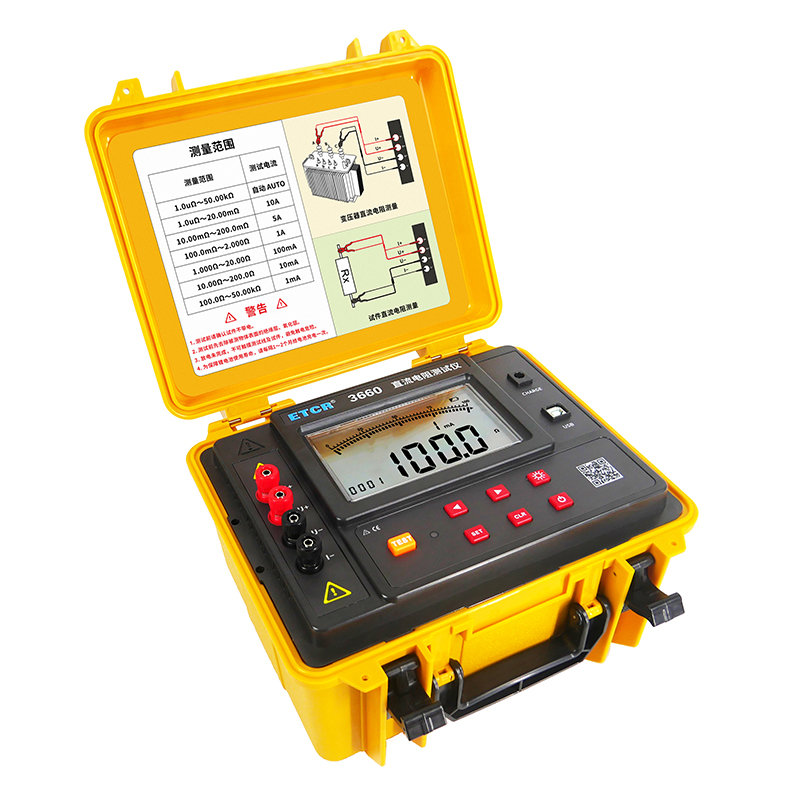

  ETCR3660直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪,仪表采用微处理机技术,精密四线法测试,准确可靠。主要用于测量变压器绕阻电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等。仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安荃耐用,仪表还配有大容量可充电锂电池组,特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

仪表有自动测量及手动测量两种测量模式,自动测量模式仪表自动选择量程范围和测试电流档位,手动测量模式用户可自行选择量程范围和电流档位,满足用户不同场合的要求。仪表具75℃折算电阻功能,对试品的温度材质进行补偿折算。仪表还有自动放电功能,告警功能、自动关机功能等。

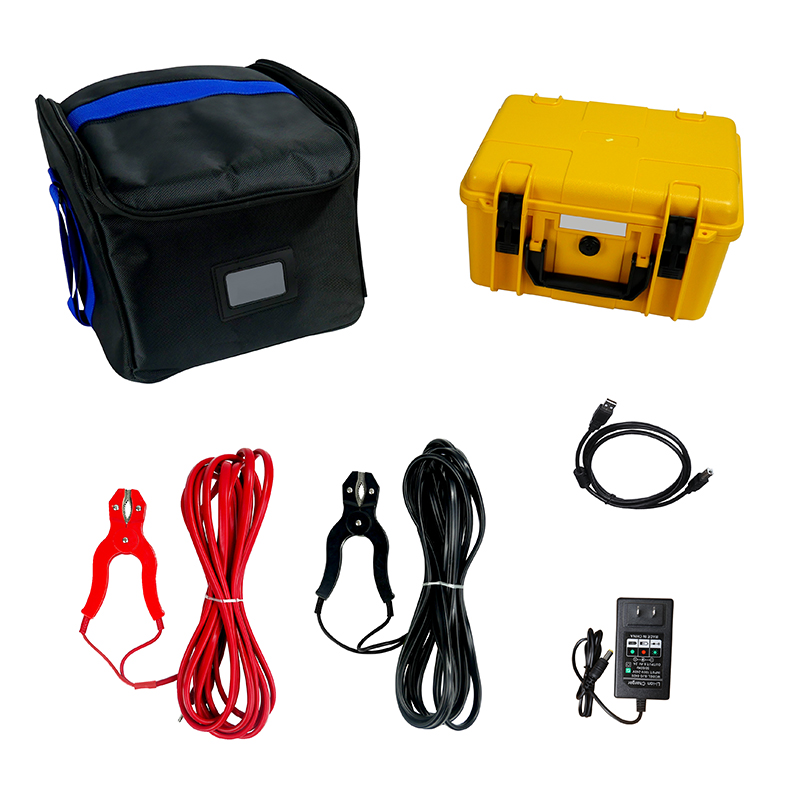

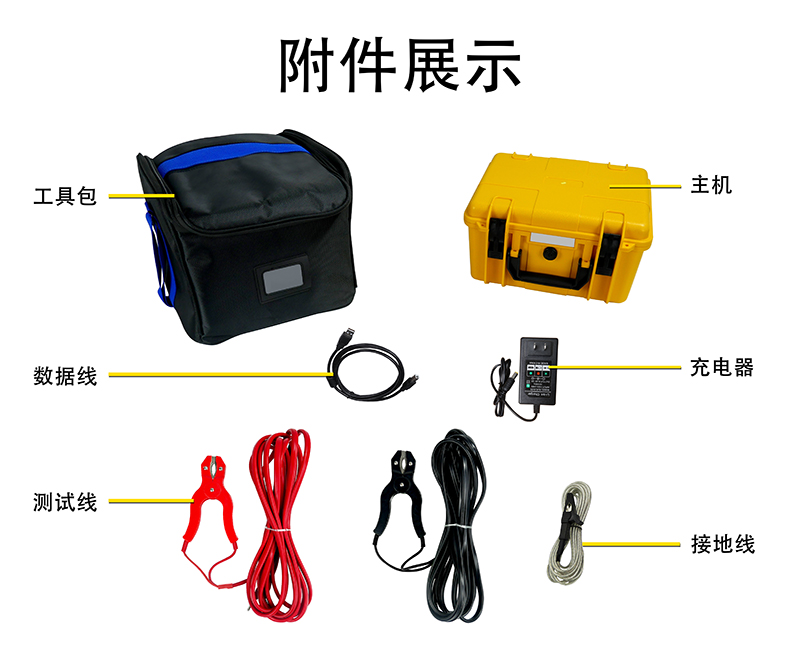

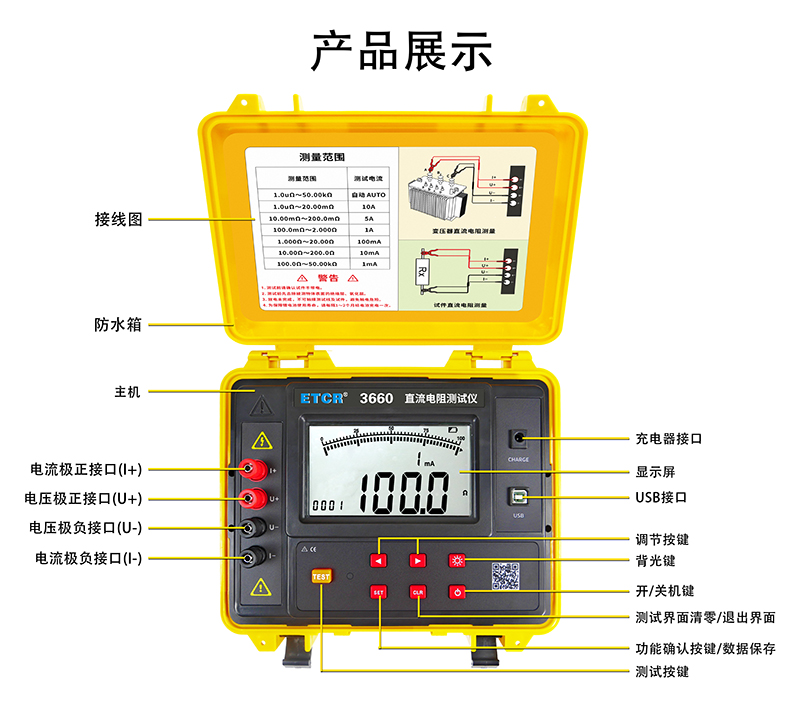

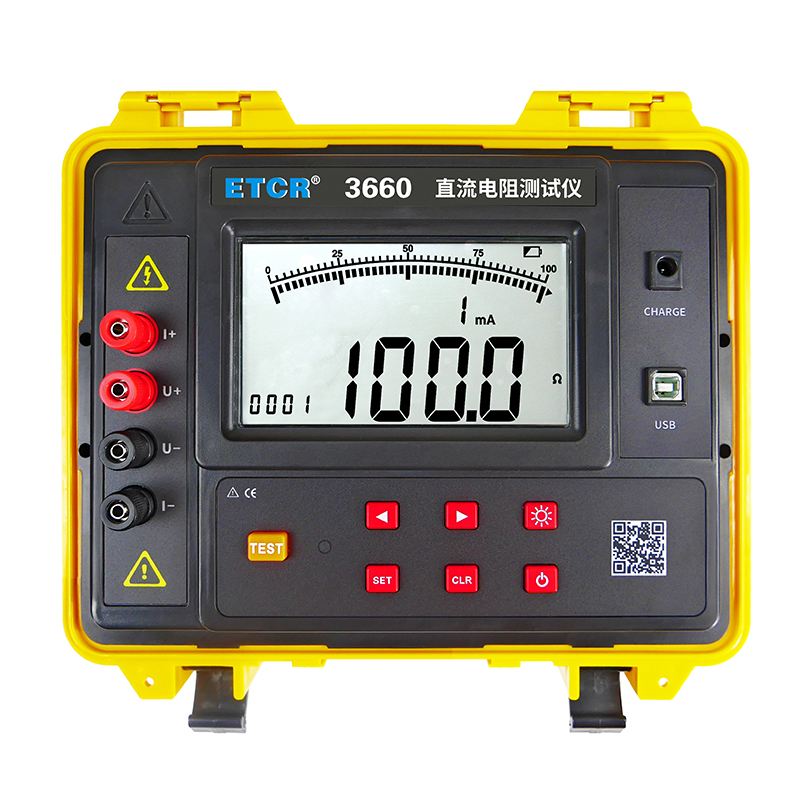

 ETCR3660直流电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表采用超大液晶屏,测试阻值与测试电流同屏显示,仪表带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果,现场使用特别方便。仪表可存储600组数据,通过USB接口及监控软件与电脑连接,监控软件具有历史数据读取、查阅、保存、报表、打印等功能。

二.功能特点

1、 zui大输出电压24V, zui大测试电流10A,测试速度快。

2、 两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有10A、5A、1A、100mA、10mA、1mA测试电流档位可选。

3、 有蓝牙通讯,安装APP后可在手机进行测试操作,或查看测试结果。

4、 仪表具有USB接口及监控软件,可与计算机通讯。

5、 具有75°折算电阻功能,对试品的温度材质进行补偿折算。

6、 具有放电功能,测试后自动放电,放电指示清晰,避免误操作。

7、 报警功能,可设置电阻报警值。

8、 自动关机功能,设置自动关机后,无操作15分钟后自动关机。

三.技术规格



用于测量变压器绕阻电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量等。

测试方式

精密四线法,2路A/D同时检测

测试模式

自动、手动



DC 22.2V 5200mAh 可充锂电池

测量范围

1.0uΩ50.00kΩ

测量

电流与精度

200.0uΩ~50.00KΩ       自动AUTO

200.0uΩ~20.00       10A               0.2%FS

10.00mΩ~200.0       5A                0.5%FS

100.0mΩ~2.000Ω        1A                1%FS

1.00Ω~20.00Ω         >100mA恒压法      1%FS

10.0Ω~200.0Ω         >10mA恒压法       1%FS

100Ω~50.00kΩ         >1mA  恒压法       1%FS

 zui高分辨率

0.1

输出电压

24V MAX

测试电流档位

10A、5A、1A、100mA、10mA、1mA自动AUTO

测量时间

采样AD速率 1秒/次

告警设置

告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能,每次开机不启动告警功能

告警提示

测试值超过告警设定值时,蜂鸣器响声告警提示

溢出显示

超量程溢出功能:数字9999超限显示

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色

低电压指示

当电池电压降到DC 22.2V±0.1V时,显示低电符号,提醒仪表需及时充电

数据存储

600组(掉电或更换电池不会丢失数据)

数据保持

每次测试完后自动保持显示所测结果



折算电阻计算

75℃折算电阻功能,对试品的温度材质进行补偿折算

放电功能

测试后自动放电,放电指示清晰,避免误操作

自动关机

设置自动关机后,无操作15分钟后自动关机

线

红黑各1条

LCD尺寸

108mm×65mm

主机尺寸

280mm×260mm×160mm



3060g(含电池);总质量:5.8kg(含附件)

工作温湿度

-10℃~40℃;80%RH以下

存放温湿度

-10℃~60℃;70%RH以下

防护等级

IP65(合盖时)

蓝牙通讯

USB接口

具有USB接口,软件监控,存储数据可以上传电脑



AC 3700V/rms(外壳与螺钉之间)

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
