简单介绍:
ETCR1400架空线路接地故障巡查仪用于架空高压线路单相接地故障查巡,对接地故障点进行精准定位。准确查找架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。
详情介绍:


一、简介

ETCR1400架空线路接地故障巡查仪,是我公司精心研发的新型线路接地故障巡查装置,适用于不长于25公里的架空高压线路巡查单相接地故障,对接地故障点进行精准探寻定位,巡查作业时线路需停止运行。仪器能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

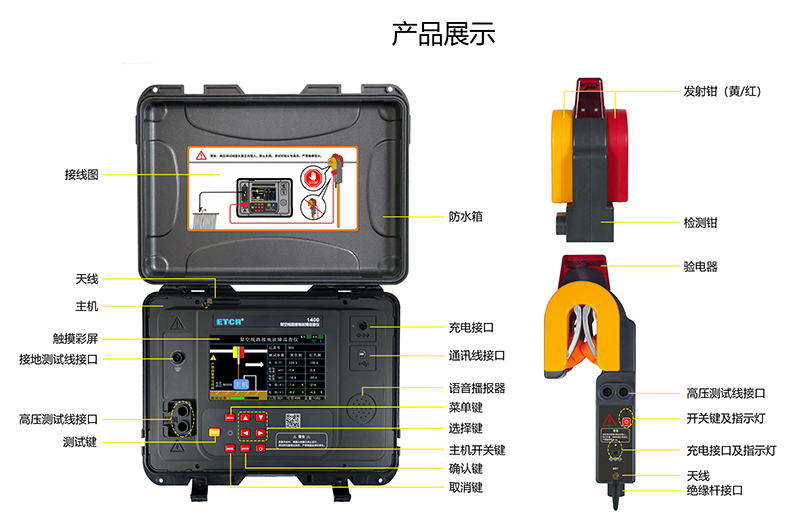

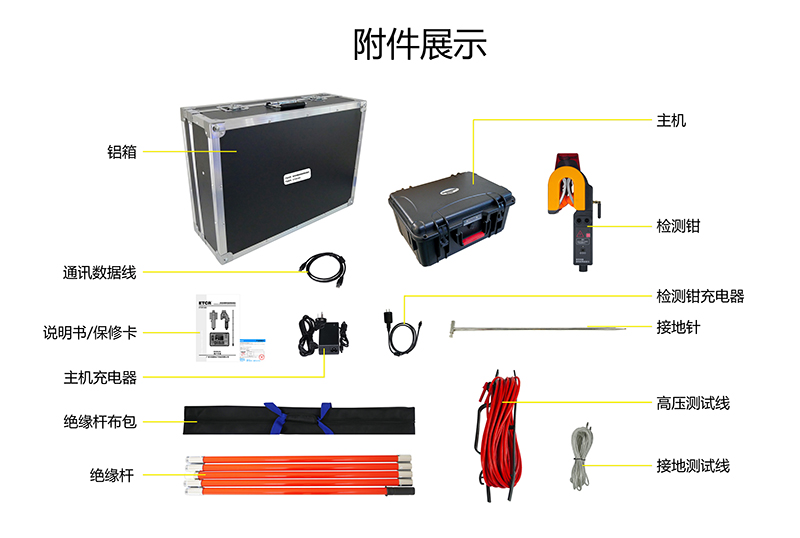

ETCR1400架空线路接地故障巡查仪,由主机、检测钳、测试线、接地针、绝缘杆及附件组成,主机与检测钳间采用无线通讯。主机采用7寸彩屏,故障指向清晰明了,测试结果一目了然,主机具有语音播报功能,语音提示线路故障方向,使得现场操作更加轻松。检测钳集信号发射、采集于一体,钳形结构,体积小,重量轻,挂装方便,一次挂装即可完成线路故障查找,操作简易快速,极大减轻了测试的工作强度,提高工作效率。检测钳自带非接触验电器,能检验电缆线是否带电,并发出声光报警,确保操作人员和设备的安荃。仪器还具有蓝牙通讯功能,下载APP后可在手机进行测试、查看测试结果、查阅历史记录。

ETCR1400架空线路接地故障巡查仪,可进行多条线路的接地故障定位。在架空线路停运后,从线路一端开始逐段测试,由检测钳向线路施加低频高压信号并检测左右两侧电流,通过分析左右侧脉冲电流及阻抗,在主机上显示接地故障点的方向(黄色方向或红色方向)。检测钳有对应的黄色端和红色端,沿着故障点指示的方向逐段测试,在故障点前,测试结果显示故障点在其后方,在故障点后,检测结果显示故障点在其前方,从而逐段逼近故障点,确定故障位置。

二、功能特点

1. 检测钳集信号发射、采集于一体,钳形结构,挂接方便,一次挂装即可完成线路故障测试,无需分两处进行输出信号和采集信号操作,测试便捷快速,减少了作业人员,提高工作效率。

2. 检测钳带有非接触验电器,被测线路如带电发出声光报警,确保操作人员和设备的安

3. 适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。

4. 特别适合有电缆分支的故障线路。

5. 输出电压高达8000V,有8000V及3000V两档选择,满足用户不同需求。

6. 短路能力强,可检测接地电阻为0Ω的直接短路故障。

7. 大容量充电电池,充满电后可完成整条线路的巡查工作。

8. 检测速度快,挂接后数秒种即可得到测试结果。

9. 7寸彩屏故障指向清晰明了。

10. 语音播报功能,提示故障方向。

11. 蓝牙通讯功能,下载APP后可在手机进行测试及查看测试结果。

三、技术规格

   能

架空线路接地故障查找

   源

机:14.8V 5200mAh锂电池

检测钳:3.7V 2600mAh锂电池

测试方式

钳形CT



7寸彩色LCD,尺寸153.8mm×85.6mm

输出电压

AC  3000V/8000V

输出频率

50Hz

钳口尺寸

Φ36mm

定位精度

0.2m

验电报警

检验被测电缆线是否带电,带电发出声光报警

通讯方式

433MHz无线通讯

无线通讯距离

30m

数据上传

主机带有USB接口,上传测试数据

仪表尺寸

主机355mm×272mm×164mm

检测钳:297mm×118mm×94mm

仪表重量

主机:890g

检测钳702g

总重量:约11.5kg(含绝缘杆)

电池电量

显示主机及检测钳电池电量

工作温湿度

温度: -20℃~70℃,湿度:5~90%RH

工作高度

海拔<5000m

绝缘杆尺寸

Φ32mm,1m/节(5节)
