一. 简介
ETCR1880系列安荃帽近电报警器为近电作业人员提供一款安荃、实用、便捷的新型高压报警装置。带电作业时,操作人员与带电体的安荃距离不能低于相关工作规程的要求。作业人员佩戴本报警器后,在接近高压带电体一定距离时,根据电压等级相应的安荃距离,报警器发出声光报警,提醒电气工作人员注意安荃,避免发生高压触电事故。

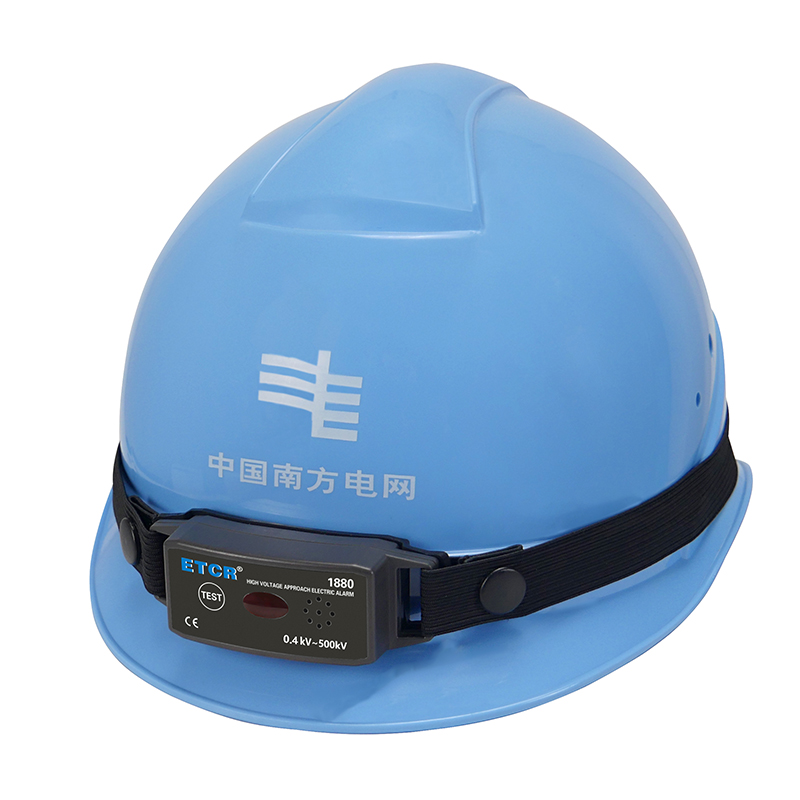

ETCR1880系列安荃帽近电报警器有高压报警(适用1kV以上)及低压报警(适用1kV以下)两款,采用非接触感应技术,报警准确,省电耐用,待机时间长达12个月。报警器具有独特的自动触发检测功能,确保带电作业人员的安荃。报警器安装在作业人员的安荃帽上,报警器的正面朝向外侧。报警器具有防滑胶垫,可牢固地固定在安荃帽上,安装或撤离都非常方便。报警器广泛应用于电力、铁路、工矿企业等近电作业场所。
型号类别
产品名称 |
产品型号 |
报警电压范围 |
应用场所 |
安荃帽高压近电报警器 |
ETCR1880 |
0.4kV~500kV |
高压报警 |
安荃帽低压近电报警器 |
ETCR1880C |
40V~1kV |
低压报警 |
二. 使用注意事项
使用本报警器时应注意如下事项:
1) 本报警器不是电压检测器,这是一种检测带电设施的辅助手段。不要高估戴上此报警器后的安荃保证,不要把报警器用当作电压检测器使用。
2) 使用时,报警器佩戴于作业人员的安荃帽上,报警器的正面朝外。
3) 在接近接地的金属结构(如变压器)时,报警器的工作距离将大大缩短。
4) 当警报器被雨水淋湿时,请取出电池,并在阴凉处自然吹干。潮湿状态下请不要使用警报器,此时报警器的工作距离会大大缩短,甚至警报器可能会一直发出报警。
5) 如果报警器遭到强大外力而跌落或受到撞击,应检查报警器的外观,并按“TEST”键进行测试,以确保报警功能正常。
6) 报警声发出部位内覆有防水膜,请不要使用别针等进行损坏。
7) 如果警报器一直保持声光指示,可能是受到周围环境的影响,如周围有较强的感应电压、静电等。当报警器用双手覆盖并屏蔽周围影响时,报警运行(声光)停止,说明报警器正常。
8) 报警器具有防滑胶垫,可牢固地固定在安荃帽上,安装或撤离都非常方便
三. 技术规格
1.电压等级与报警距离(安荃距离依据“GB 26860-2011 电力安荃工作规程-发电厂和变电站电气部分”及“GB 26859-2011电力安荃工作规程-电力线路部分”)
2.表格中相对应型号未描述的更高电压等级均可以在一定距离产生报警,但实际报警距离误差会较大。
产品型号 |
电压等级 |
安荃距离 |
报警距离 |
产品型号 |
电压等级 |
报警距离 |
ETCR1880 |
0.4kV |
|
0.02m |
ETCR1880C |
40V |
5cm |
1kV |
|
0.10m |
110V |
10cm |
||
6.6kV |
|
0.70m |
220V |
15cm |
||
10kV |
0.70m |
1.00m |
600V |
40cm |
||
35kV |
1.00m |
1.60m |
1kV |
60cm |
||
66kV |
1.50m |
2.20m |
||||
110kV |
1.50m |
2.50m |
||||
220kV |
3.00m |
3.50m |
||||
330kV |
4.00m |
4.50m |
||||
500kV |
5.00m |
5.50m |
电 源 |
CR1632(140mAH)纽扣电池2节 |
报警电压范围 |
ETCR1880:0.4kV~500kV(高压报警) ETCR1880C:40V~1kV(低压报警) |
工作频率 |
50Hz/60Hz |
验电方式 |
非接触式 |
检测模式 |
自动触发 |
报警距离误差 |
±10cm(基准条件下) |
电池寿命 |
连续工作(声光报警):大约24个小时 |
待机时间:大约12个月 |
|
报警方式 |
指示灯:8000LX可见光下可见LED灯 |
蜂鸣器:60dB以上(相距60cm) |
|
防护等级 |
IP54 |
重 量 |
约0.89kg(含附件) |
外形尺寸 |
88mm×32mm×30mm |
工作温湿度 |
-10℃~40℃;80%RH以下 |
随机附件 |
报警器:1个;纽扣电池:2个; 塑料圆片(更换电池使用):1个 |
