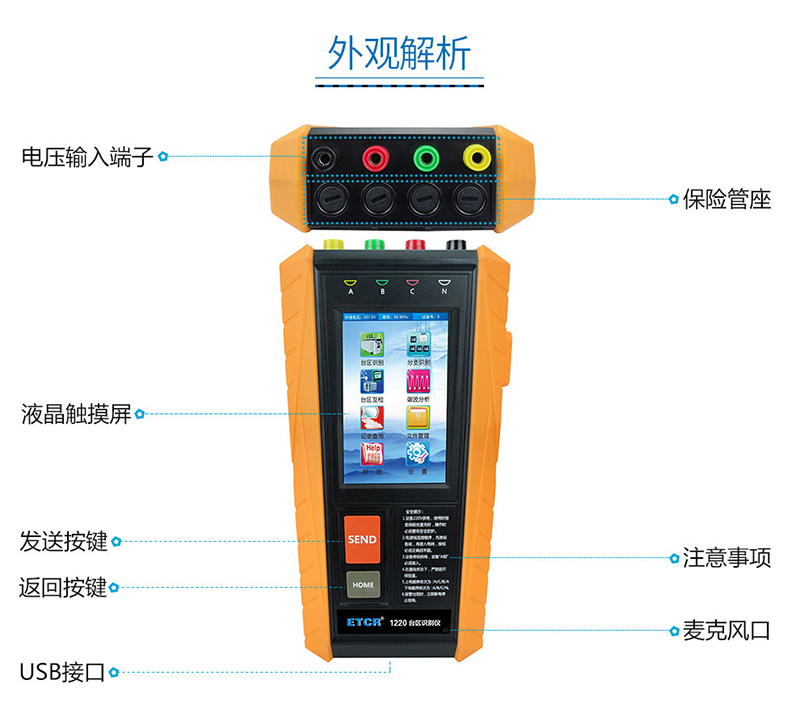

一、产品简介

我公司自主研发的ETCR1220台区识别仪（智能低压双向台区识别仪）采用工频载波调制技术进行台区识别，在相邻变压器共压、共地、共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。识别仪由手持式主机及从机组成，主机与从机完全相同均可用于台区二次侧或被测点，双向识别台区。对于距离长、干扰严重等恶劣环境的线路，电力载波信号可能无法有效传输，即使这种情况ETCR1200台区识别仪也只需一次即可正确识别，准确无误。同时根据不同的台区编号可以一次识别多个相邻拓扑关系混乱的台区。

在低压配电网的营业管理中，用电管理部门经常需要核查用户档案，以确保档案准确，为营销管理提供正确无误的管理数据，这其中包括用户档案归属、网络拓扑关系、用户设备用电相位和工作相序等等，这些数据是保证台区用电负载平衡、降低负载不平衡损耗，以及确保台区线损正确性的基础数据，是实现智能电网建设的基础要素。

ETCR1220台区识别仪采用高速A/D交流采样与高速DSP数字处理技术相结合，采用工频载波调制技术开发，为电网负荷普查、台区承包、用电稽查，生产调度提供了一种高效的必备工具，是新一代高可靠性的识别工具，该产品完全满足台区识别、用户识别、相位和相序识别需求，与以往产品相比较，具有网络全覆盖、识别速度快、准确无误，操作简单、携带方便等优势。

二、性能特点

1、台区识别，用于在线识别变压器和用户之间的归属关系，主机与从机可互换，双向识别。可同时安装多达16台主机，进行多台区识别。

2、分支识别，厘清台区拓扑关系，实现分支停电、局部线损核查等工作，是实现台区精细化管理的重要环节，Max支持24路分支测量。

3、台区互检，台区互检是检测各个相邻变压器之间是否存在串扰的问题，有些变压器之间可能由于工作疏忽的原因，导致两个变压器之间线路发生连接的情况，因此必须对各个变压器之间进行相互检测，以确保变压器之间的独立性。

4、谐波分析，可看34次谐波值。

5、记录查询，显示台区归属关系的记录。

三、 技术规格

额定电压	三相四线：220V（相电压）
额定频率	50Hz
正常电压范围	0.8Un～1.2Un
整机静态功耗	≤ 3.5W
测试距离	5km
识别周期	6秒
一次识别成功率	>99%
电气参数精度	≤1%
相位角测试范围	-179.999°～180.000°
频率测试范围	45.000Hz～65.000Hz
谐波测试	有，2～51次
总谐波失真	有，2～51次，各相
数据存储	9999组

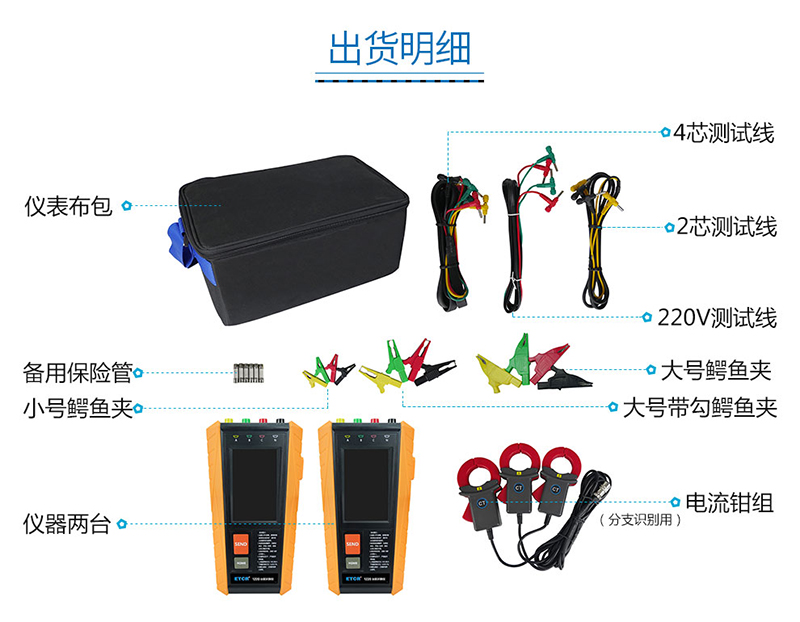

主机测试线	双锁头4芯测试线（黄、绿、红、黑）
从机测试线	双锁头2芯测试线（黄、黑）、220V测试线（红、黑）
大鳄鱼夹	4个
大鳄鱼夹	4个（带勾）
小鳄鱼夹	4个
电流钳组	1组（3个）
主机尺寸	225×118×48mm
主机重量	670g
仪表重量	1700g
工作温湿度	-30℃～70℃；80%Rh以下
绝    缘	仪表线路与护套外壳之间≥100MΩ
结    构	双重绝缘，带绝缘防振护套
适合安规	GB/T 2423.10  GB/T 2423.2  GB/T 2423.1  GB/T 17626.11  GB/T 17626.5  GB/T 17626.8  GB311.3-83，IEC61010-031, IEC61010-1 CAT Ⅲ 600V
