简单介绍:
ETCR9450氧化锌避雷器测试仪通过对氧化锌避雷器(MOA)的阻性电流测量及全电流的量测分析,由此判断避雷器受潮和老化程度,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷,适用于各种电压等级的氧化锌避雷器的带电或停电检测,四种测试方法:有线、无线、感应、谐波,直接测试管道及谐波管道间、双管道接测试阻性电流。
详情介绍:

一.简介

ETCR9450氧化锌避雷器测试仪是用于检测氧化锌避雷器电力效能的专用仪器。该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,通过对氧化锌避雷器(MOA)的阻性电流测量及全电流的量测分析,由此判断避雷器受潮和老化程度,从而及时发现避雷器内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单,可量测氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大荧幕可显示电压和电流的真实波形。仪器采用独特的高速磁隔离数位传感器直接采集输入的电压、电流信号,保证了数据的可靠性和**性。

本仪器既可用于避雷器现场带电量测,也可用于停电时,避雷器在试验室做出厂和验收试验。

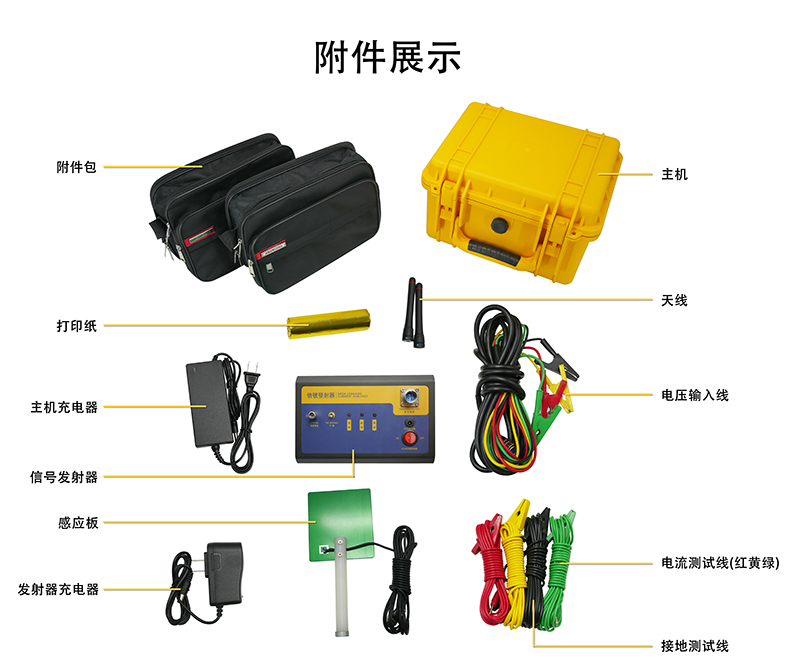

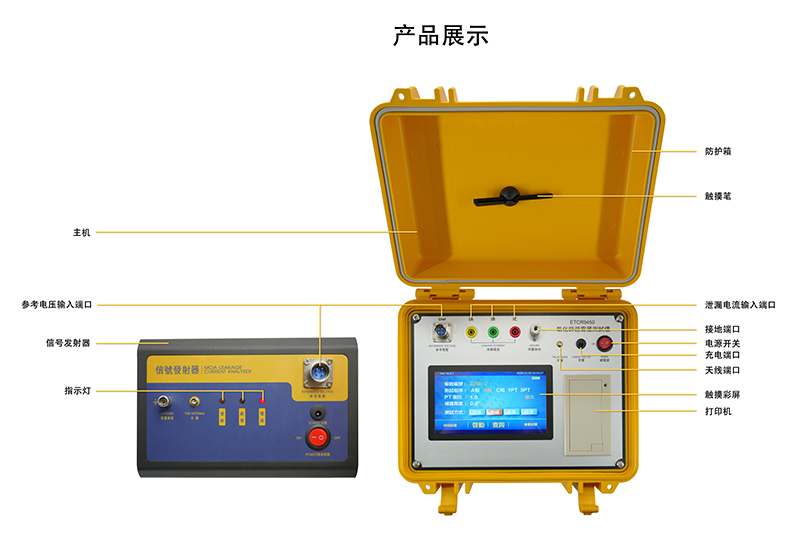

ETCR9450氧化锌避雷器测试仪由主机、信号发生器、感应板、电流测试线、电压测试线、接地测试线组成。既可以采用直接测试管道量测阻性电流,也可以采用谐波管道间接测试阻性电流。三相电压,三相电流同时采集,同时显示。达到真正的三相同测。参考电压电压信号可使用3PT、1PT、无PT、无线、感应等管道。仪器配有可充电电池、行事历时钟、微型打印机,可存储1000组量测数据;为方便分析阻性电流,既可以禁止边相补偿,也可以允许边相补偿。为节省打印纸,可以禁止打印波形。

二.技术规格

功    能

适用于氧化锌避雷器的带电或停电检测,通过量测MOA的阻性电流,由此判断MOA受潮和老化程度,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷

测试方式

有线、无线、感应、谐波

电    源

AC 220V

全电流测量范围

0~20mA

电流有效值准确度

±(5%rdg+5uA)

阻性电流基波量测准确度(有线不含相间干扰)

±(5%rdg+5uA)

电流谐波量测准确度

±(10%rdg+10uA)

电流通道输入电阻

≤2Ω

参考电压输入范围

25V~250V

电压有效值准确度

±(5%rdg+0.5V)

电压谐波量测准确度

±(10%rdg

参考电压通道

输入电阻

≥1800kΩ

显示方式

7寸触摸彩屏

仪表尺寸

340mm×220mm×200mm

仪表质量

主机:5kg

仪表总质量:8Kg(含附件)

数据存储

1000组

数据保持

测试模式下按HOLD键保持数据并存储数据,“HOLD”符号显示,再按HOLD键取消

数据查阅

“READ”符号指示,能上下翻阅所存数据

溢出显示

超量程溢出功能:“OL”符号显示

无信号指示

主机接收器没有收到检测仪信号时,无法显示检测仪当前状态。

自动关机

开机约10分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于7.8V时,电池电压低符号显示,提醒仪表需进行充电

打印机

内置式打印机

工作温湿度

-10℃~40℃; 80%Rh以下

存放温湿度

-20℃~60℃; 70%Rh以下

干    扰

无433MHz同频信号干扰
