简单介绍:
ETCR9400氧化锌避雷器带电测试仪用于对35KV以下线路氧化锌避雷器的泄漏电流进行测试,以判断避雷器的性能是否劣化,测试时无需停电,无需拆卸避雷器,操作**快速,电流钳具有超强的抗干扰能力,微安级漏电流测试。能测试1uA的弱电流,也可作高精度钳形电流表使用,采用无线通讯方式,主机可遥控检测仪的闭合或张开,可查看钳头工作状况,读取电流数据,
详情介绍:

一.简介

ETCR9400氧化锌避雷器带电测试仪用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试,以判断避雷器的性能是否劣化,测试时无需停电无需拆卸避雷器,操作**快速。依据电力行业标准《现场绝缘试验实施导则-避雷器试验DL474.5-92》中7.1条,根据测试避雷器的漏电情况来判断避雷器的运行情况,若实测避雷器泄漏电流过大,超过500uA,若排除系统电压过高的原因,则避雷器可能有表面污渍、或内部受潮、或老化,漏电流越大,污渍或受潮或老化就越严重,工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理,避免了盲目拆下检测。

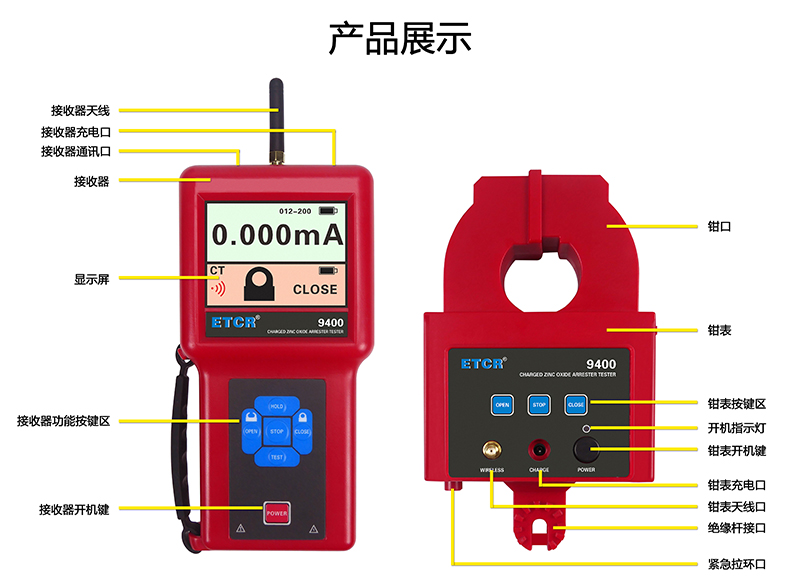

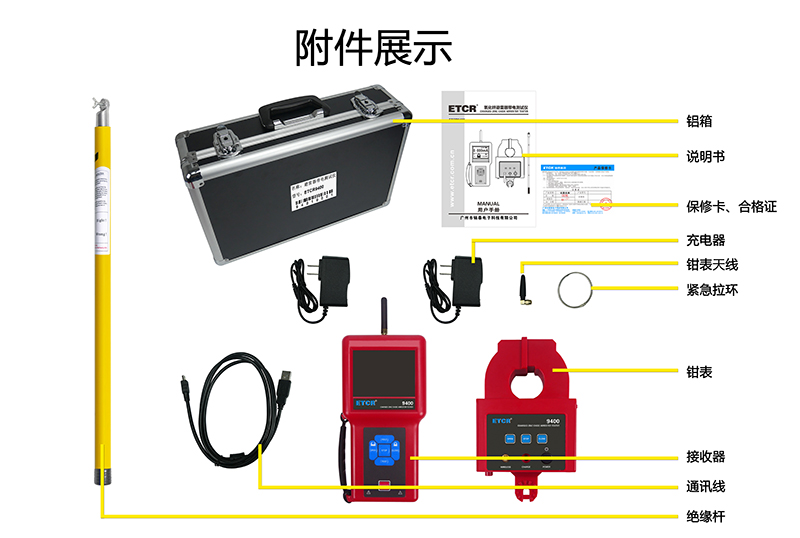

ETCR9400氧化锌避雷器带电测试仪由主机、检测仪、绝缘杆组成。主机与检测仪采用无线通讯,通讯距离30主机可遥控检测仪钳头的张开或闭合完成测试过程主机能实时显示电流测试值及钳头状况检测仪采用微型马达驱动钳头的张开或闭合钳头采用高性能坡莫合金制作,具有超强的抗干扰能力,分辨率高达1uA。检测仪可连接绝缘杆用于高压线路的绝缘子测试。仪表也可做高精度钳形电流表使用。

仪表还具有数据保持、数据存储功能,配有USB接口,存储数据可上传电脑

三.技术规格

功    能

通过测试氧化锌避雷器漏电流,在线判断氧化锌避雷器是否有污渍或内部受潮或老化

电    源

主机:  DC 7.4V 2000mAh 可充锂电池,电池充满约8.4V

检测仪:DC 7.4V 2600mAh 可充锂电池,电池充满约8.4V

测试方式

钳形CT

测量范围

AC 0.000mA~300.0mA(50/60Hz自动)

分辨率

1uA

测量精度

±2%rdg±5dgt(23℃±5℃,80%RH以下)

通讯方式

433MHz无线通讯

传输距离

30m

显示模式

3.5寸彩屏;显示域:71mm×53mm

仪表尺寸

主机:195mm×100mm×45mm;

检测仪:208mm×131mm×90mm

仪表质量

主机约400g

检测仪:约1220g,

仪表总质量:约7000g(含绝缘杆和附件

钳口尺寸

φ40mm

采样速率

2次/秒

数据存储

200组,存储过程中“HOLD”符号指示

数据保持

测试模式下按HOLD键保持数据并存储数据,“HOLD”符号显示,再按HOLD键取消

数据查阅

“READ”符号指示,能上下翻阅所存数据

溢出显示

超量程溢出功能:“OL”符号显示

无信号指示

主机接收器没有收到检测仪信号时,无法显示检测仪当前状态。

自动关机

开机约10分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于7.8V时,电池电压低符号“    ”显示,提醒仪表需进行充电

线路电压

35KV以下

工作温湿度

-20℃~40℃; 80%Rh以下

存放温湿度

-20℃~60℃; 70%Rh以下

干    扰

无433MHz同频信号干扰

伸缩绝缘杆

4节按键式伸缩绝缘杆(伸态5m,收态1.5m,外径φ44mm)

绝缘强度

单节绝缘杆AC110kV/rms,高压检测仪外壳与铁心间:AC1000V/rms
