简单介绍:
ETCR4480无线三相相位伏安表,用于无线同步测量变电站二次回路中不同测量点的电压幅值、电流幅值、电压相位、电流相位、频率、功率等参数。
详情介绍:

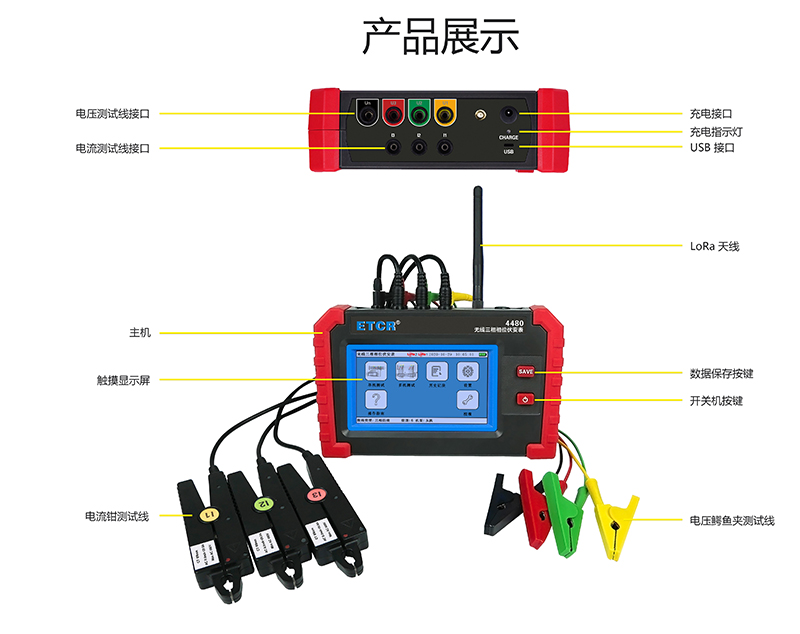

ETCR4480无线三相相位伏安表于无线同步测量变电站二次回路中不同测量点的电压幅值、电流幅值、电压相位、电流相位、频率、功率等参数,还能够同屏显示主从机的三相电压和电流的矢量图。无需临时拉线,解决智能变电站中不同点电流电压无法测量的问题仪表由2台手持测量终端组成,2台终端均可设为主机或从机。用户可同时使用3台或4台手持终端联机测试。产品操作简单、使用方便、测量快速、稳定、结果可靠可广泛应用于智能变电站、常规变电站、电力部门、铁路部门、工矿企业、野外电工作业以及检测站等。

单台手持终端使用时,可作为三相相位伏安表使用可以测量电流、电压、相位、功率、频率、功率因素等参数,并且能够实时显示三相电压和三相电流的矢量图。

两台手持终端同时使用时,可以同时测量六路电压幅值电流幅值、电压电流相位等参数。两台终端通过无线通讯,能够实现联动设置接线类型、通信信道、时间设置。测试现场时不需要在不同点拉设临时电缆,解决了传统的变电站内二次回路不同点测试时拉线工作量大的难题。彻底解决智能变电站中不同点电流电压无法测量的问题无需断开被测电路,操作简单安荃实用

ETCR4480无线三相相位伏安表采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片,所以本仪表具备非常高精度的电参数测量,能够实时显示待测参数的变化,同时具备一键保存数据的功能。

本仪器的具有如下功能及特点:

1. 触摸彩屏,中文界面,操作简易快捷;

2. 单机可作为三相伏安表使用;

3. 双机可作为无线相位伏安表使用,可在变电站的不同位置测试电流、电压、相位、功率、频率、功率因素;具有单相或三相测试模式;

4. 用户可根据需要,同时使用3台或4台手持终端联机测试。

5. 测量人员只需进行接线操作,仪器便会自动测量,实时更新数据,便于现场分析;

6. 仪器采用完全隔离技术,避免安事故的发生;

7. 采用LORA无线通讯,传输距离远,可达1000m(在空旷场所) 。



一、量程与精度

测量类型

测量范围

精度

分辨率

电压

2V~700V

±0.3%rdg

0.0001

电流

0.001A-20A

±0.3%rdg

0.0001

相位

0°~360°

±0.3°

0.1

频率

45Hz~65Hz

±0.03Hz

0.0001

有功功率

0.002W~14000W

±0.3%rdg

0.0001

无功功率

0.002VAR~14000VAR

±0.3%rdg

0.0001

视在功率

0.002VA~14000VA

±0.3%rdg

0.0001

工作环境:23℃±3℃,HR<75%,被测导线处于钳口的中心位置

相位具体误差如下:

电流量程

50Hz

50 ± 1Hz

1mA~2mA

±5°三相三线±7°

±6°

2mA~20mA

±3°

±3°

20mA0.3A

±1°

±1°

0.3A~3A

±0.5°

±1°

3A~20 A

±0.3°

±1°

二、技术参数

电    源

DC 7.4V 5200mAH可充电锂电池

功能选项

触摸屏选择

通讯方式

无线LORA(230MHz)

无线通讯距离

1km(在空旷场所)

显示模式

5寸触摸彩屏

LCD尺寸

108mm×65mm

手持终端尺寸

210mm×129mm×68mm

质    量

手持终端:约870g整机:约4000g(含包装箱)

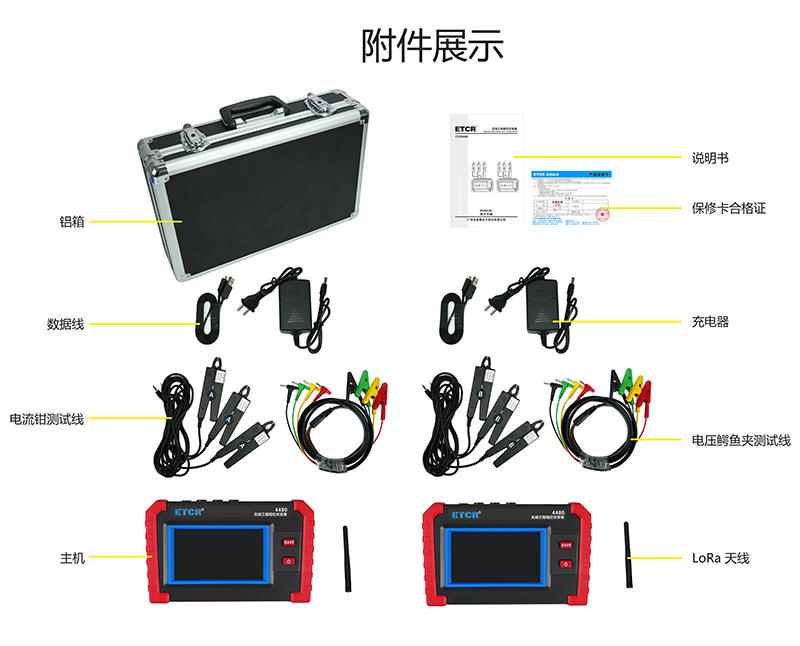

测 试 线

黄、绿、红、黑色电压测试线2

电 流 钳

钳口尺寸φ8mm,6个

数据存储

200组

数据查阅

数据上传

USB接口,测试记录数据上传计算机,可导出为Excel格式。

电池电压

电池电量指示显示,电池电压低于10%时提醒及时充电

自动关机

开机后15分钟无操作自动关机,关机前提醒关机

工作时间

充满电时,持续工作时间12小时

功    耗

待机(背光为50):320mA;工作(背光为50):420mA

工作条件

温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝

存储条件

温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR
