ETCR1050无线高压相序测试仪应用于500KV以下电力高压线路核相,相序检测,操作简单便携,适用电压范围广。
详情介绍:

一、产品简介

1. ETCR1050无线高压相序测试仪是专为高压线路及高压开关柜(中置柜、环网柜等)相序测试及核相而精心设计制造的,仪表突破传统核相器电压等级限制问题,可以在极低电压线路中进行相序测试,完全实现从10V~500kV电压等级进行测试,无需根据不同电压等级购置多套仪器,节省成本,减少携带,省时快捷。仪表除了相序测试,还具有核相、相位测试、频率测试等功能,还有验电及线路电压显示功能。当线路电压超过110kV,必须使用非接触测试,测试时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成相序测试与核相,无需直接接触高压导线,安荃快速。
2. ETCR1050无线高压相序测试仪由主机、探测器、伸缩绝缘杆、数据上传软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、Z信号正常、正相序、反相序、同相、异相”等语音提示功能,使测试更简单轻松。
3. 数据上传软件具有历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。
二、安事项

核相作业需按照【国家电网公司电力安荃工作规程】中有关带电作业的相关要求执行,核相作业应在晴好天气下进行。核相作业时,操作人员应戴绝缘手套,人身与带电体的安荃距离及绝缘杆有效绝缘长度要求。详见下表:

电压

等级

10kV

35kV

66kV

110kV

220kV

330kV

500kV

距离

0.4m

0.6m

0.7m

1.0m

1.8m

2.2m

3.4m

带电作业时绝缘杆的zui小有效绝缘长度

电压

等级

10kV

35kV

66kV

110kV

220kV

330kV

500kV

zui小有效绝缘长度

0.7m

0.9m

1.0m

1.3m

2.1m

3.1m

4.0m

三、技术参数



高压线路及高压开关柜(中置柜、环网柜等)相序测试、核相、频率、相位测试及验电



 机:3.7V,2600mAh充电锂电池

探测器: 3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V~500kV

核相距离

260m

通讯距离

130m主机与检测仪通讯距离

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°



测试相位:0°~360°

测试频率:45.0Hz~65.0Hz



相位:≤±8°

频率:≤±2Hz

相位:1° 频率:0.1Hz

发射频率

433MHz、315MHz

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

范围

0.4kV110kV

显示速率

2次/秒

数据存储

200(掉电或更换电池不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

仪器:950g(含电池);包装及绝缘杆的总质量:约3.0kg

仪器尺寸

主机195mm×100mm×45mm;探测器130mm×65mm×45mm

绝缘杆长度

4500mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

防护等级

IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准

四、装箱清单

主机

1台

探测器

3台

探钩、探针

3根

自校线

1条

鳄鱼夹线(环网柜核相专用)

3条

USB通讯线/四合一充电线

1

充电器

1个

工具

1

伸缩绝缘杆

3根

用户手册、保修卡、合格证

1份

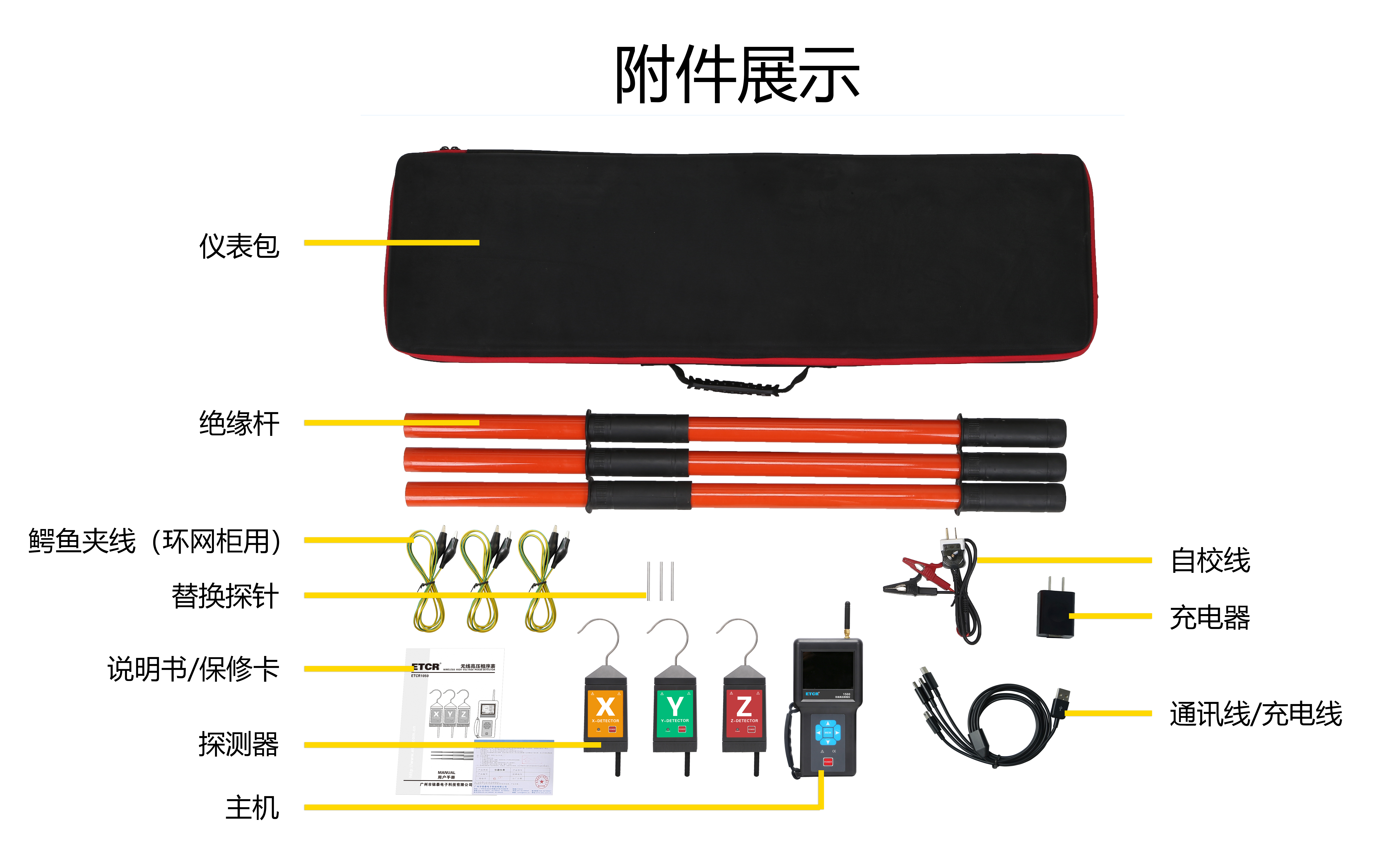

五、产品展示
