简单介绍:
ETCR6470钳形万用表可以测量交流电流、交/直流电压、电阻、电容、通断测试、二极管正向压降、LED工作电压等参数,是钳形表与万用表的组合,采用高性能的新型MCU处理器、携带方便,是电气测量之理想工具,zui大交/直流电压2000V,zui大交流/直流电流2000A,钳口尺寸:Φ55mm。特别适用于测量大电流和启动电流的场合。
详情介绍:

一. 品概述

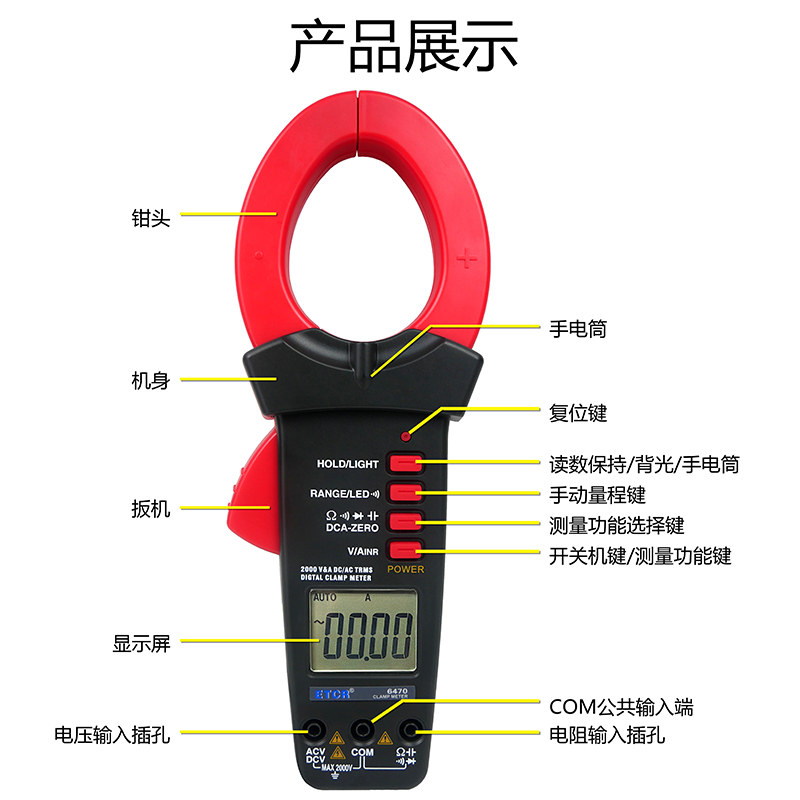

ETCR6470钳形万用表是我公司精心研发高性能新一代实用电工测量仪表。是一款能测量zui大交直流2000V电压和交流2000A电流的三位半便携式数字钳形表。它整机电路设计以新型专用MCU为核心,全功能有过载保护,保护仪表不被烧坏。仪表采用按键式功能切换,具备高可靠性、高安荃性、自动量程等特点。具有大屏幕数字,数据保持、欠压提示、自动关机功能,真有效值测量能准确测量变频电压,非正弦波电压,浪涌电流能测量周期为80mS的浪涌电流有效值,适合测量大型电机、压缩机启动电流。它可测量交流电流、交/直流电压、电阻、电容、通断测试、二极管正向压降、LED工作电压,等参数。

该仪表结构精巧、操作容易、携带方便,是电气测量之理想工具。尤其适用于测量大电流和启动电流的场合。

. 特性

21  一般特性

(1).显示方式:液晶显示

(2).zui大显示:1999

(3).钳口zui大能测量线径:Φ55mm

(4).自动负极性指示:显示“-”

(5). 过量程指示:显示“OL”

(6).电池不足指示:显示“

(7).工作环境:0°C~40°C,小于75%RH

(8).储存环境:-10°C~60°C,小于80%RH

(9).电源:9V电池(IEC6F22,NEDA1604,JIS006P或等效型)

(10).外形尺寸:270(长)×100(宽)×46(高)mm

(11).重量:约 460 克(含电池)

2.2技术特性

准确度:±(a % 读数 + 字数)

保证期一 年,保证准确度温度:23℃±5℃ 相对湿度:<70%。

1. 直流电压

量程

分辨力

准确度

2V

1mV

±(0.5%+5)

20V

10mV

200V

100mV

2000V

1V

±(2%+5)

输入阻抗:约 10MΩ。

过载保护:为直流或交流2000V。

2. 交流电压

量程

分辨力

准确度

2V

1mV



±(0.8%+5)

20V

10mV

200V

100mV

2000V

1V

±(2%+5)

输入阻抗: 10MΩ。

频率范围:40Hz~1kHz(2000V量程为40Hz~400Hz)。

过载保护:直流或交流蜂值2000V。

显示:真有效值(正弦波有效值校准)

3. 直流电流

量程

分辨力

准确度

20A

10mA



±(1.9%+10)

200A

100mA

2000A

1A

4. 交流电流

量程

分辨力

准确度

20A

10mA



±(1.9%+10)

200A

100mA

2000A

1A

不能测量小于0.3A电流。

频率范围:50Hz~60Hz。

显示:平均值(正弦波有效值校准)

5. 电阻W

量程

分辨力

准确度

200Ω

0.1Ω

±(1%+5)

2kΩ





±(0.8%+5)

20kΩ

10Ω

200kΩ

100Ω

2MΩ

1kΩ

20MΩ

10kΩ

±(1.5%+5)



6. 电容CAP

量程

分辨力

准确度

20nF

10pF





±(3%+10)

200nF

100pF

2μF

1nF

20μF

10nF

200μF

1nF

2000μF

1μF

±(5%+10)

7. 二极管和蜂鸣连续导通测试

量程

说明

测试条件



显示二极管正向电压近似值

正向直流电流约0.5mA

反向直流电压约3.2V



导通电阻<约60Ω时机内蜂鸣器响,显示电阻近似值

开路电压约0.6V

过载保护:220V有效值。
