  • 产品名称:ETCR1560多功能无线高压核相仪

  • 产品型号:
  • 产品厂商:ETCR
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
ETCR1560多功能无线高压核相仪是一款多合一的仪器,可应用于高压线路、中置柜、环网柜等场合的核相、相位测试、相序判断及验电等,仪器配置3款探测器,应对各种核相场合得心应手,有语音提示:“X信号正常、Y信号正常、同相、异相”,采用3.5寸LCD彩屏,可同屏显示各参数测试结果,动态向量图指示,清晰直观,同时仪表具有验电功能,并可显示35KV以下的线电压。 数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。
详情介绍:

一.简介

ETCR1560多功能无线高压核相仪是专为高压线路、中置柜、环网柜核相而精心设计制造的高性能产品,仪表配置了针对高压线路、环网柜、中置柜的探测器,应对各种核相场合得心应手。仪表突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从5V~500kV电压自动核相,无需根据电压等级或用途购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能,还有验电及线路电压显示功能。

对高压线路核相时,当线路电压超过35kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,**快速

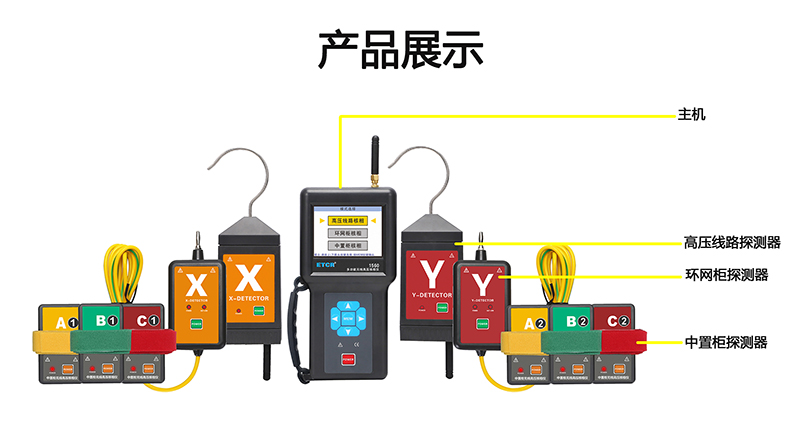

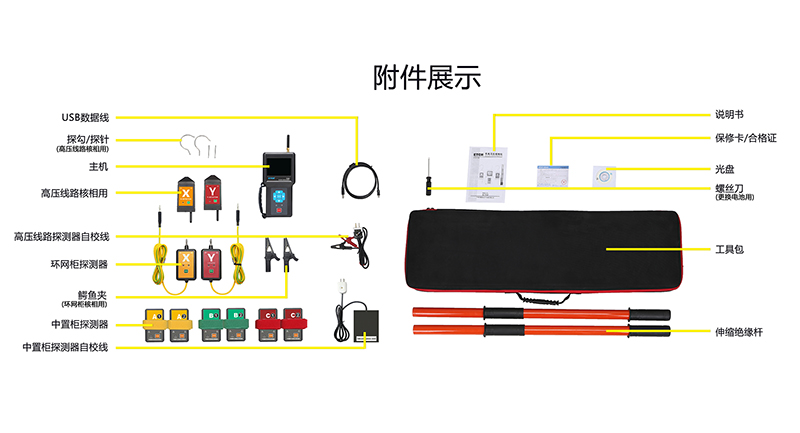

ETCR1560多功能无线高压核相仪由主机、高压线路探测器、中置柜探测器、环网柜探测器、伸缩绝缘杆、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。

**事项

核相作业需按照【国家电网公司电力**工作规程】中有关带电作业的相关要求执行,核相作业应在晴好天气下进行。核相作业时,操作人员应戴绝缘手套,人身与带电体的**距离及绝缘杆有效绝缘长度要求。详见下表:

人身与带电体的**距离

电压等级

10KV

35KV

66KV

110KV

220KV

330KV

500KV

**距离

0.4m

0.6m

0.7m

1.0m

1.8m

2.2m

3.4m

带电作业时绝缘杆的有效绝缘长度

电压

等级

10KV

35KV

66KV

110KV

220KV

330KV

500KV

有效绝缘长度

0.7m

0.9m

1.0m

1.3m

2.1m

3.1m

4.0m

四.技术规格

高压线路核相

探测器电源

 DC4.5V,3节5号碱性电池LR6

核相方式

高压线路核相:接触式核相:≤35kV线路时

非接触式核相:≥10kV并且≤35kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>35kV时,必须采用非接触核相。

核相电压

10V~500kV

核相距离

200米

探测器尺寸

130mm×65mm×45mm

探测器重量

2个探测器,共400g

绝缘杆长度

直径Φ45mm;长度:缩态为1000mm;伸态为4500mm

环网柜核相技术参数

探测器电源

DC6V,4节纽扣电池LR44

核相方式

接触式核相

核相电压

AC  5V~600V

核相距离

30米

探测器尺寸

120mm×54mm×30mm

探测器重量

2个探测器,共260g

中置柜核相技术参数

探测器电源

DC6V,4节纽扣电池LR44

核相方式

非接触式核相

核相电压

10KV-35KV

核相距离

20米

探测器尺寸

80mm×46mm×26mm

探测器重量

6个探测器,共420g

其它技术参数

主机电源

DC9V,6节5号碱性电池LR6

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

主机尺寸

195mm×100mm×45mm

主机重量

466克

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量程

测试相位:0°~360°

测试频率:45.0Hz~65.0Hz

精度

相位:≤±8°

频率:≤±2Hz

分辩率

相位:1°频率:0.1Hz

发射频率

433MHz、315MHz

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

范围

0.1kV~35kV

显示速率

2次/秒

数据存储

300组(掉电或更换电池不会丢失数据)

高压线路核相100组,环网柜核相100组,中置柜核相100组

自动关机

开机约15分钟仪表将自动关机

电池电压

当电池电压降到8.1V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

约5.0kg(含绝缘杆)

仪表箱尺寸

1060mm×300mm×100mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准
