一．简介

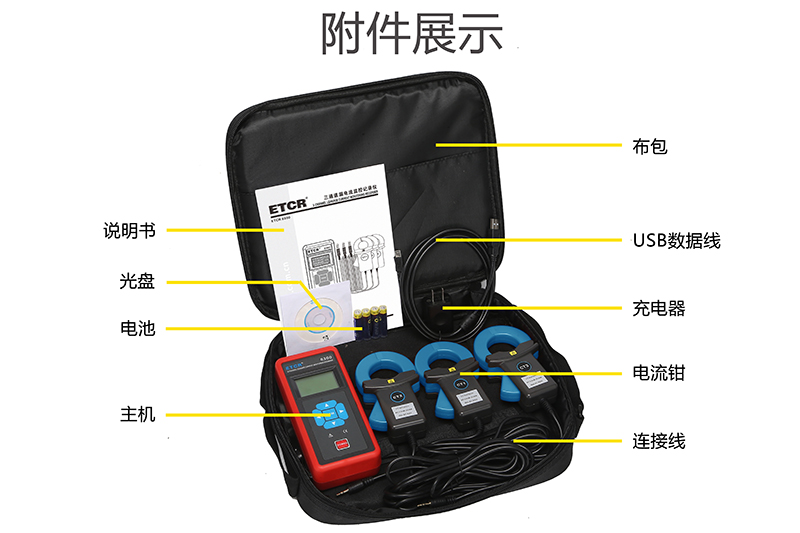

ETCR8300系列三通道漏电流监控记录仪是为现场在线同时监测、记录1～3路交流电流或漏电流而精心设计制造，由记录仪主机、电流钳、充电器、监控软件、通讯线等组成，可广泛应用在380/220伏电力系统中，为用电检查人员提供**、准确、便捷的电力仪器。

主机采用LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，三格电量显示，续航Max可以持续记录7天。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储12000组数据，具有自动存储间隔时间设定功能，从1～99分钟内设置。

监控软件具有在线实时监控与历史查询功能，历史数据读取、查阅、保存、报表等功能。

电流钳选用坡莫合金制作，采用CT技术及独特的双层磁性屏蔽技术，几乎不受外界磁场影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。

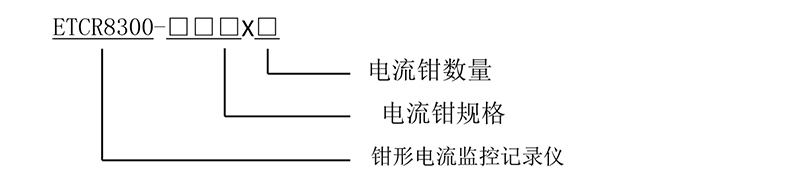

二．型号说明

例如：ETCR8300-030X3，表示3路电流钳为030的钳形漏电流监控记录仪。

ETCR8300A-040AX1，表示1路电流钳为040A的钳形电流监控记录仪。

三．技术规格

1. 电流钳规格

2. 技术参数

功能	1～3路漏电流、电流测量，在线监控记录，故障查找，线路检修
电源	3.7V可充电锂电池（充满电约4.2V）
测试方式	钳形CT，真有效值
显示模式	LCD：128dots×64dots
电流钳数量	1～3个（选型）
仪表尺寸	主机：宽高厚78mm×165mm×42mm 电流钳030：宽高厚115mm×70mm×33mm 电流钳040A：宽高厚125mm×70mm×37mm
质量	主机：330g（含电池） 电流钳030：170g 电力钳040A：190g
LCD尺寸	显示域：44mm×27mm
电流钳规格	030/040A（选型）
电流钳引线	2芯屏蔽线，长度2米
采样速率	约2次/秒
数据存储	12000组（掉电或更换电池不会丢失数据）
设定时间	1～99分钟内设定记录间隔时间，0分钟为不自动存储
线路电压	AC600V以下线路测试
溢出显示	超量程溢出功能：“OL”符号显示
电池电压	使用3.7V可充电锂电池，三格电量显示，电量为零格时表示电池电压低，请及时充电
额定电流	节电模式下约6mA，Max35mA
通讯线接口	USB
记录时间	节电模式下连续工作7天
工作温湿度	-20℃～50℃；80%rh以下
温湿度误差	-10℃以下或40℃以上误差影响量为1%
存放温湿度	-10℃～60℃；70%rh以下
绝缘电阻	100MΩ或更大,1000V
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)
