产品详情
  • 产品名称:ETCR8300-030*2两通道漏电流监控记录仪

  • 产品型号:
  • 产品厂商:ETCR
  • 产品文档: ETCR8300产品彩页
你添加了1件商品 查看购物车
简单介绍:
ETCR8300-030*2两通道漏电流监控记录仪是为现场在线同时监测、记录2路交流电流或漏电流而精心设计制造,采用大容量可充电锂电池,三格电量显示,续航可以持续记录7天。具有系统时钟功能和超大存储空间,能现场设定监测记录时间,能存储12000组数据,具有自动存储间隔时间设定功能,从1秒~99分钟内设置。
详情介绍:

一.简介

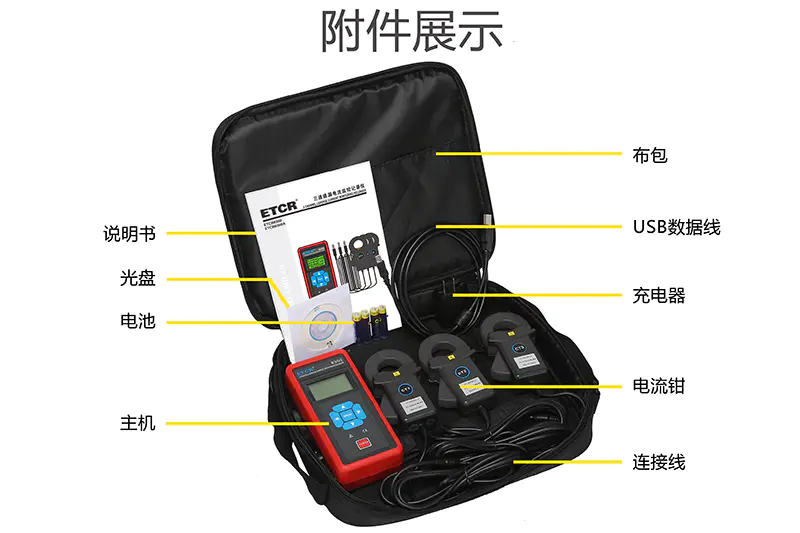

ETCR8300系列三通道漏电流监控记录仪是为现场在线同时监测、记录1~3路交流电流或漏电流而精心设计制造,由记录仪主机、电流钳、充电器、监控软件、通讯线等组成,可广泛应用在380/220V电力系统中,为用电检查人员提供**、准确、便捷的电力仪器。

主机采用LCD显示,三通道同屏显示,一目了然,有中文操作界面和英文操作界面两款选择,适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池,三格电量显示,续航zui多可以持续记录7天。具有系统时钟功能和超大存储空间,能现场设定监测记录时间,能存储20组数据,具有自动存储间隔时间设定功能,记录周期从1秒~99分钟内设置。

监控软件具有在线实时监控与历史查询功能,历史数据读取、查阅、保存、报表等功能。

电流钳选用坡莫合金制作,采用CT技术及独特的双层磁性屏蔽技术,几乎不受外界磁场影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

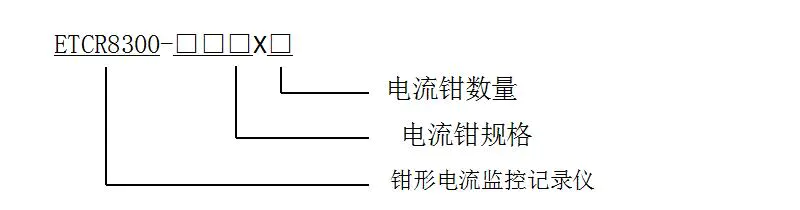

.型号说明


例如:ETCR8300-030X3,表示3路电流钳为030的钳形漏电流监控记录仪。

ETCR8300A-040AX1,表示1路电流钳为040A的钳形电流监控记录仪。

.技术规格

1. 电流钳规格

产品型号

量程

分辨力

精度

钳口尺寸

ETCR8300

0.00mA~20A

0.01mA

±1%±5dgt

25mm×30mm

ETCR8300A

0mA~500A

1mA

±1.5%±5dgt

35mm×40mm

2. 技术参数

功能

1~3路漏电流、电流测量,在线监控记录,故障查找,线路检修

电源

3.7V可充电锂电池(充满电约4.2V)

测试方式

钳形CT,真有效值

显示模式

LCD:128dots×64dots

电流钳数量

1~3个(选型)

仪表尺寸

主机:宽高厚78mm×165mm×42mm

ETCR8300电流钳030:宽高厚115mm×70mm×33mm

ETCR8300A电流钳040A:宽高厚125mm×70mm×37mm

质量

主机:330g(含电池)

ETCR8300电流钳030:170g

ETCR8300A电流钳040A:190g

LCD尺寸

显示域:44mm×27mm

电流钳规格

030/040A(可以按用户要求选型)

电流钳引线

2芯屏蔽线,长度2米

采样速率

约2次/秒

数据存储

20万组(掉电或更换电池不会丢失数据)

1组数据为同时记录1~3路电流钳的数据。

记录周期

1秒~99分钟内设定记录间隔时间,0秒为不自动存储

记录时间

1秒间隔,可连续记录48小时

10秒间隔,可连续记录120小时

1分钟间隔,可连续记录168小时

下载速度

60kB / Min

线路电压

AC600V以下线路测试

溢出显示

超量程溢出功能:“OL”符号显示

电池电压

使用3.7V可充电锂电池,三格电量显示,电量为零格时表示电池电压低,请及时充电

额定电流

节电模式下约6mA,zui大35mA

通讯线接口

USB

工作温湿度

-20℃~50℃;80%rh以下

温湿度误差

-10℃以下或40℃以上误差影响量为1%

存放温湿度

-10℃~60℃;70%rh以下

绝缘电阻

100MΩ或更大,1000V

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

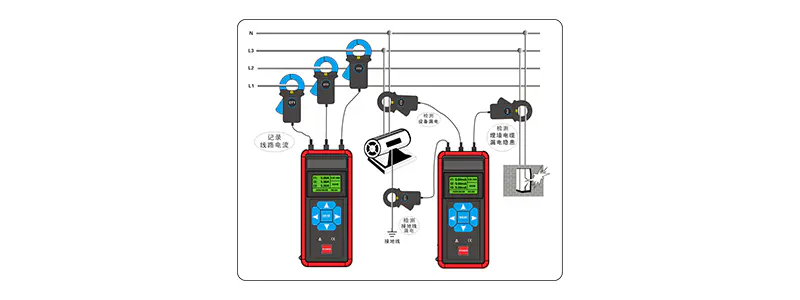

.参考接线

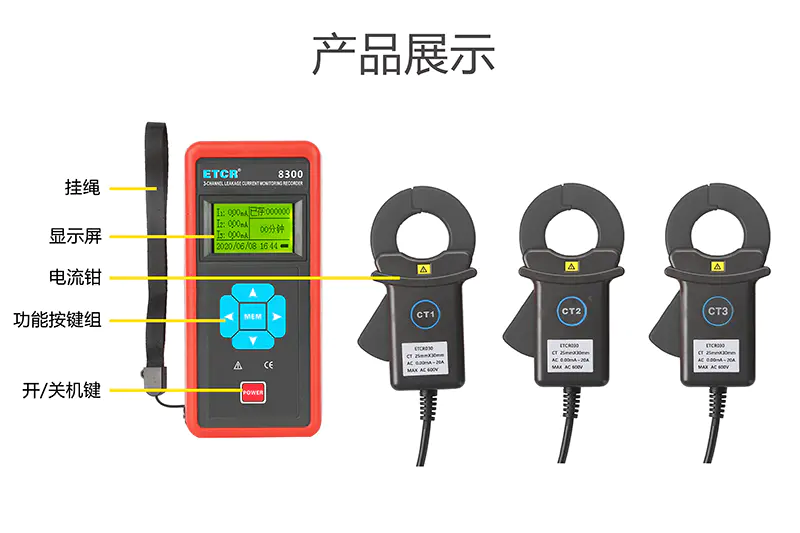

.产品图示(只含下图其中两个电流钳)
