简单介绍：
ETCR8072无线钳形电流监测仪采用无线通讯方式将测试数据上传至集中器或服务器，用于实时监测电流、漏电流，排查电路绝缘故障，监测间歇性漏电故障，查看发生绝缘故障的时间，发生故障的定位等，内置GPRS-4G通讯模块，采用钳形结构无需断开被测线路，测试**快捷。采用双层磁屏蔽及数字集成技术，抗干扰强，精度高，具有防水防尘功能，防护等级IP65，电流量程0.0mA～1000A，钳口尺寸Ф70mm，具有防盗功能，内置电子锁，由红外线遥控器控制钳头的闭锁或开锁，可安装在户外安心使用，带有液晶显示屏（显示：电流值、电池电量、监测仪编号、网络信号强度）可做钳形电流表使用，一机多用。 内置大容量锂电池，超长续航时间，可连续在线测试10天，监测仪配有充电座，一次可同时对5个监测仪进行充电。
详情介绍：

一． 简介

ETCR8042/8072无线钳形电流监测仪是我公司专为无线监测电流、漏电流的新产品，监测仪采用钳形结构测试时无需断开被测线路，快速**。监测仪自带液晶屏也可做钳形电流表使用。监测仪内置通讯模块支持GPRS通讯方式,支持GSM 制式2G网络（可定制NB-lot/433/Lora通讯方式）。用户可二次开发通过采集器或服务器，在接收器、移动终端、PC机等查看监测的电流数据，实现无线远程实时监测。用于排查电路绝缘故障，监测间歇性漏电故障，查看发生绝缘故障的时间，发生故障的定位等。

监测仪钳头采用坡莫合金材料及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。产品广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

二． 产品特点

1. 监测仪内置通讯模块支持GPRS通讯方式,支持GSM制式2G网络。（可定制NB-lot/433/Lora通讯方式）。

2. 监测仪采用钳形结构无需断开被测线路，测试**快捷。采用双层磁屏蔽及数字集成技术，抗干扰强，精度高。

3. 监测仪具有防水防尘功能，防护等级IP65。

4. 监测仪具有防盗功能，内置电子锁，由红外线遥控器控制钳头的闭锁或开锁，可安装在户外安心使用。

5. 监测仪带有液晶显示屏（显示：电流值、电池电量、监测仪编号、网络信号强度）可做钳形电流表使用，一机多用。

6. 监测仪内置大容量锂电池，超长续航时间，可连续在线测试10天。

7. 监测仪配有充电座，一次可同时对5个监测仪进行充电。

三． 型号类别

产品型号

电流量程

钳口尺寸

外形尺寸

ETCR8042

AC 0.0mA～300A

Ф40mm

200x105x45mm

ETCR8072

AC 0.0mA～1000A

Ф70mm

230x105x45mm

四． 技术规格

通讯方式

GPRS通讯方式（可定制NB-lot/433/Lora通讯方式）。

量    程

ETCR8042：AC 0.0mA～300A

ETCR8072：AC 0.0mA～1000A

测量精度（23℃±3℃，70%RH以下，导线处于钳口中心位置）

0.0mA～59.9A:    ±1.5%±5dgt

60.0A～199A:     ±2%±5dgt

200A～599A:      ±3%±5dgt

600A～1000A:     ±4%±5dgt

LCD尺寸

35mm×21.5mm；显示域：32mm×15mm

外形尺寸

ETCR8042：200x105x45mm；ETCR8072：230x105x45mm

质   量

ETCR8042：350g；ETCR8072：600g

换   档

全量程自动切换

采集频率

1次/秒

上传频率

1次/15分钟（可订制）

上传数据

产品编号+报文类型+产品类型编号+数据包编号+15分钟内平均漏电流+15分钟内漏电流峰值+15分钟内漏电次数+电池剩余电量+当前检测日期时间

GPRS协议

采用UDP，当服务器收到数据后要应答已收到

续航时间

240小时（充满电时，设置上报数据包时间间隔为十五分钟）

电    源

18650锂电池2节（3300mAH）

充电方式

集成式，采用充电座一次可对5个电流钳充电

防盗功能

内置电子锁，由红外线遥控器控制钳头的闭锁或开锁

指 示 灯

充电指示灯：充电时显示红色，充满电时显示绿色

红外接头：用于接收电流钳开锁、关锁指令

网络指示灯：用于指示GPRS登录网络状态，红灯点亮闪烁表示未联网，绿灯点亮闪烁表示已接通网络。

报警指示灯：正常测量不亮灯，超过预设报警值时红灯长亮

防水等级

电路部分IP65

绝缘强度

AC2kV/rms (铁心与盒之间)

工作温度

-15℃～50℃

存放环境

温度-10℃～60℃；湿度70%rh以下

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

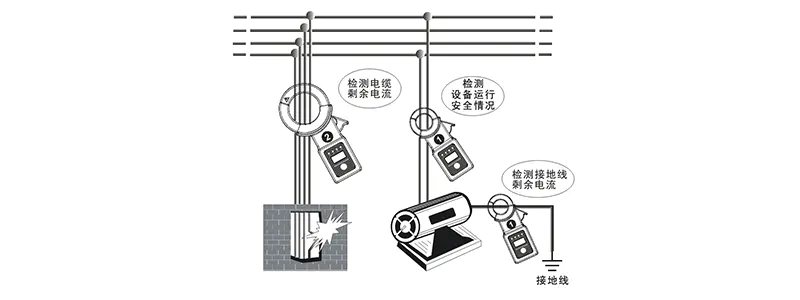

五．接线示意


把火线钳住即测量该线路的电流。（需注意单根）

把火线、零线一起钳住即测量线路的泄漏电流。（需注意2根或者4根）

把地线钳住即测量电器设备该接地线的泄漏电流。（需注意单根）


六、仪器充电

测试电流前需检查监测仪电量是否充满，以确保续航时间。充电时将监测仪插入本监测仪专用充电座内，接入本监测仪专用电源适配器。一个充电座可同时插入5个检测仪充电。充电充满时监测仪充电指示灯变绿色。
