一. 简介

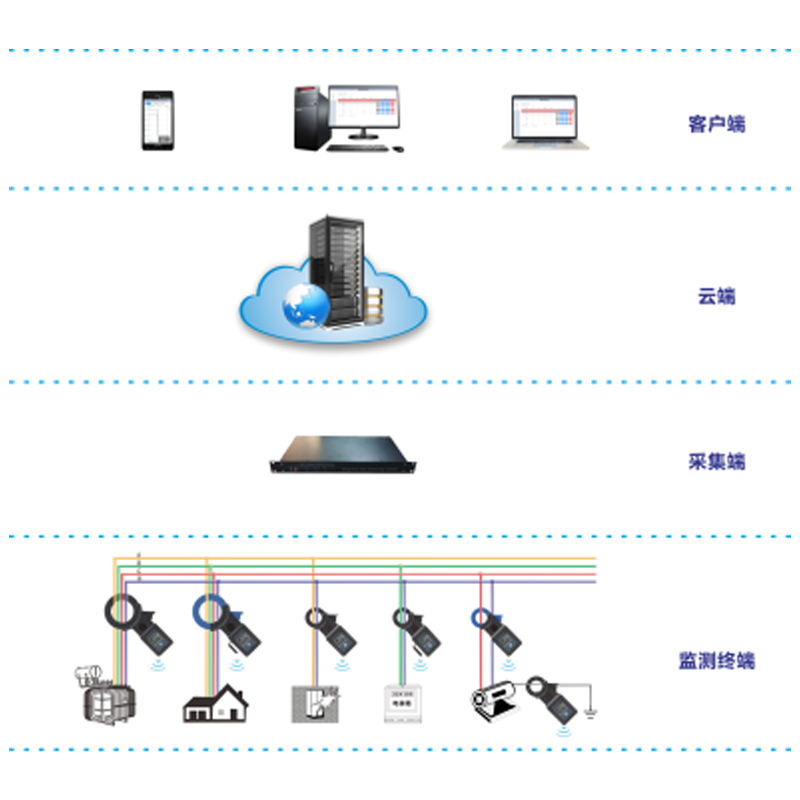

ETCR8042/8072无线钳形电流监测仪是我公司专为无线监测电流、漏电流的新产品,监测仪采用钳形结构测试时无需断开被测线路,快速**。监测仪自带液晶屏也可做钳形电流表使用。监测仪支持433/Lora/GPRS/NB-lot等无线通讯方式。用户可二次开发通过采集器或服务器,在接收器、移动终端、PC机等查看监测的电流数据,实现无线远程实时监测。用于排查电路绝缘故障,监测间歇性漏电故障,查看发生绝缘故障的时间,发生故障的定位等。
监测仪钳头采用坡莫合金材料及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性。产品广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域
二. 产品特点
1. 监测仪内置通讯模块支持433/Lora/GPRS/NB-lot等无线通讯方式(选型)。
2. 监测仪采用钳形结构无需断开被测线路,测试**快捷。采用双层磁屏蔽及数字集成技术,抗干扰强,精度高。
3. 监测仪具有防水防尘功能,防护等级IP65。
4. 监测仪具有防盗功能,内置电子锁,由红外线遥控器控制钳头的闭锁或开锁,可安装在户外安心使用。
5. 监测仪带有液晶显示屏(显示:电流值、电池电量、监测仪编号、网络信号强度)可做钳形电流表使用,一机多用。
6. 监测仪内置大容量锂电池,超长续航时间,可连续在线测试10天。
7. 监测仪配有充电座,一次可同时对5个监测仪进行充电。
三. 型号类别
产品型号 |
电流量程 |
钳口尺寸 |
外形尺寸 |
|
|||
ETCR8042A |
AC 0mA-600A |
Ф40mm |
200x105x45mm |
|
|||
ETCR8072A |
AC 0mA-1000A |
Ф70mm |
230x105x45mm |
四. 技术规格
通讯方式 |
433/Lora/GPRS/NB-lot(选型) |
量 程 |
AC 0mA-600A/1000A(选型) |
测量精度 |
±1.5%±5dgt |
LCD尺寸 |
35mm×21.5mm;显示域:32mm×15mm |
外形尺寸 |
ETCR8042A:200x105x45mm ETCR8072A:230x105x45mm |
质 量 |
ETCR8042A:350g ETCR8072A:600g |
换 档 |
全量程自动切换 |
采集频率 |
1次/秒 |
上传频率 |
1次/15分钟(可订制) |
上传数据 |
产品编号+报文类型+产品类型编号+数据包编号+15分钟内平均漏电流+15分钟内漏电流峰值+15分钟内漏电次数+电池剩余电量+当前检测日期时间 |
GPRS协议 |
采用UDP,当服务器收到数据后要应答已收到 |
续航时间 |
240小时(充满电时,设置上报数据包时间间隔为十五分钟) |
电 源 |
18650锂电池2节(3300mAH) |
充电方式 |
集成式,采用充电座一次可对5个电流钳充电 |
防盗功能 |
内置电子锁,由红外线遥控器控制钳头的闭锁或开锁 |
指 示 灯 |
充电指示灯:充电时显示红色,充满电时显示绿色 红外接头:用于接收电流钳开锁、关锁指令 网络指示灯:用于指示GPRS登录网络状态,红灯点亮闪烁表示未联网,绿灯点亮闪烁表示已接通网络。 报警指示灯:正常测量不亮灯,超过预设报警值时红灯长亮 |
防水等级 |
电路部分IP65 |
绝缘强度 |
AC2kV/rms (铁心与盒之间) |
工作温度 |
-15℃~50℃ |
存放环境 |
温度-10℃~60℃;湿度70%rh以下 |
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
