产品名称：ETCR8042无线钳形电流监测仪

一． 简介

ETCR8042/8072无线钳形电流监测仪是我公司专为无线监测电流、漏电流的新产品，监测仪采用钳形结构测试时无需断开被测线路，快速**。监测仪自带液晶屏也可做钳形电流表使用。监测仪内置通讯模块支持GPRS通讯方式,支持GSM 制式2G网络（可定制NB-lot/433/Lora通讯方式）。用户可二次开发通过采集器或服务器，在接收器、移动终端、PC机等查看监测的电流数据，实现无线远程实时监测。用于排查电路绝缘故障，监测间歇性漏电故障，查看发生绝缘故障的时间，发生故障的定位等。

监测仪钳头采用坡莫合金材料及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。产品广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

二． 产品特点

1. 监测仪内置通讯模块支持GPRS通讯方式,支持GSM制式2G网络。（可定制NB-lot/433/Lora通讯方式）。

2. 监测仪采用钳形结构无需断开被测线路，测试**快捷。采用双层磁屏蔽及数字集成技术，抗干扰强，精度高。

3. 监测仪具有防水防尘功能，防护等级IP65。

4. 监测仪具有防盗功能，内置电子锁，由红外线遥控器控制钳头的闭锁或开锁，可安装在户外安心使用。

5. 监测仪带有液晶显示屏（显示：电流值、电池电量、监测仪编号、网络信号强度）可做钳形电流表使用，一机多用。

6. 监测仪内置大容量锂电池，超长续航时间，可连续在线测试10天。

7. 监测仪配有充电座，一次可同时对5个监测仪进行充电。

三． 型号类别

四． 技术规格

通讯方式	GPRS通讯方式（可定制NB-lot/433/Lora通讯方式）。
量    程	ETCR8042：AC 0.0mA～300A ETCR8072：AC 0.0mA～1000A
测量精度（23℃±3℃，70%RH以下，导线处于钳口中心位置）	0.0mA～59.9A:    ±1.5%±5dgt
	60.0A～199A:     ±2%±5dgt
	200A～599A:      ±3%±5dgt
	600A～1000A:     ±4%±5dgt
LCD尺寸	35mm×21.5mm；显示域：32mm×15mm
外形尺寸	ETCR8042：200x105x45mm；ETCR8072：230x105x45mm
质   量	ETCR8042：350g；ETCR8072：600g
换   档	全量程自动切换
采集频率	1次/秒
上传频率	1次/15分钟（可订制）
上传数据	产品编号+报文类型+产品类型编号+数据包编号+15分钟内平均漏电流+15分钟内漏电流峰值+15分钟内漏电次数+电池剩余电量+当前检测日期时间
GPRS协议	采用UDP，当服务器收到数据后要应答已收到
续航时间	240小时（充满电时，设置上报数据包时间间隔为十五分钟）
电    源	18650锂电池2节（3300mAH）
充电方式	集成式，采用充电座一次可对5个电流钳充电
防盗功能	内置电子锁，由红外线遥控器控制钳头的闭锁或开锁
指 示 灯	充电指示灯：充电时显示红色，充满电时显示绿色 红外接头：用于接收电流钳开锁、关锁指令 网络指示灯：用于指示GPRS登录网络状态，红灯点亮闪烁表示未联网，绿灯点亮闪烁表示已接通网络。 报警指示灯：正常测量不亮灯，超过预设报警值时红灯长亮
防水等级	电路部分IP65
绝缘强度	AC2kV/rms (铁心与盒之间)
工作温度	-15℃～50℃
存放环境	温度-10℃～60℃；湿度70%rh以下
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

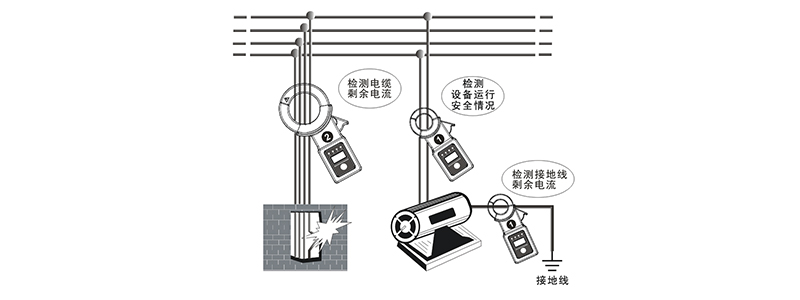

五．接线示意

六、仪器充电

测试电流前需检查监测仪电量是否充满，以确保续航时间。充电时将监测仪插入本监测仪专用充电座内，接入本监测仪专用电源适配器。一个充电座可同时插入5个检测仪充电。充电充满时监测仪充电指示灯变绿色。
