  • 产品名称:ETCR1540中置柜无线核相仪

  • 产品型号:
  • 产品厂商:ETCR
  • 产品文档: ETCR1540产品彩页
你添加了1件商品 查看购物车
简单介绍:
ETCR1540中置柜无线核相仪设计应用于电力配电系统10KV-35KV手车式中置柜相位判断、相序测试。仪器采用非接触核相技术、在柜外接收核相数据,规避了操作人员与柜内高压电直接接触的风险,确保人员和设备的**,测试方式是A、B、C三相同时完成核相,核相准确操作便捷。语音提示:“X信号正常、Y信号正常、同相、异相”,仪器采用3.5寸LCD彩屏,可同屏显示相位、相序、核相结果及电压等级,清晰直观。 数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。
详情介绍:

一.简介

ETCR1540中置柜无线高压核相仪是专为手车式高压开关柜(中置柜)核相而精心设计制造,本仪器采用非接触式核相技术,在中置柜外接收核相数据,即可对A、B、C三相线路同时完成相位判断,相序测试,规避了操作人员与柜内高压电直接接触的风险,排除了核相的**隐患,确保了操作人员和设备的**。仪器操作特别简单,**快速

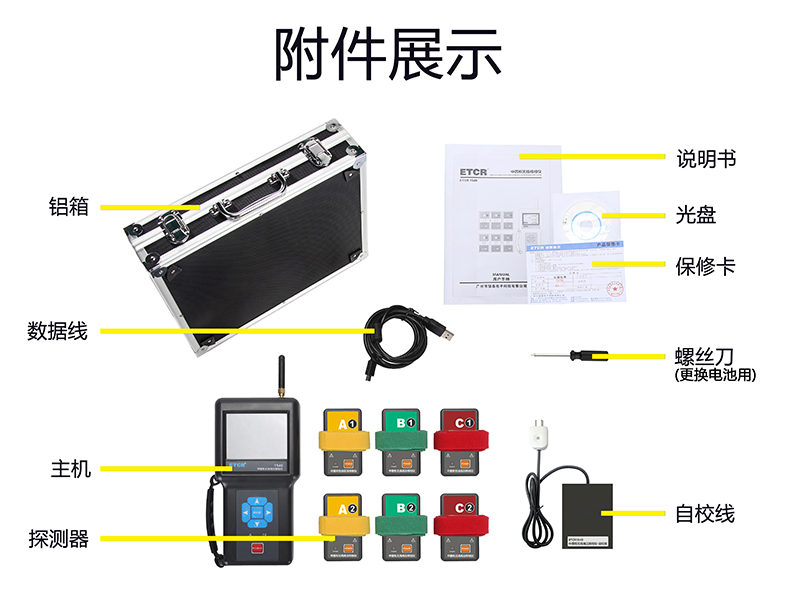

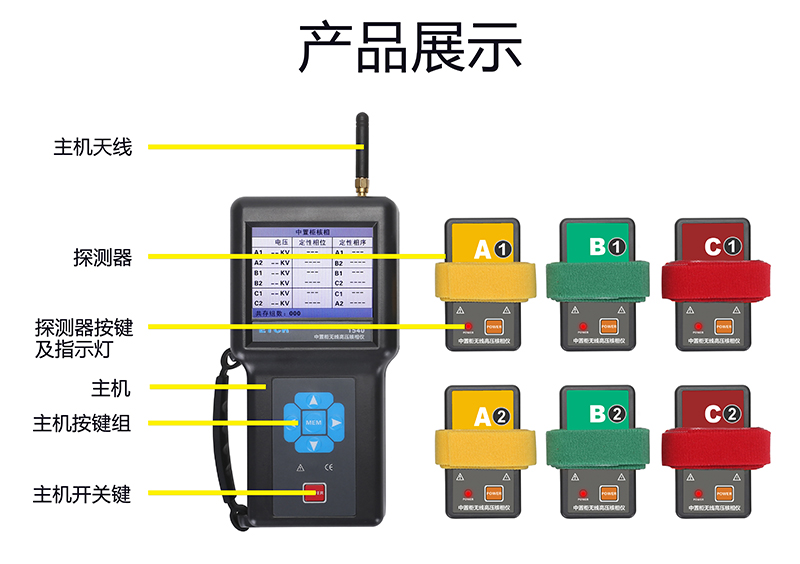

ETCR1540中置柜无线高压核相仪由主机、探测器组、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、相序、核相结果及电压等级;同时三相显示,清晰直观,使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、相位指示、相序功能;具有历史数据读取、查阅、保存、打印等功能。

.技术规格

功    能

中置柜核相、相位、相序测试

电    源

主  机:DC9V,6节5号碱性电池LR6

探测器: DC6V,4节纽扣电池LR44

核相方式

非接触式核相

核相电压

10KV-35KV

核相距离

20米

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量    程

测试相位:0°~360°

精    度

相位:≤±10°

频率:≤±2Hz

分 辩 率

相位:1°

发射频率

433MHz、315MHz

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

相位指示

数字同时显示

电压显示

显示电压等级

显示速率

2次/秒

数据存储

200组(掉电或更换电池不会丢失数据)

自动关机

开机约10分钟仪表将自动关机

电池电压

当主机电池电压低符号显示,提醒需及时更换电池,此时测量的数据同样是准确的。

探测器“POWER”指示灯缓慢闪烁,表示其电池电量不足,请更换探测器电池。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

仪器:950g(含电池)

仪器尺寸

主机195mm×100mm×45mm;

探测器80mm×46mm×26mm

绝缘试验

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准
