一．简介

ETCR1500无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V~500kV电压自动核相，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪无线传输距离远，核相距离达200米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及电压等级显示功能。当线路电压超过35kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，**快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

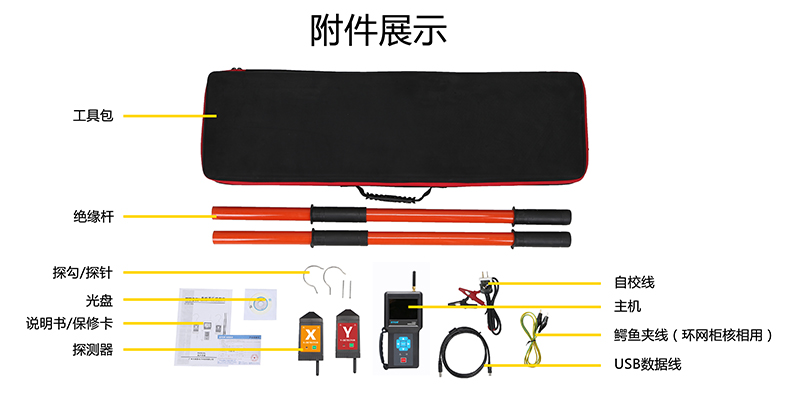

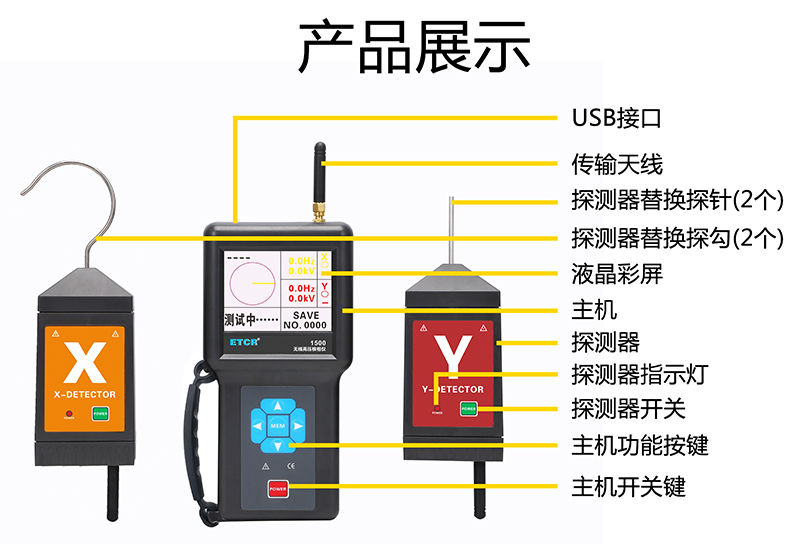

ETCR1500无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。

二．**事项

核相作业需按照【国家电网公司电力**工作规程】中有关带电作业的相关要求执行，核相作业应在晴好天气下进行。核相作业时，操作人员应戴绝缘手套，人身与带电体的**距离及绝缘杆有效绝缘长度要求。详见下表：

人身与带电体的**距离

带电作业时绝缘杆的有效绝缘长度

三．技术规格

功    能	高压线路及高压开关柜（中置柜、环网柜等）核相、频率、相位、相序测试及验电
电    源	主  机：3.7V,2600mAh充电锂电池 探测器: 3.7V,600mAh充电锂电池
核相方式	接触式核相：≤35kV线路时 非接触式核相：≥10kV并且≤35kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞35kV时，必须采用非接触核相。
核相电压	10V～500kV
核相距离	200米
相别定性	同相:－20°～20°；异相: 100°～140°和220°～260°
量    程	测试相位：0°～360°
	测试频率：45.0Hz～65.0Hz
精    度	相位：≤±8°
	频率：≤±2Hz
分 辩 率	相位：1° 频率：0.1Hz
发射频率	433MHz、315MHz
LCD尺寸	3.5寸彩屏；显示域：71mm×53mm
相位指示	向量图及数字同时显示
电源指示	探测器具有绿色电源指示灯
验电指示	“嘟--嘟--嘟”蜂鸣声
电压显示	显示电压等级
显示速率	2次/秒
数据存储	200组(掉电或更换电池不会丢失数据)
自动关机	开机约15分钟仪表将自动关机
电池电压	当电池电压降到8.1V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定电流	探测器：30mA max；主机：150mA max
仪表质量	仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg
仪器尺寸	主机195mm×100mm×45mm；探测器130mm×65mm×45mm
绝缘杆长度	直径Φ45mm；长度：缩态为1000mm；伸态为4500mm
绝缘试验	绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
外界干扰	无特强电磁场；无433MHz 、315MHz同频干扰
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
防护等级	IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求
	符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准
