一．简介

ETCR1520环网柜无线核相仪是专为高压环网柜核相而精心设计制造的，仪表具有语音提示功能，操作特别简单，**快速。仪表可以在极低电压线路中核相，核相电压5V~600V，核相距离30米。本核相仪还具有测试相位、频率、相序等功能。

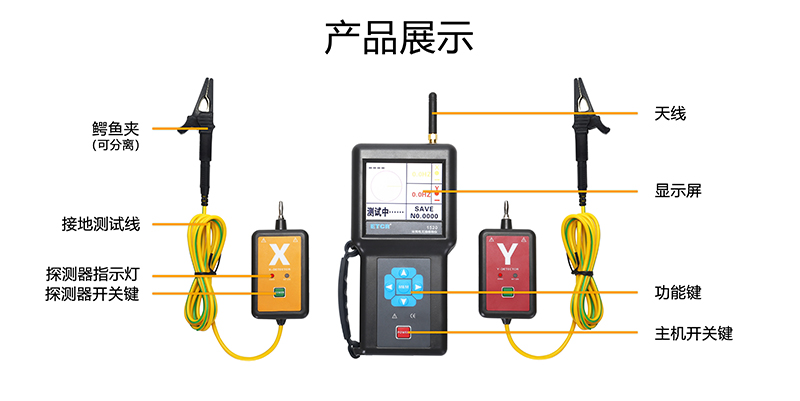

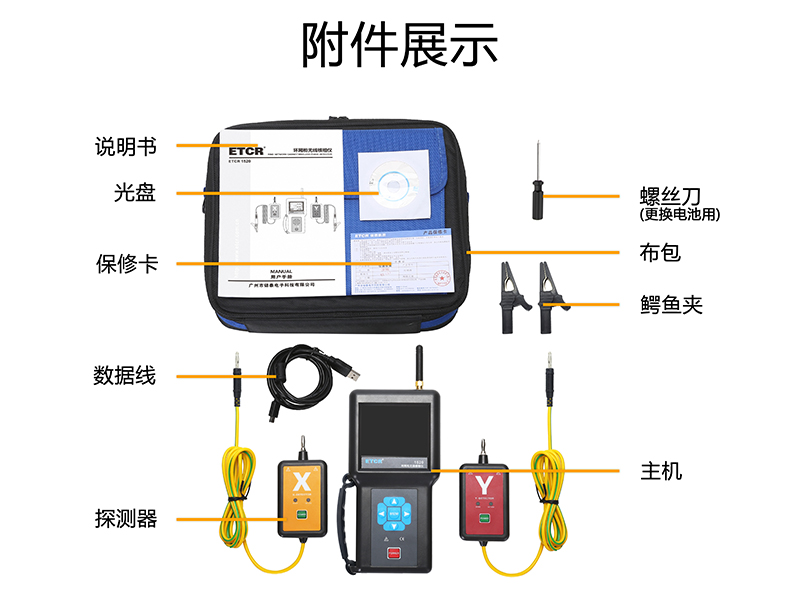

ETCR1520环网柜无线核相仪由主机、探测器、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。

二．技术规格

功    能	环网柜核相及频率、相位、相序测试
电    源	主  机：DC9V，6节5号碱性电池LR6 探测器: DC6V，4节纽扣电池LR44
核相电压	AC  5V～600V
核相距离	30米
相别定性	同相:－20°～20°；异相: 100°～140°和220°～260°
量    程	测试相位：0°～360°
	测试频率：45.0Hz～65.0Hz
精    度	相位：≤±8°
	频率：≤±2Hz
分 辩 率	相位：1° 频率：0.1Hz
发射频率	433MHz、315MHz
LCD尺寸	3.5寸彩屏；显示域：71mm×53mm
相位指示	向量图及数字同时显示
显示速率	2次/秒
数据存储	200组(掉电或更换电池不会丢失数据)
自动关机	开机约5分钟仪表将自动关机
电池电压	主机电池电压低符号显示时，提醒更换电池，此时测量的数据同样是准确的，请更换主机电池。 探测器“BAT  LOW”指示灯快速闪烁，表示其电池电量不足，请更换探测器电池。
额定电流	探测器：30mA max；主机：150mA max
仪表质量	仪器：750g(含电池)
仪器尺寸	主机195mm×100mm×45mm； 探测器120mm×54mm×30mm
绝缘试验	主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
外界干扰	无特强电磁场；无433MHz 、315MHz同频干扰
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
防护等级	IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求
	符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准
