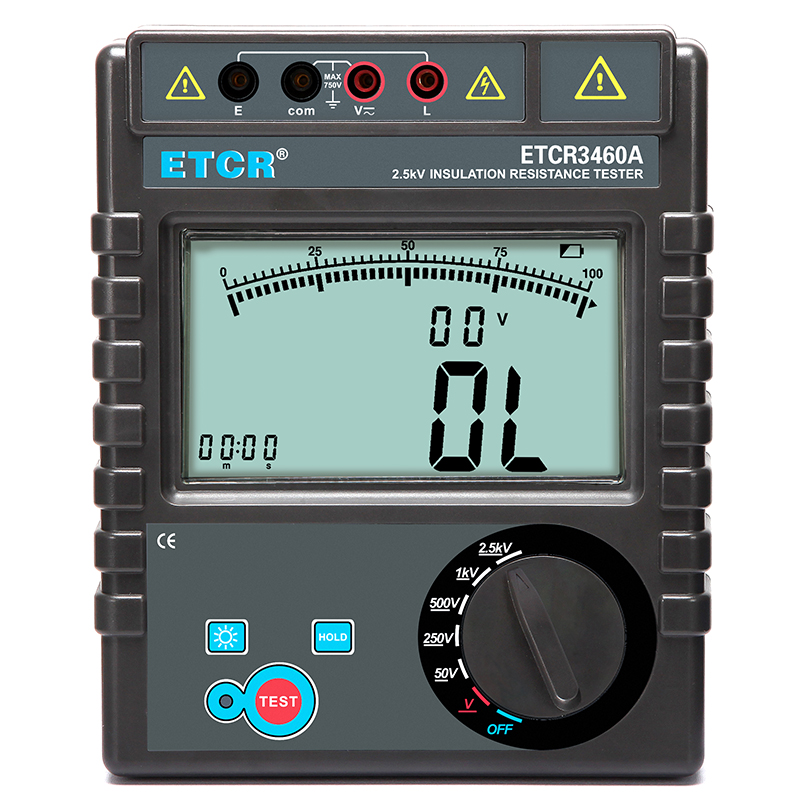

产品名称：ETCR3460A绝缘电阻测试仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR3460A、3460B绝缘电阻表-产品彩页（新版）
ETCR3460A 绝缘电阻测试仪校准证书20230208
ETCR3460A-绝缘电阻测试仪 CE证书（2024） 61326
一．简介
ETCR3460系列绝缘电阻表又名兆欧表，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安荃。缘电阻值，测试时间，输出电压同屏显示，同时还具备测量交流电压、直流电压功能。本系列仪表zui大输出电压5000V，zui大测试阻值1000GΩ，zui大短路电流2mA。
ETCR3460系列绝缘电阻表整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。适用于测量各种绝缘材料的电阻值及变压器、电机及电器设备等的绝缘电阻。
二．型号类别
|
型号 |
zui高额定电压 |
绝缘电阻量程 |
电压量程 |
|
ETCR3460A |
2500V |
0.1MΩ～200GΩ |
0V～750V |
|
ETCR3460B |
5000V |
0.1MΩ～1000GΩ |
0V～750V |
三、量程及精度
1、保证绝缘电阻测试精度的温湿度值
|
绝缘电阻范围 |
保证绝缘电阻精度的湿度值 |
保证绝缘电阻 精度的温度值 |
|
1MΩ-100MΩ |
<85% RH(无凝露) |
23℃±5℃
|
|
101MΩ-20GΩ |
<75% RH(无凝露) |
|
|
21GΩ-1000GΩ |
<65% RH(无凝露) |
2、量程及精度
|
测量功能 |
输出电压 |
测量范围（Ω） |
精度 |
分辨率 |
|
绝缘电阻 |
50V |
0.10M～1M |
±3%rdg±5dgt |
0.01M |
|
1M～1G |
±5%rdg±5dgt |
0.1M |
||
|
1G～4G |
±10%rdg±5dgt |
0.1G |
||
|
250V |
0.50M～1M |
±3%rdg±5dgt |
0.01M |
|
|
1M～1G |
±5%rdg±5dgt |
0.1M |
||
|
1G～20G |
±10%rdg±5dgt |
0.1G |
||
|
500V |
1M～1G |
±5%rdg±5dgt |
0.1M |
|
|
1G～40G |
±10%rdg±5dgt |
0.1G |
||
|
1000V |
2M～1G |
±5%rdg±5dgt |
0.1M |
|
|
1G～80G |
±10%rdg±5dgt |
0.1G |
||
|
2500V |
10M～1G |
±5%rdg±5dgt |
0.1M |
|
|
1G～100G |
±10%rdg±10dgt |
0.1G |
||
|
100G～200G |
±10%rdg±10dgt |
1G |
||
|
5000V |
50M～1G |
±5%rdg±5dgt |
0.1M |
|
|
1G～100G |
±5%rdg±5dgt |
0.1G |
||
|
100G～1000G |
±10%rdg±10dgt |
1G |
||
|
交流电压 |
AC/DC： 0.0V～750V |
±5%rdg±5dgt |
0.1V |
|
注：常用电气单位换算
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
四．技术规格
|
功能 |
绝缘电阻测试,交流电压测试, 直流电压测试 |
|
电源 |

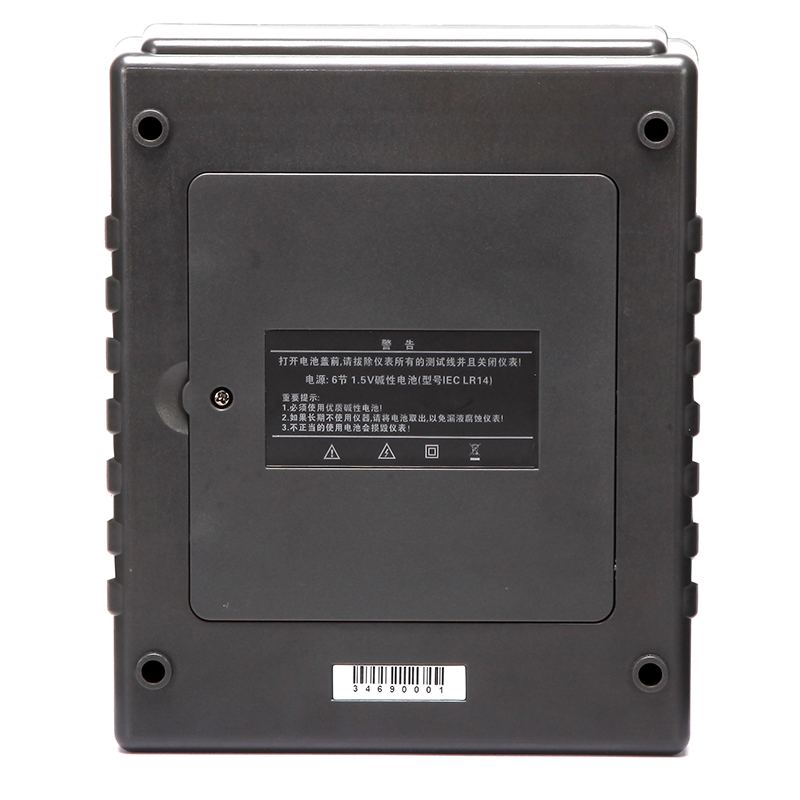

DC 1.5V 6节LR14干电池 |
|
额定电压 |
ETCR3460A：50V;250V;500V;1000V;2500V ETCR3460B：50V;250V;500V;1000V;2500V;5000V |
|
输出电压精度 |
（5%～10%）±10V |
|
绝缘电阻量程 |
ETCR3460A：0.1MΩ～200GΩ ETCR3460B：0.1MΩ～1000GΩ |
|
电压量程 |
AC/DC:0V～750V |
|
短路电流 |
2mA MAX |
|
zui大容性负载 |
1uF |
|
换档 |
转动换档旋钮可以选择相应档位 |
|
背光 |
可控灰白色背光，适合昏暗场所使用 |
|
显示模式 |
4位超大LCD显示，对比度明显 |
|
测量指示 |
测量中LED闪烁,蜂鸣器响 |
|
LCD尺寸 |
108mm×65mm |
|
仪表尺寸 |
长宽高：约212mm×175mm×76mm |
|
测量时间 |
单次测试时间为10min，测试过程中用户可手动停止或10min后自动停止，且屏幕显示测量数据。 |
|
电池电压 |
电池欠压符号显示，电池电压低时提醒及时更换电池 |
|
自动放电功能 |
放电时 |
|
自动关机功能 |
开机15分钟后自动关机 |
|
功耗 |
待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |
|
质量 |
仪表：约1360g (含电池)；总质量：约2.4kg（含包装） |
|
工作温湿度 |
-10℃～40℃；80%RH以下 |
|
存放温湿度 |
-20℃～60℃；70%RH以下 |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
