ETCR9550B无线高低压CT变比测试仪
一、产品功能
35kV以下电流互感器(CT)的一二次回路的电流、变比、角差、极性、相别测试。
二、产品特点
1.电流钳采用高性能坡莫合金材料制作,独有的磁屏蔽及CT数字集成技术,抗干扰强,测试精度高。
2.一次高压电流钳使用自动插拔结构,通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,安荃省时快捷。
3.一次高压电流钳采用无线传输方式,传输距离100m。
4.一次柔性电流钳特别适用于狭小空间和排线密集场所,测试更加方便快捷。
数据保持功能,数据存储功能,数据上传功能。
三、技术规格
一次高压电流钳测试精度 |
量程:0.00A~800A;分辨率:0.01A;精度:±0.5%FS(23℃±3℃,70%RH以下,导线处于钳口中心位置) |
一次柔性电流钳测试精度 |
量程:0.0A~3000A;分辨率:0.1A;精度:±1.0%FS |
二次电流测试精度 |
量程:0.00mA~5A;分辨率:0.01mA;精度:±0.5%FS |
变比测量范围 |
1~9999 |
角差测试精度 |
量程:0~360°;分辨率:1°;精度:±3° |
电 源 |
DC6V 碱性干电池LR03(1.5V AAA×4) |
主机尺寸 |
165mm×78mm×42mm; |
一次高压电流钳尺寸 |
钳口尺寸:φ48mm;外形尺寸:255mm×84mm×39mm; |
一次柔性电流钳尺寸 |
钳口尺寸:φ200mm;外形尺寸:200mm×245mm×13mm |
二次低压电流钳尺寸 |
钳口尺寸:φ16mm;外形尺寸:110mm×53mm×22mm |
绝缘杆尺寸 |
约4300mm |
仪表质量 |
约6.5kg(含绝缘杆及附件) |
采样速率 |
2次/秒 |
一次电流钳传输距离 |
无线传输距离100m |
电流钳连接线长 |
2m |
数据存储 |
3000组,按左箭头键保持数据并自动编号存储(掉电或更换电池不会丢失数据) |
数据保持 |
按左箭头键保持数据,HOLD符号显示,再按HOLD键取消保持 |
数据查阅 |
按右箭头键可以进入数据查阅模式 |
数据上传 |
配备USB接口、通讯线及软件,存储数据可以上传电脑,用于读取、保存、打印等。 |
溢出显示 |
超量程溢出功能:“OL ”符号显示 |
无信号指示 |
当主机没有收到发射信号时提示“无信号” |
自动关机 |
开机约15分钟后,仪表将自动关机 |
电池电压 |
当电池电压低于5.2V±0.3V时,电池电压低符号“”显示,提醒更换电池 |
外界干扰 |
避免特强电磁场;避免433MHz、315 MHz同频干扰 |
工作温湿度 |
-15℃~50℃;70%RH以下 |

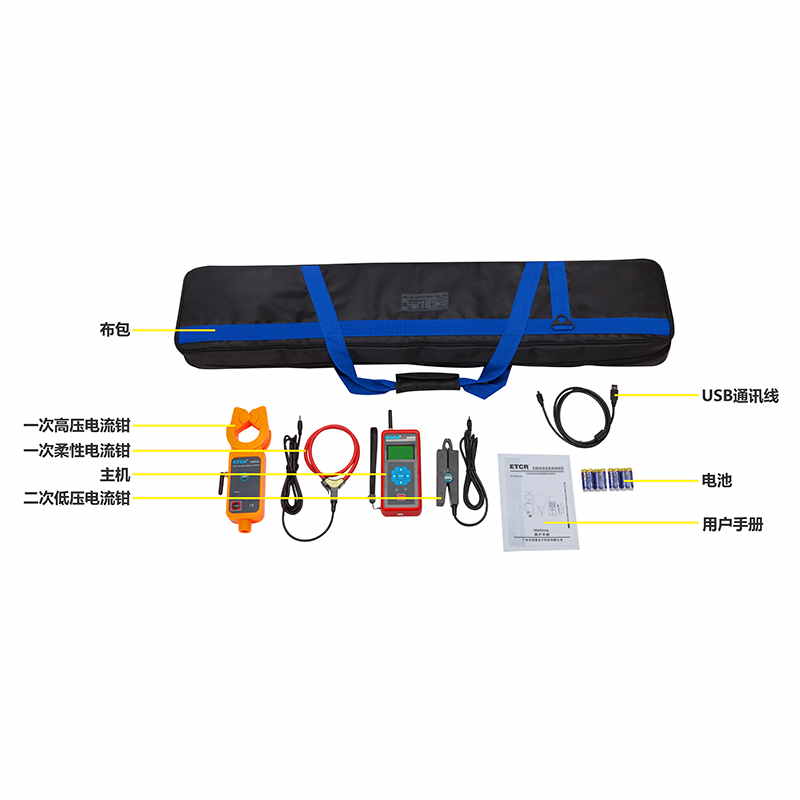

随机附件 |
主机:1件;一次高压电流钳:1件;一次柔性电流钳:1件;二次电流钳:1件; USB专用通讯线:1件;伸缩绝缘杆:1根;电池LR03:8个;工具包:1件 |
