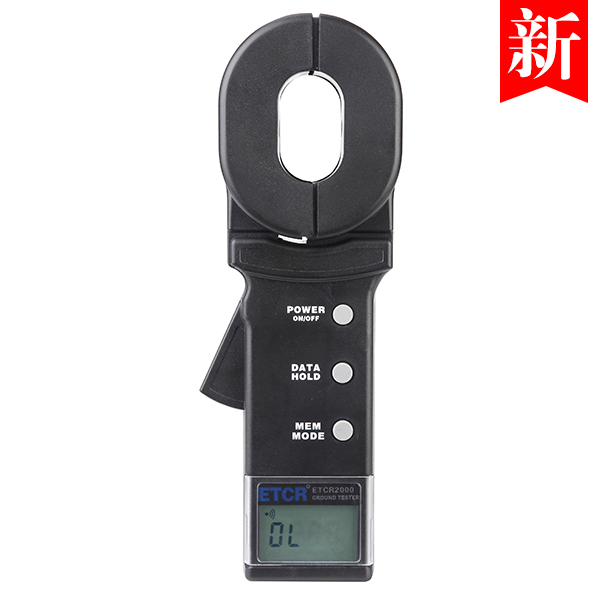

产品名称：ETCR2000钳形接地电阻测试仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR2000、2000A、2000C钳形接地电阻仪-产品彩页
ETCR2000-钳形接地电阻测试仪 CE证书（2024）61326
ETCR2000 广州高铁校准报告20240328
一．简介
ETCR系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安荃快速、使用简便。
ETCR系列钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
另外，C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
二．规格
1．系列型号
|
型号 |
钳口尺寸 |
电阻量程 |
电流量程 |
数据存储 |
报警功能 |
|
ETCR2000 |
55X32mm |
1000Ω |
—— |
99组 |
有 |
|
ETCR2000A |
55X32mm |
200Ω |
—— |
99组 |
有 |
|
ETCR2000C |
55X32mm |
1000Ω |
0-30A |
99组 |
有 |
2．量限及准确度
|
电阻量程 |
测量范围 |
分辨力 |
准确度 |
|
0.010Ω-0.099Ω |
0.001Ω |
±（1%＋0.01Ω） |
|
|
0.10Ω-0.99Ω |
0.01Ω |
±（1%＋0.01Ω） |
|
|
1.0Ω-49.9Ω |
0.1Ω |
±（1%＋0.1Ω） |
|
|
50.0Ω-99.5Ω |
0.5Ω |
±（2%＋0.5Ω） |
|
|
100Ω-199Ω |
1Ω |
±（3%＋1Ω） |
|
|
200Ω-395Ω |
5Ω |
±（6%＋5Ω） |
|
|
400-590Ω |
10Ω |
±（10%＋10Ω） |
|
|
600Ω-1000Ω |
20Ω |
±（20%＋20Ω） |
|
|
电流量程 |
0.00mA -9.95mA |
0.05mA |
±（2.5%＋1mA） |
|
10.0mA -99.0mA |
0.1mA |
±（2.5%＋5mA） |
|
|
100mA -299mA |
1mA |
±（2.5%＋10mA） |
|
|
0.30A-2.99A |
0.01A |
±（2.5%＋0.1A） |
|
|
3.0A-9.9A |
0.1 A |
±（2.5%＋0.3A） |
|
|
10.0A-19.9A |
0.1 A |
±（2.5%＋0.5A） |
|
|
20.0A-30.0A |
0.1 A |
±（3%＋1A） |
3．技术规格
电源：
6VDC（4节5号碱性干电池）
工作温度：
-20℃-55℃
相对湿度：
20%RH-90%RH
液晶显示器：
4位LCD数字显示，长宽47×28.5mm
钳表质量(含电池)：
1130g
钳表尺寸：
长275mm、宽85mm、厚56mm
保护等级：
双重绝缘

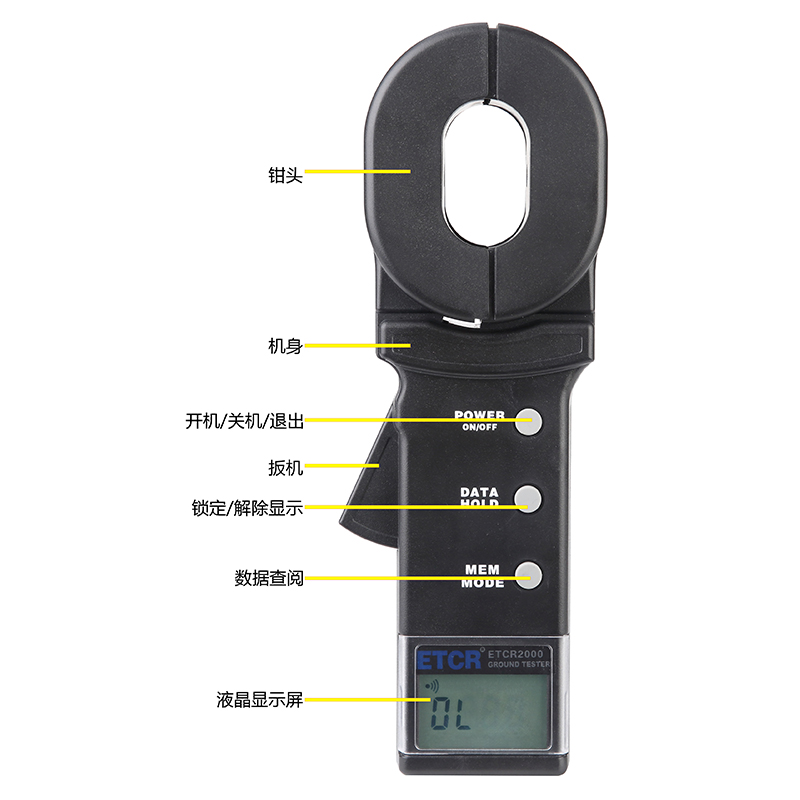

结构特点：
钳口方式
量程换档：
自动
外部磁场：
＜40A/m
外部电场：
＜1V/m
单次测量时间：
0.5 秒
电阻测量频率：
＞1KHz
电阻测量Max分辨率：
0.001Ω
电阻测量范围：
0.01-200Ω(1000Ω)
*电流测量范围：
0-30A（C型）
被测电流频率：
50/60Hz
可存储测量数据：
99组
电阻报警临界值设定范围：
1-199Ω
*电流报警临界值设定范围：
1-499mA（C型）
注：“*”适用于C型。
