产品名称：ETCR2200多功能钳形接地电阻测试仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR2200多功能钳形接地电阻仪-产品彩页
ETCR2200-钳形接地电阻测试仪 CE证书（2024）61326
ETCR2200是我公司技术研发团队对技术品质的追求，通过不断完善推出的又一款多功能钳形接地电阻仪，具有USB通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试、增加实时时钟功能显示当前时间，支持多参数同屏显示功能，能同时显示接地电阻和接地漏电电流，更加实用、便捷、高效，主要性能体现在：
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用先进的算法及数字集成处理技术。
增加实时时钟功能，显示当前测试的实时时间。

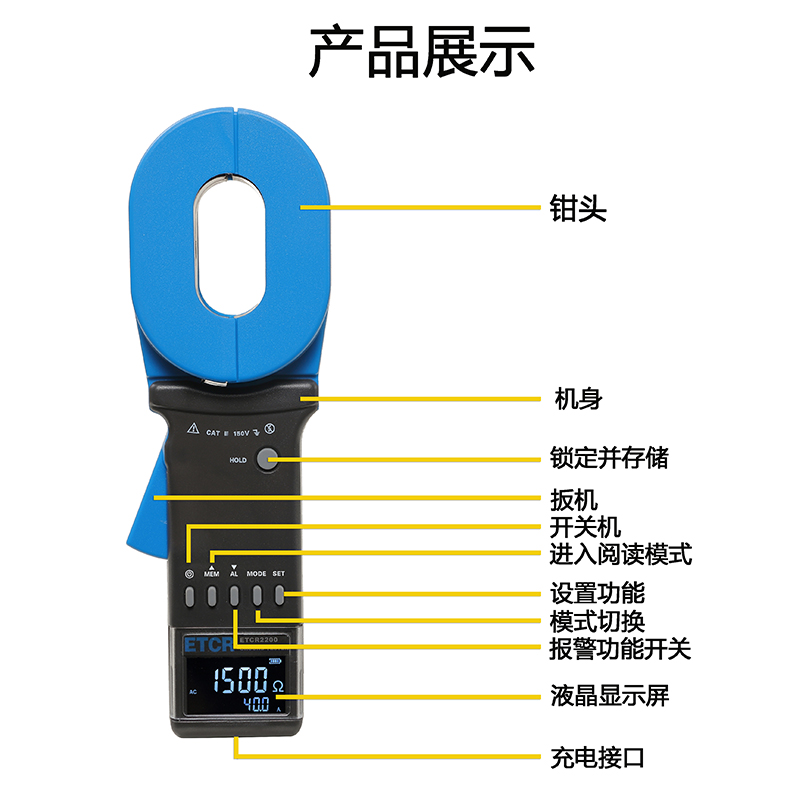

全新外观设计，面板6键操作，性能直通。
增加声光报警功能，“嘟--嘟--嘟--”报警声。
增加干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
增加多种显示模式组合，可选择电阻+电流、电阻+时间、电流+时间同屏显示。
测量范围更大：0.01Ω-1500Ω、0.001mA-40.0A。
存储数据999组，功耗更低，zui大启动、工作电流小于50mA。
采用可充电电池用户使用更方便。
监控软件具有在线实时监控、历史查询、软件报警设置、历史数据读取、保存、报表等功能。历史数据可以选择保存为Txt文本或Word格式。
ETCR2200钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助接地极，安荃快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR2200钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
二．规格
1．量程及准确度
|
测量模式 |
测量范围 |
分辨力 |
准确度 |
|
电阻 |
0.010Ω-0.099Ω |
0.001Ω |
±（1%rdg＋0.01Ω） |
|
0.10Ω-0.99Ω |
0.01Ω |
±（1%rdg＋0.01Ω） |
|
|
1.0Ω-49.9Ω |
0.1Ω |
±（1%rdg＋0.1Ω） |
|
|
50.0Ω-99.5Ω |
0.5Ω |
±（1.5%rdg＋0.5Ω） |
|
|
100Ω-199Ω |
1Ω |
±（2%rdg＋1Ω） |
|
|
200Ω-395Ω |
5Ω |
±（5%rdg＋5Ω） |
|
|
400Ω-590Ω |
10Ω |
±（10%rdg＋10Ω） |
|
|
600Ω-880Ω |
20Ω |
±（20%rdg＋20Ω） |
|
|
900Ω-1500Ω |
30Ω |
±（25%rdg＋30Ω） |
|
|
电流 |
0.000mA -0.999mA |
0.001mA |
±（1.5%rdg＋0.5mA） |
|
0.00mA -9.95mA |
0.01mA |
±（2%rdg＋1mA） |
|
|
10.0mA -99.0mA |
0.1mA |
±（2.5%rdg＋5mA） |
|
|
100mA -300mA |
1mA |
±（2.5%rdg＋20mA） |
|
|
0.30A-2.99A |
0.01A |
±（2.5%rdg＋0.1A） |
|
|
3.0A-9.9A |
0.1A |
±（2.5%rdg＋0.3A） |
|
|
10.0A-19.9A |
0.1 A |
±（2.5%rdg＋0.5A） |
|
|
20.0A-40.0A |
0.1 A |
±（3%rdg＋1A） |
2．技术规格
|
电阻量程 |
0.010Ω-1500Ω |
|
电阻分辨力 |
0.001Ω |
|
电阻zui高精度 |
±（1%rdg＋0.01Ω） |
|
电流量程 |
0.000mA-40.0A |
|
电流分辨力 |
0.001mA |
|
电流zui高精度 |
±（1.5%rdg＋0.5mA） |
|
数据存储 |
999组 |
|
接 口 |
USB接口，软件监控，数据上传电脑，动态显示 |
|
自检时间 |
≤1s，开机快速进入测试模式 |
|
工作电流 |
≤50mA |
|
操作按钮 |
6个软键，性能直通 |
|
通讯线长 |
1.5m(USB数据线) |
|
时钟功能 |
显示时、分 |
|
声光报警 |
“嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警闪烁指示 |
|
报警临界值设定范围 |
电阻：1-199Ω； 电流：1-499mA |
|
电 源 |
3.7VDC（可充电锂电池2600mAh） |
|
自动关机 |
仪表无操作5分钟后闪烁30S，然后自动关机 |
|
工作温湿度 |
-20℃-55℃；10％RH-90％RH |
|
液晶显示器 |
47mm×28.5mm |
|
钳口尺寸 |
65mm×32mm |
|
钳口张开尺寸 |
32mm |
|
钳表质量 |
约1230g(含电池)；总质量约2.5kg（含包装） |
|
钳表尺寸 |
295mm×98mm×66mm |
|
保护等级 |
双重绝缘 |
|
结构特点 |
钳形CT |
|
换 档 |
全自动换档 |
|
外部磁场、电场 |
＜40A/m；＜1V/m |
|
单次测量时间 |
0.5秒 |
|
电阻测量频率 |
＞1KHz |
|
被测电流频率 |
50/60Hz自动 |
