产品名称：ETCR2800KC开合式接地电阻在线检测仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR2800KB-2800KC产品彩页
ETCR2800KB-接地电阻在线测试仪 CE证书（2024） 61326
ETCR2800系列485配置工具及协议

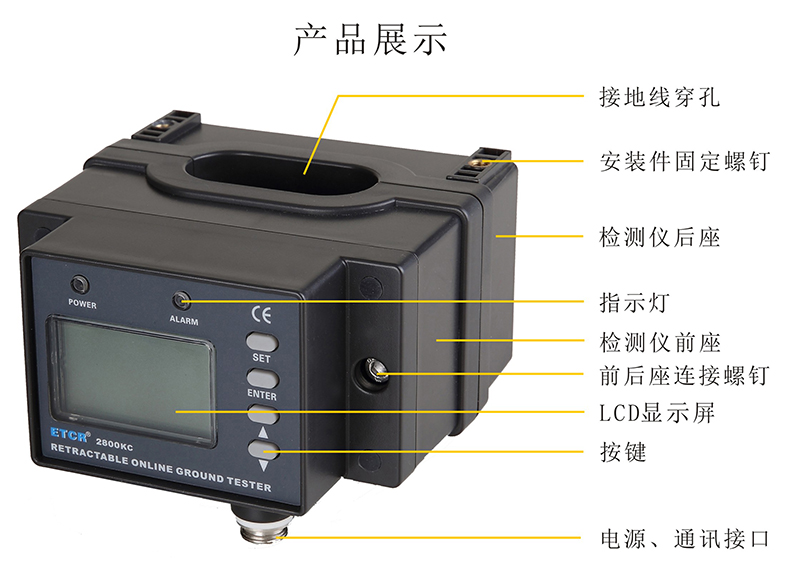

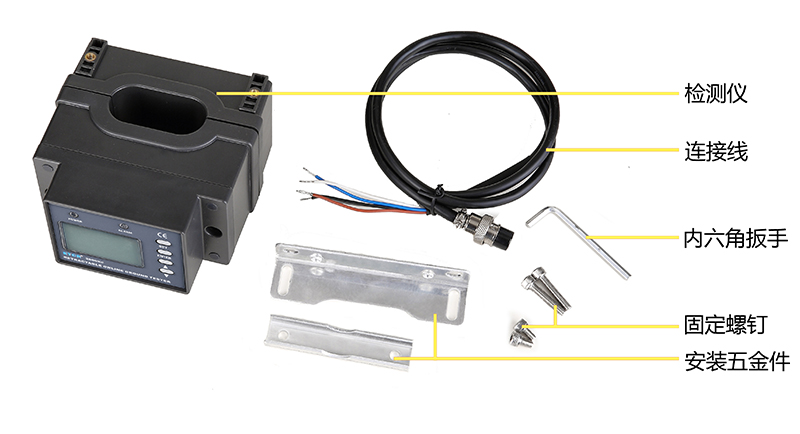

一．简介
接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。ETCR2800B、ETCR2800C为闭环结构，安装时须段开接地引下线；ETCR2800KB、ETCR2800KC为开合式结构，安装时无需断开接地引下线，方便快捷。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS485有线通信或GPRS无线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板完全封闭，确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。
接地电阻在线检测仪适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。
接地电阻在线检测仪可以单个安装使用（仅C型、KC型），也可以自行组建成有线网络系统或无线网络系统使用。有线网络系统通过RS485通讯方式传输数据，由检测仪、【通讯器、监控软件、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于近距离接地电阻监测。无线网络系统通过GPRS通讯方式传输数据，由检测仪(GPRS模块内置)、【SIM通讯卡、电源适配器、监控软件、电脑（以上须用户自备和二次开发）】等组成，适合于远距离接地电阻监测。有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
其中，ETCR2800C、ETCR2800KC型可以通过LCD直接显示被测值，还可以通过检测仪设置报警临界值，具有声光报警指示，非常适合于无需组建网络时独立安装使用。我公司的接地电阻在线检测仪已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex iaⅡB T3 Ga。防爆合格证号：CE18.2332X。它可应用于相应的易燃易爆环境中。
二．检测仪型号区别
|
型 号 |
结构 |
LCD |
声光报警 |
报警设置 |
GPRS通讯 |
|
ETCR2800B |
闭环 |
无 |
有 |
后台设置 |
选购 |
|
ETCR2800C |
闭环 |
有 |
有 |
有 |
选购 |
|
ETCR2800KB |
开合式 |
无 |
有 |
后台设置 |
选购 |
|
ETCR2800KC |
开合式 |
有 |
有 |
有 |
选购 |
|
ETCR2800N |
闭环内置式 |
无 |
无 |
后台设置 |
选购 |
|
ETCR2800T |
闭环不锈钢壳体 |
无 |
无 |
后台设置 |
选购 |
注：B型、KB型必须组建网络使用，C型、KC型可独立安装使用，也可以自行组建网络使用。
三．技术规格
|
功 能 |
回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测 |
|
CT 结 构 |
闭环（B、C型） 开合式（KB、KC型） |
|
电 源 |
检测仪：6VDC～12VDC，150mA Max. (Ui：9V；Ii：150mA；Ci:0μF；Li:0mH；Pi：0.1W)（用户外部提供) ，本安设备与**栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
|
电阻量程 |
0.01Ω～200Ω（ETCR2800B、ETCR2800C） |
|
0.01Ω～100Ω（ETCR2800KB、ETCR2800KC） |
|
|
分 辨 率 |
0.001Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
CT尺寸 |
60mm×28mm（B、C型） 56mm×26mm（KB、KC型） |
|
溢出指示 |
显示值大于200Ω时，LCD显示“OLΩ”符号 |
|
电源通讯线 |
1条，长1米(5芯线) |
|
接线标识 |
红/棕色---电源输入正；黑色---电源输入地； 蓝色---RS485信号正；灰色---RS485信号负； 白---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
|
通讯方式 |
有线网络组网时：RS485通信方式(支持ModBus协议) 无线网络组网时：RS485或GPRS通信方式(支持ModBus协议) |
|
网络点数 |
有线网络：1～255个接地点，可扩展 无线网络：60000个接地点，可扩展 |
|
通讯距离 |
有线网络：约1500米，可扩展 无线网络：不限制 |
|
报警指示 |
B型、KB型：检测仪声光报警 C型、KC型：检测仪声光报警和LCD显示 |
|
报警设置 |
B型、KB型：后台设置 C型、KC型：检测仪面板设置、后台设置 |
|
数据显示 |
B型、KB型：无 C型、KC型：4位LCD直接显示 |
|
LCD尺寸 |
47mm×28.5mm（仅C型、KC型） |
|
外形尺寸 |
检测仪：132mm×130mm×76mm（B、C型） 检测仪：124mm×118mm×76mm（KB、KC型） |
|
质 量 |
检测仪：约1KG； |
|
工作温湿度 |
-20℃～55℃；20％RH～90％RH |
|
温湿度误差 |
不超过5% |
|
换 档 |
全自动换档 |
|
地线干扰电流 |
应避免 |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
单次测量时间 |
约0.5秒 |
|
功 耗 |
检测仪：150mA Max. |
|
防爆标志 |
Ex ia ⅡB T3 Ga |
|
防爆合格证号 |
CE13.226 2X |
|
防护等级 |
IP54 |
|
供电方式 |
外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式**栅接入检测仪，**栅置于非危险场所内。 |
