产品名称：ETCR4000A多功能双钳相位伏安表
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR4000A产品彩页
ETCR4000A 广州高铁校准证书20221222
ETCR4000A-双钳相位伏安表 CE证书（2024） 61326
一． 简介
ETCR4000A智能型双钳数字相位伏安表(又称：全自动双钳数字相位伏安表)是我公司精心研制的一款专为现场测试的全自动、多功能、数字式、智能型仪表，是对机械旋钮式相位伏安表的升级，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数等，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安荃、准确、便捷的新型电力仪表。

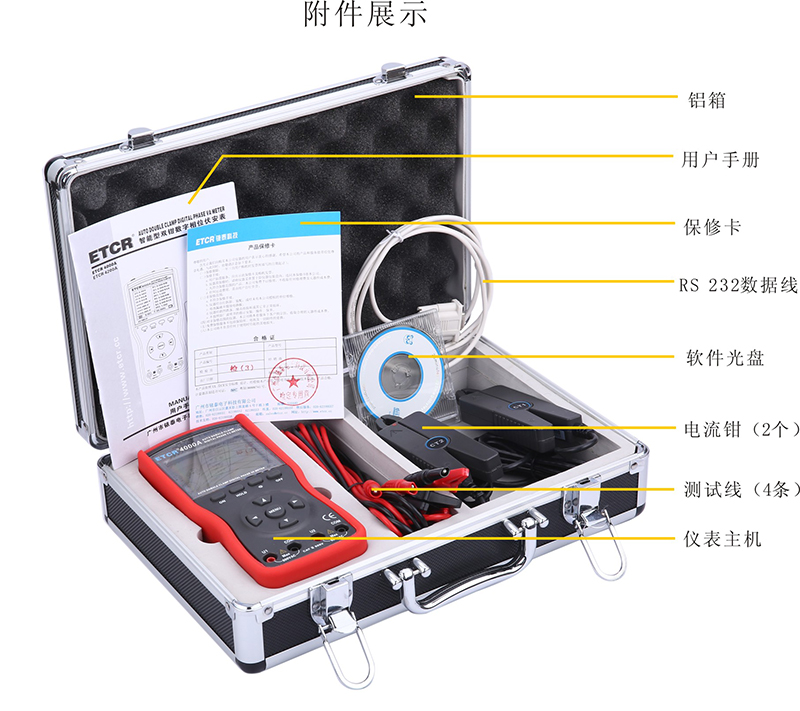

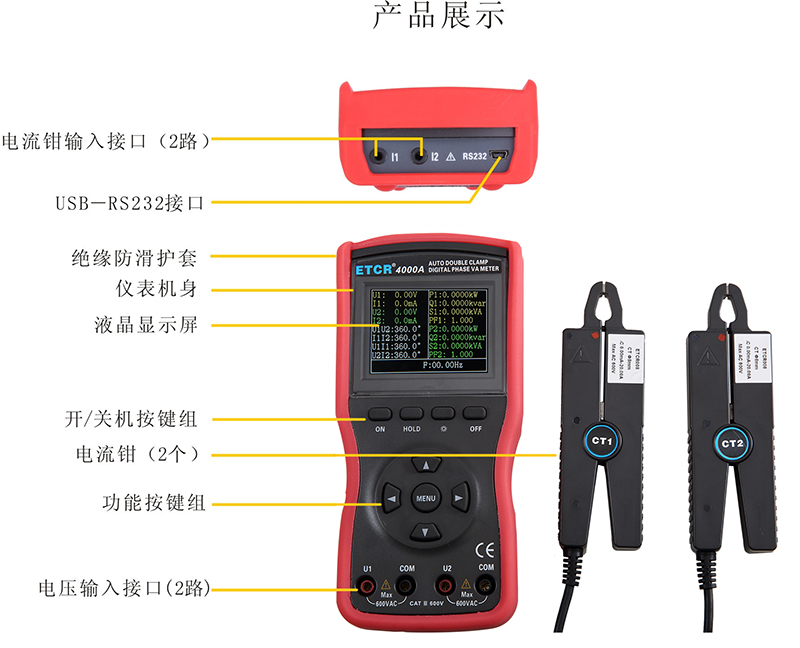

ETCR4000A智能型双钳数字相位伏安表选用新型材料设计制作外壳模具，配有的防振、防滑、高绝缘护套，采用2.8寸TFT彩色液晶屏，所有参数同屏显示，一目了然，尽显精美豪华外观。仪表配有USB-RS232接口，可存储1200组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，能读取、保存、报表、打印历史数据等。同时，尖小形钳口适合于排线密集的地方，能满足不同场所需求。
智能型双钳数字相位伏安表别名：全自动双钳数字相位伏安表、多功能双钳数字相位伏安表、全自动相位伏安表、数字相位伏安表等，完全包含普通机械式双钳数字相位伏安表的功能，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。
二．技术规格
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿度 |
40%～60% |
＜80% |
---- |
|
信号波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信号频率 |
50Hz±1Hz |
45Hz～65Hz |
---- |
|
仪表工作电压 |
9V±0.1V |
9V±1.5V |
---- |
|
测相位频率相序时 电流幅值 |
200mA±3mA |
2mA～20A |
---- |
|
测相位频率相序时 电压幅值 |
100V±10V |
10V～600V |
---- |
|
测功率功率因数时 电流幅值 |
200mA±3mA |
20mA～20A |
---- |
|
测功率功率因数时 电压幅值 |
100V±10V |
10V～600V |
---- |
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．一般规格
|
功 能 |
同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
|
电 源 |
DC9V 碱性干电池(1.5V AA×6) |
|
量 程 (全自动) |
电压：AC 0.00V～600V |
|
电流：AC 0.0mA～20.0A |
|
|
相位：0.0°～360.0° |
|
|
频率：45.00Hz～65.00Hz |
|
|
有功功率：0.0W～12kW |
|
|
无功功率：0.0var～12kvar |
|
|
视在功率：0.0VA～12kVA |
|
|
功率因数：-1～+1 |
|
|
钳口尺寸 |
尖小形电流钳：7.5mm×13mm |
|
分辨率 |
电压：AC 0.01V |
|
电流：AC 0.1mA |
|
|
相位：0.1° |
|
|
频率：0.01Hz |
|
|
有功功率：0.1W |
|
|
无功功率：0.1var |
|
|
视在功率：0.1VA |
|
|
功率因数：0.001 |
|
|
数据存储 |
1200组 |
|
RS232接口 |
USB-RS232接口，所存数据上传电脑，便于分析管理数据 |
|
功 耗 |
开启背光灯zui大耗电135mA，电池连续工作约6小时 |
|
关闭背光灯仪表耗电90mA，电池连续工作约9小时 |
|
|
显示模式 |
2.8寸TFT彩色液晶屏,显示域58mm×44mm |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
自动关机 |
无操作约15分钟后，仪表自动关机，以降低电池消耗 |
|
背光功能 |
有，适合昏暗场所及夜间使用；无操作五分钟后关闭背光 |
|
电压检测 |
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
主机：550g(带电池) |
|
电流钳：170g×2 |
|
|
测试线：250g |
|
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m×φ4mm |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
3．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
AC 0.00V～600V |
0.01V |
±(0.5%量程) |
|
电 流 |
AC 0.0mA～20.0A |
0.1mA |
±(0.5%量程) |
|
相 位 |
0.0°～360° |
0.1° |
±1° |
|
有功功率P |
0.0W～12kW |
0.1W |
±(1.0%量程) |
|
无功功率Q |
0.0var～12kvar |
0.1var |
±(1.0%量程) |
|
视在功率S |
0.0VA～12kVA |
0.1VA |
±(1.0%量程) |
|
功率因数PF |
-1～+1 |
0.001 |
±0.03 |
|
频 率F |
45Hz～65Hz |
0.01Hz |
±(1.0%量程) |
注1：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°。
