简单介绍:
ETCR4400三相相位伏安表能同时测量电压幅值、电流幅值、电压相位、电流相位、电压与电流间相位、频率、功率、有功功率、无功功率,实时显示三相电压和三相电流的矢量图。可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路设备等。ETCR4400三相相位伏安表测量精度高,电压、电流精度达0.3级;相位精度达±0.3°,采用大量程锂电池供电,触摸彩屏,中文界面,操作简易快捷,还具备USB接口,数据上传电脑功能。
详情介绍:

一、简介

ETCR4400多功能三相相位伏安表是一款触摸屏的多功能仪表,可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率,并且能够实时显示三相电压和三相电流的矢量图此外还可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠广泛适用于电力、石油化工、冶金、铁路、气象等单位。

ETCR4400多功能三相相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片,所以本仪表具备非常高精度的电参数测量,能够实时显示待测参数的变化,同时具备一键保存数据的功能。

本仪器的具有如下功能及特点:

1. 测量精度高,电压、电流精度达0.3级;相位精度达±0.3°;

2. 可单相、两相、三相测量模式;三相四线制与三相三线制测量模式;

3. 测量人员只需接线操作,仪器自动测量,实时更新数据,便于现场分析;

4. 仪器采用完全隔离技术,避免**事故的发生;

5. 触摸彩屏,中文界面,操作简易快捷

二、量程与精度

测量类型

测量范围

精度

分辨率

电压

2V~700V

±0.3%rdg

0.0001

电流

0.001A-20A

±0.3%rdg

0.0001

相位

0°~360°

±0.3°

0.1

频率

45Hz~65Hz

±0.03Hz

0.0001

有功功率

0.002W~14000W

±0.3%rdg

0.0001

无功功率

0.002VAR~14000VAR

±0.3%rdg

0.0001

视在功率

0.002VA~14000VA

±0.3%rdg

0.0001

工作环境:23℃±3℃,HR<75%,被测导线处于钳口的中心位置

相位具体误差如下:

电流量程

50Hz

50 ± 1Hz

1mA~2mA

±5°三相三线±7°

±6°

2mA~20mA

±3°

±3°

20mA0.3A

±1°

±1°

0.3A~3A

±0.5°

±1°

3A~20 A

±0.3°

±1°

三、技术参数

电    源

DC 7.4V 5200mAH可充电锂电池

功能选项

触摸屏选择

显示模式

5寸触摸彩屏

LCD尺寸

108mm×65mm

主机尺寸

210mm×129mm×68mm

质    量

主机:约870g整机:约2000g(含包装箱)

测 试 线

黄、绿、红、黑色电压测试线1

电 流 钳

钳口尺寸φ8mm,3个

数据存储

1000组

数据查阅

数据上传

USB接口,测试记录数据上传计算机,可导出为Excel格式。

电池电压

电池电量指示显示,电池电压低于10%时提醒及时充电

自动关机

开机后15分钟无操作自动关机,关机前提醒关机

工作时间

充满电时,持续工作时间12小时

功    耗

工作(背光为50):320mA;

工作条件

温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝

存储条件

温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR

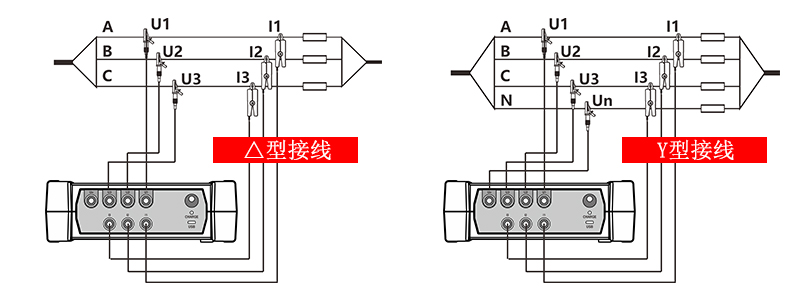

四、接线方式

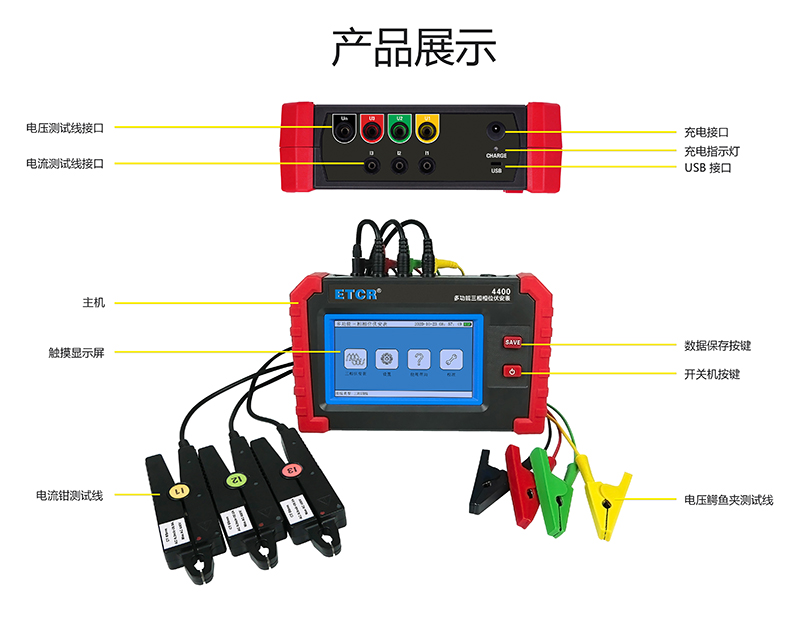

五、产品展示
