产品名称：ETCR5000电能质量分析仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
ETCR5000产品彩页
ETCR5000 电能质量分析仪 广东省计量报告20240407
ETCR5000-电能质量分析仪 EMC cemark EN 61326
一．产品简介
ETCR5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的zui大zui小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
ETCR5000电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现zui高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色 区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数（可根据需要选择），5s采集记录一次，可记录存储长达300天的趋势曲线记录。
二. 基本功能介绍：
1.测试功能：
波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段时间内的zui大/zui小值；相量图显示；各相谐波的测量，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的计算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数计算；COSφ位移功率因数（DPF）和功率因数（PF）的计算；闪变计算；三相不平衡计算（电压和电流）
2.捕捉和监测功能：
可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器zui多可同时存储150组瞬态波形。
3.启动电流监测：
可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
4.记录存储功能：
可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔5秒记录一次，约可以记录300天）
5.告警功能：
可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，zui多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的zui短时间。zui多可以存储12800组告警日志记录。
6.截屏功能：
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。zui多可同时保存60组截图
7.通讯功能：
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
8.设置功能：
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；可设定仪器的接线方式及电网类型；可选定不同电流钳和不同电压测试变比；可选定中文菜单或者英文菜单。
9.中/英文帮助菜单：
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
三．技术规格
1.一般规格
|
电 源 |
可充电锂电池组9.6V，外接充电器 |
|
电池电量指示 |
电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机 |
|
功 耗 |
耗电流590mA，电池连续工作约6小时 |
|
显示模式 |

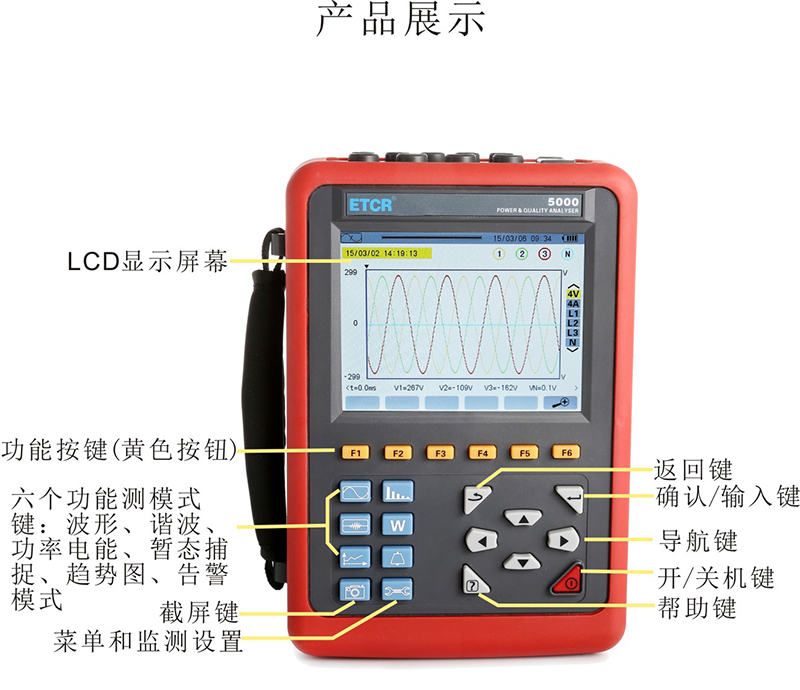

LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
|
仪器尺寸 |
长宽厚：240mm×170mm×68 mm |
|
钳口尺寸 |
008B尖小形电流钳：7.5mm×13mm (选型) 040B圆口形电流钳：35mm×40mm (选型) 068B圆口形电流钳：68mm×68mm (选型) 300F柔性线圈电流传感器（带积分器）：Φ300mm (选型) |
|
通道数 |

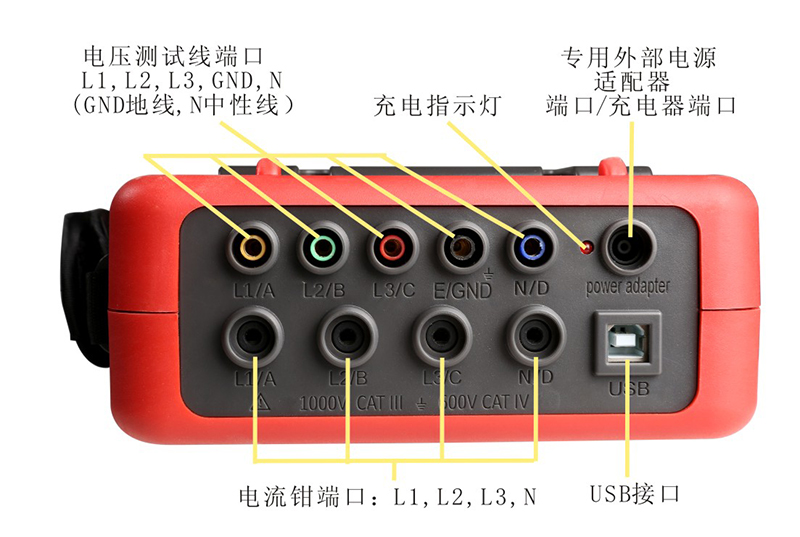

4路电压，4路电流 |
|
线电压 |
1.0V～2000V |
|
相电压 |
1.0V～1000V |
|
电 流 |
008B电流钳 10mA～10.0A 040B电流钳 0.10A～100A 068B电流钳 1.0A～1000A 300F柔性线圈电流传感器（带积分器） 10A～6000A |
|
频 率 |
40Hz～70Hz |
|
电力电量参数 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
电能参数 |
Wh，varh，Vah |
|
谐 波 |
有，0～50次 |
|
总谐波失真 |
有，0～50次，各相 |
|
专家模式 |
有 |
|
暂态记录组数 |
150组 |
|
电压闪变 |
有 |
|
启动电流模式 |
有，100秒 |
|
三相不平衡度 |
有 |
|
记 录 |
300天（同时记录20个参数，每5秒记录1点） |
|
zui小/zui大 记录值 |
有，可测一段时间内的zui大zui小值 |
|
告 警 |
40种不同类型参数选择，12800组告警日志 |
|
峰 值 |
有 |
|
相量图显示 |
自动 |
|
截图容量 |
60个 |
|
菜单语言 |
中文、英文 |
|
通讯接口 |
USB |
|
自动关机 |
在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 |
|
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 |
|
|
背光功能 |
有，适合昏暗场所及夜间使用 |
|
仪器质量 |
主机：1.6Kg(带电池) |
|
008B尖小形电流钳：170g×4 |
|
|
040B圆口形电流钳：185g×4 |
|
|
068B圆口形电流钳：530g×4 |
|
|
300F 柔性线圈电流传感器（带积分器）：330g×4 |
|
|
测试线和电源适配器：900g |
|
|
总质量：约9.2Kg(含包装) |
|
|
电压测试线长 |
3m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪器线路与护套外壳之间≥10MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
|
随机附件 |

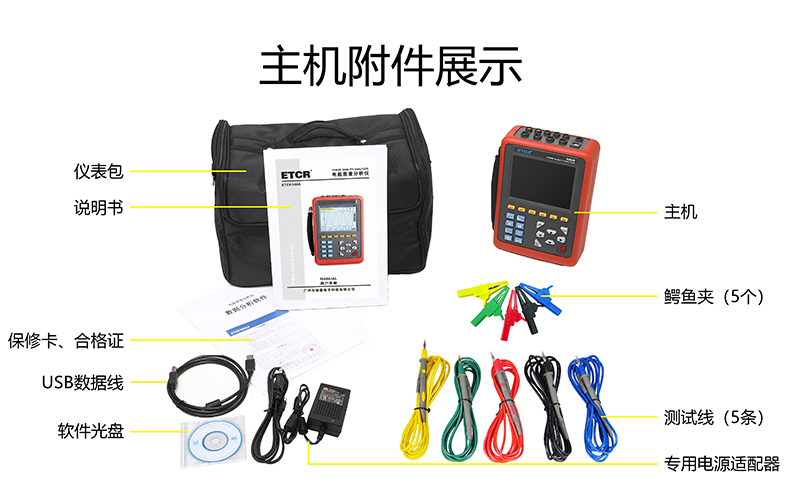

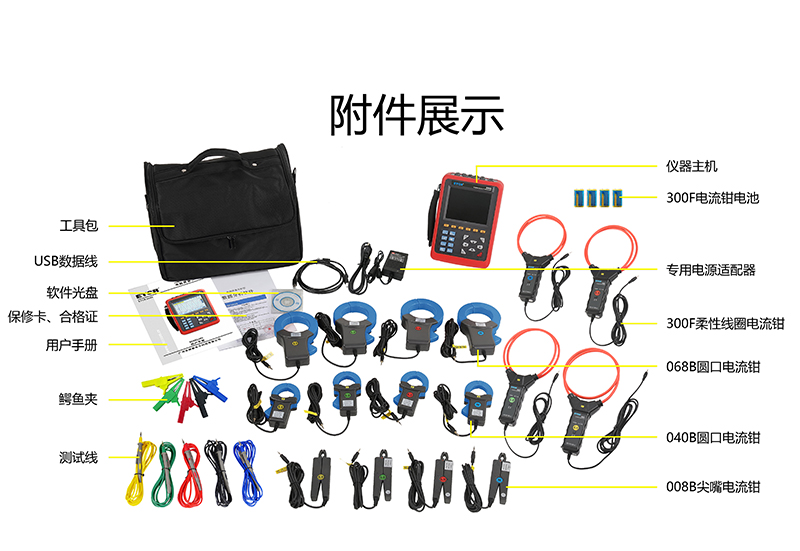

主机：1台；仪器包：1个；测试线：5条（黄，绿，红，蓝，黑各1条）；鳄鱼夹：5个；表笔：5个；充电器：1个；软件光盘：1个；锂电池组：1个；2G内存卡：1个；电流传感器（选购）。 |
2.仪器精度描述(不包括电流传感器)
下面的数据是在基准条件下和在理想的电流传感器（完全线性并且没有相位移）基础上的来分别介绍。
|
测量规格 |
测量范围 |
显示分辨率 |
参考范围内的zui大误差 |
|
频率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相电压真有效值 |
1.0V～1000V |
zui小分辨率0.1V |
±(0.5%+5dgt) |
|
线电压真有效值 |
1.0V～2000V |
zui小分辨率0.1V |
±(0.5%+5dgt) |
|
直流电压 |
1.0V～1000V |
zui小分辨率0.1V |
±(1.0%+5dgt) |
|
电流真有效值 |
10mA～1000A |
zui小分辨率1mA |
±(0.5%+2dgt) |
|
相电压峰值 |
1.0V～1414V |
zui小分辨率0.1V |
±(1.0%+5dgt) |
|
线电压峰值 |
1.0V～2828V |
zui小分辨率0.1V |
±(1.0%+5dgt) |
|
电流峰值 |
10mA～1414A |
zui小分辨率1mA |
±(1.0%+5dgt) |
|
峰值因数 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
zui小分辨率0.001W |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
无功功率 电感性&电容性 |
0.000VAR～9999.9kVAR |
zui小分辨率0.001VAR |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
视在功率 |
0.000VA～9999.9kVA |
zui小分辨率0.001VA |
±(1%+3dgt) |
|
功率因数 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt)；Cosφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5 |
|||
|
有功电能 |
0.000Wh～9999.9MWh |
zui小分辨率0.001Wh |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
无功电能 电感性&电容性 |
0.000VARh～9999.9MVARh |
zui小分辨率0.001VARh |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
视在电能 |
0.000VAh～9999.9MVAh |
zui小分辨率0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768～32.768 |
zui小分辨率0.001 |
±(1%+5dgt) |
|
位移功率因数(DPF) |
-1.000～1.000 |
0.001 |
±(1%+5dgt) |
|
谐波比(Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
谐波角(Vrms>50V) |
-179°～180° |
1° |
±(3°)谐波1～25次 |
|
±（10°）谐波26～50次 |
|||
|
总谐波率(DF或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因数(DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
变压器K因数 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
3.电流传感器特性
|
电流传感器型号 |
电流钳 |
电流真有效值 |
电流真有效值zui大误差 |
相位角φ zui大误差 |
|
ETCR 008B CT尺寸：Ф8mm |
|
10mA～99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA～10.0A |
±(1 % + 3dgt) |
±(1°) |
||
|

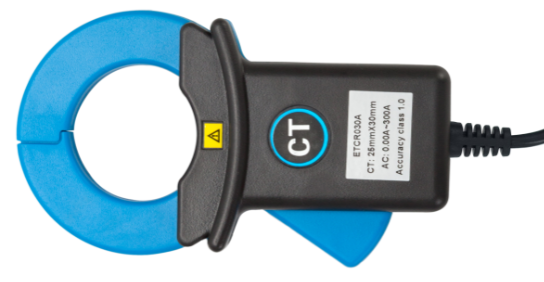

ETCR 040B CT尺寸：Ф40mm |
|
0.10A～0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A～100A |
±(1 % + 3dgt) |
±(1°) |
||
|

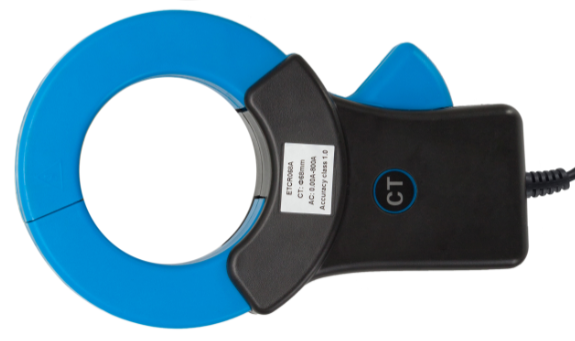

ETCR 068B CT尺寸：Ф68mm |
|
1.0A～9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A～1000A |
±(2 % + 3dgt) |
±(2°) |
||
|

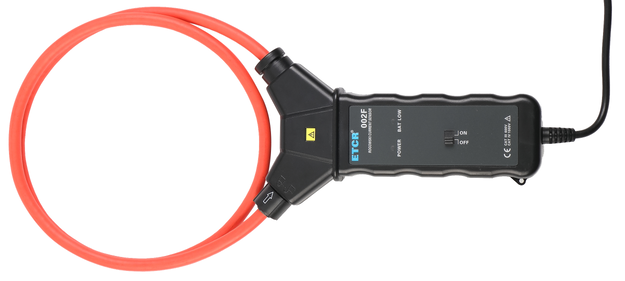

ETCR 300F CT尺寸：Ф300mm |
 |
10A～99A |
±(1 % + 3dgt) |
±(3°) |
|
100A～3000A |
±(1 % + 3dgt) |
±(2°) |
