简单介绍：
ETCR6100交直流钳形电流表可测直流电流、交流电流测量，主要是测大电流用，峰值保持，在线监测，数据存储99组，配有RS232接口数据上传功能，直流量程0.0A～600A，交流量程：0.0A～600A，分辨力0.1A，钳口尺寸30X35mm，铁芯采用高性能坡莫合金制作，霍尔感应技术，适用于电力系统、高铁系统。
详情介绍：

一．产品简介

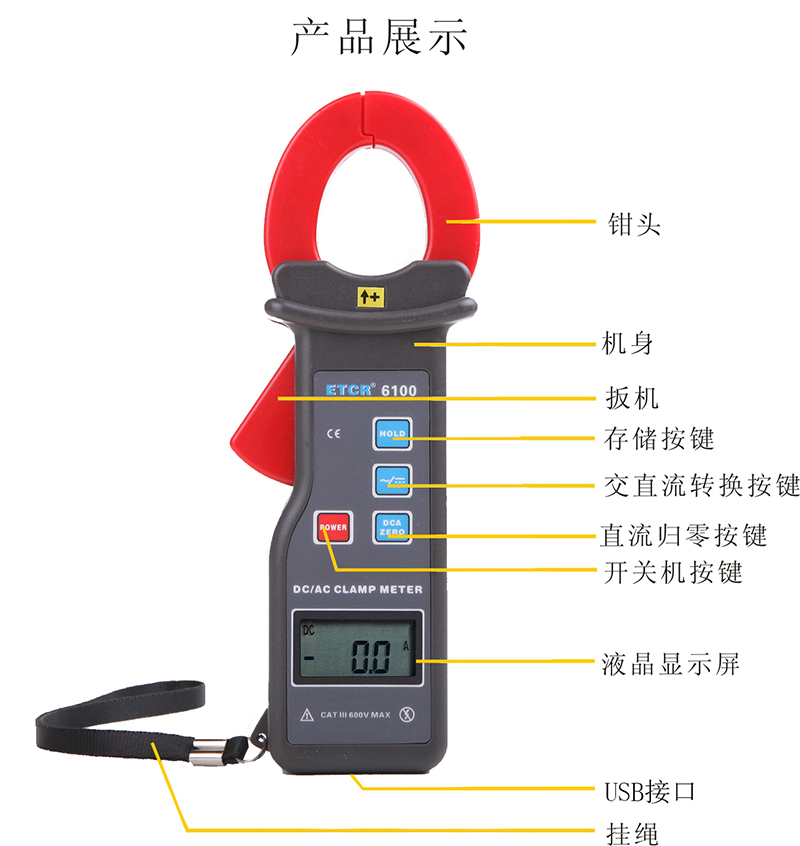

ETCR6100直流交流钳形电流表是专为在线测量600V以下直流、交流电流而精心设计制造的，采用CT及数字集成技术，钳头无任何裸露金属导体，非接触测量，确保操作可靠。仪表体积小、精度高、功能完善。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，是电工检测的必备工具。

仪表具有峰值保持、数据保持、数据存储等功能，配备RS232接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示，有zui大、zui小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、保存、打印等功能。

      ETCR钳形电流表型号类别：

型  号

名  称

量   程

分辩率

钳口尺寸

ETCR6000

钳形交直流漏电流表

AC/DC  0mA～60.0A

1mA

φ7mm

ETCR6100

钳形交直流电流表

AC/DC  0.0A～1000A

0.1A

30×35mm

ETCR6200

钳形交直流漏电流表

AC/DC  0mA～60.0A

1mA

25×30mm

ETCR6300

钳形漏电流表

AC  0.000mA～60.00A

1uA

ETCR6300D

钳形直流漏电流表

DC  0.0mA～6.0A

0.1mA

ETCR6500

钳形漏电流表

AC  0.00mA～300.0A

0.01mA

35×40mm

ETCR6600

钳形漏电流表

AC  0.0mA～600A

0.1mA

ETCR6800

钳形漏电流表

AC  0.00mA～1200A

0.01mA

φ68mm


二．技术规格

功  能

直流电流、交流电流测量，峰值保持，在线监测

电  源

碱性干电池 6LR61 9V，连续使用40小时

直流电流

量程：0.0A～600A DC；精准度：±2%rdg±3dgt；分辨力：0.1A

(基准条件：23℃±5℃，75%rh以下，导线处于钳口中心位置)

交流电流

量程：0.0A～600A AC；精准度：±2%rdg±3dgt；分辨力：0.1A

(基准条件：23℃±5℃，75%rh以下，导线处于钳口中心位置)

仪表质量

200g(含电池)

仪表尺寸

高宽厚：175mm×70mm×38mm

钳口尺寸

30mm×35mm

LCD尺寸

35mm×21.5mm；显示域：32mm×15mm

采样速率

2次/秒

显示模式

4位LCD显示

测试方式

钳形CT，非接触测量

频率响应

交流：45Hz～400Hz

通讯接口

具有RS232接口，存储数据可以上传电脑，软件监控

通讯参数

波特率9600，数据位8，停止位1，校验位NONE

数据存储

99组，闪烁显示“FULL”符号表示存储已满

峰值保持

峰值捕获保持功能，测试中长按HOLD不放手显示峰值

数据保持

数据保持功能：“DH”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

极性指示

直流电流检测时自动识别，显示“-”号

自动关机

开机5分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电压降到7.2V时，电池电压低符号显示，提醒更换电池

工作电流

10mA

导线位置

被检测导线处于钳口中心位置，偏离中心位置误差zui大增加1.5%rdg

线路电压

600V以下线路测试

工作温湿度

-10℃～50℃；80%rh以下

极限温度误差

-10℃～0℃及40℃～50℃，误差zui大增加1%rdg

存放温湿度

-10℃～60℃；70%rh以下

绝缘强度

AC2kV/rms(铁心与盒之间)

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

换  档

全自动切换

随机附件

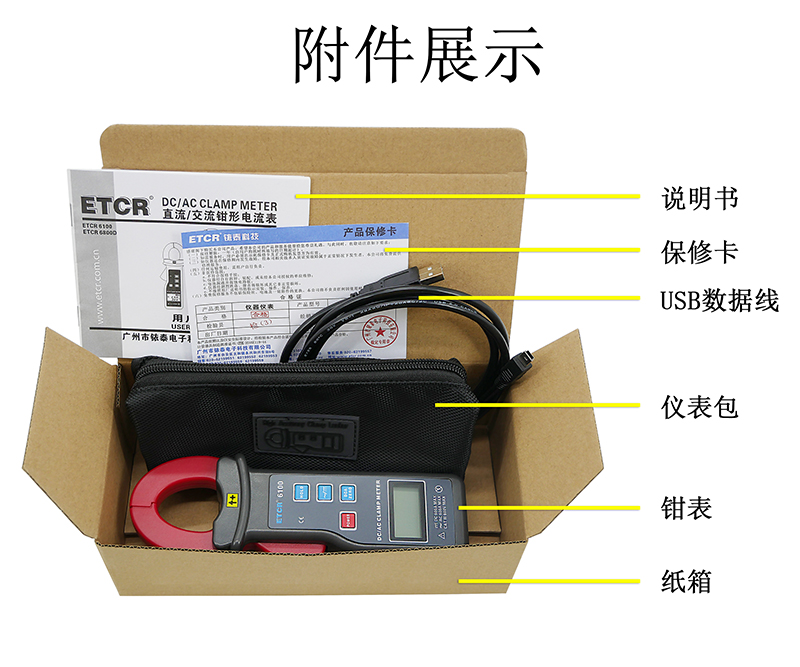

钳表：1件；RS232专用通讯线：1件；软件光盘：1件；电池6LR61 9V：1个；布包：1件

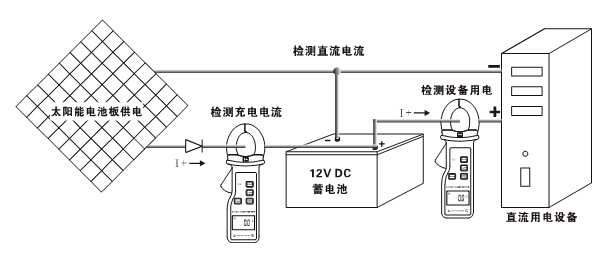

三． 现场应用
