一.简介

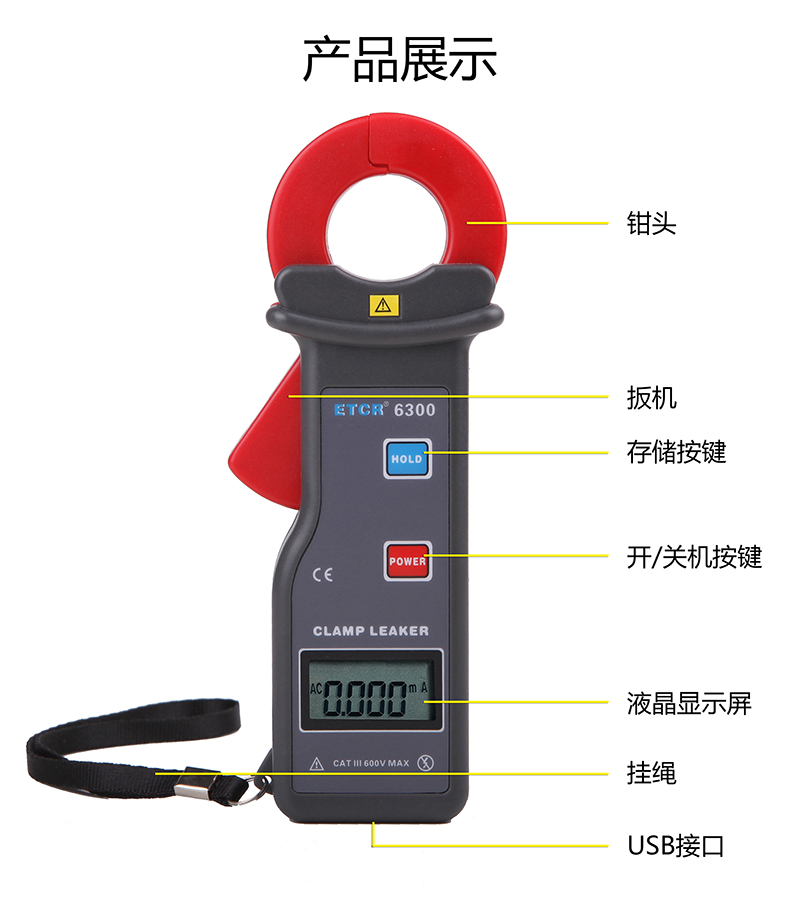

ETCR6300钳形漏电流表是专为测量交流漏电流而精心设计制造的,采用CT技术及数字集成技术,具有体积小,精度高,功能完善的特点。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。其传感铁芯选用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性。
仪表有RS232接口,其软件可以在线实时监控与历史查询,动态显示,有Max、Min、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、保存、打印等功能。
仪表可用于AC600V以下的交流线路电流测量,在线电流测量,还具有峰值保持、数据保持、数据存储等功能,使用方便,是电工检测的必备工具。
ETCR钳形电流表型号类别:
型 号 |
名 称 |
量 程 |
分辩率 |
钳口尺寸 |
ETCR6000 |
钳形交直流漏电流表 |
AC/DC 0mA~60.0A |
1mA |
φ7mm |
ETCR6100 |
钳形交直流电流表 |
AC/DC 0.0A~1000A |
0.1A |
30×35mm |
ETCR6200 |
钳形交直流漏电流表 |
AC/DC 0mA~60.0A |
1mA |
25×30mm |
ETCR6300 |
钳形漏电流表 |
AC 0.000mA~60.00A |
1uA |
|
ETCR6300D |
钳形直流漏电流表 |
DC 0.0mA~6.0A |
0.1mA |
|
ETCR6500 |
钳形漏电流表 |
AC 0.00mA~300.0A |
0.01mA |
35×40mm |
ETCR6600 |
钳形漏电流表 |
AC 0.0mA~600A |
0.1mA |
|
ETCR6800 |
钳形漏电流表 |
AC 0.00mA~1200A |
0.01mA |
φ68mm |
|
二.技术规格
功 能 |
交流漏电流测量,交流电流测量,在线交流电流测量 |
量 程 |
0.001mA~60.00A |
分 辩 力 |
1uA |
测量精度 23℃±3℃,70%RH以下 |
±1.5%±5dgt |
电 源 |
碱性干电池 6LR61 9V ,连续工作约80小时 |
仪表质量 |
210g(含电池) |
仪表尺寸 |
高宽厚:约175mm×70mm×38mm |
钳口尺寸 |
25mm×30mm |
LCD尺寸 |
35mm×21.5mm;显示域:32mm×15mm |
采样速率 |
约2次/秒 |
显示模式 |
4位LCD显示 |
测试方式 |
钳形CT,积分方式 |
频 率 |
50Hz、60Hz自动识别 |
通讯接口 |
具有RS232接口,存储数据可以上传电脑,软件监控 |
数据存储 |
99组,闪烁显示“FULL”符号表示存储已满 |
峰值保持 |
峰值捕获保持功能,测试中长按HOLD不放手显示峰值 |
数据保持 |
数据保持功能:“DH”符号显示 |
溢出显示 |
超量程溢出功能:“OL”符号显示 |
自动关机 |
开机约5分钟后,仪表自动关机,以降低电池消耗 |
电池电压 |
当电池电压降到约7.2V时,电池电压低符号显示,提醒更换电池。 |
工作电流 |
5mA |
线路电压 |
AC600V以下线路测试 |
工作温湿度 |
0℃~40℃; 80%rh以下 |
存放温湿度 |
-10℃~60℃;70%rh以下 |
绝缘强度 |
AC2kV/rms (铁心与外壳之间) |
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
换 档 |
全自动切换 |
随机附件 |

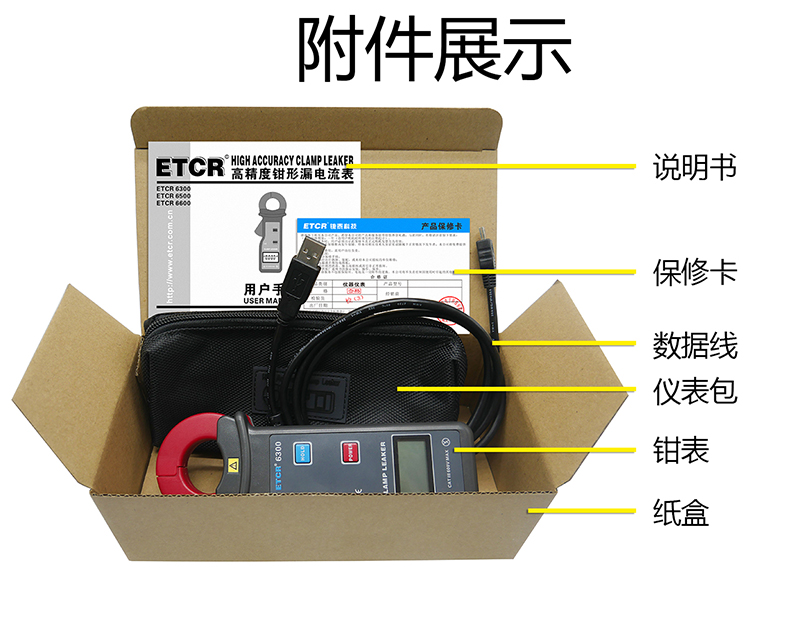

钳表:1件; RS232专用通讯线:1件;软件光盘:1件;电池6LR61 9V:1件;布包:1件 |

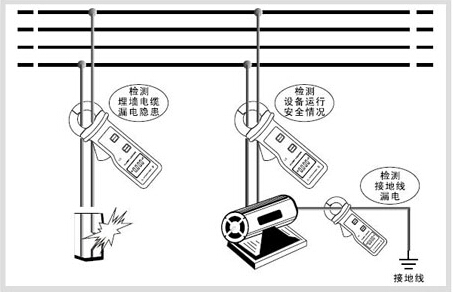

三 . 现场应用
