一．简介

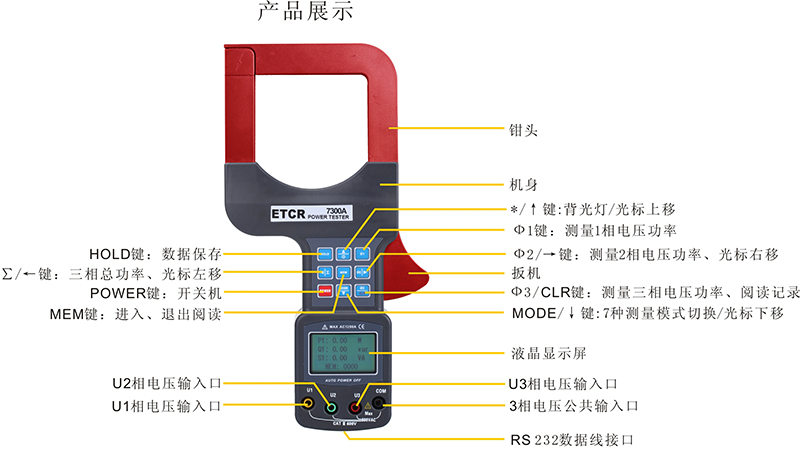

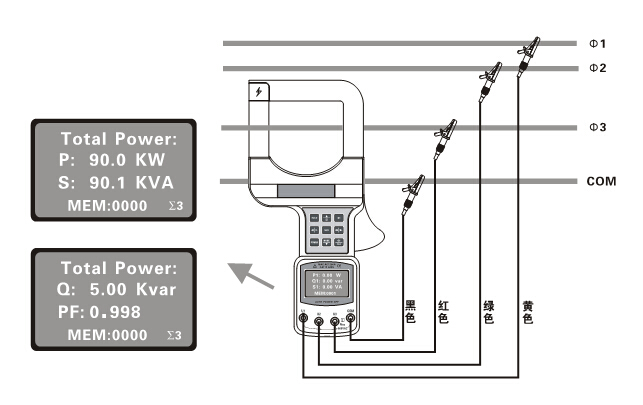

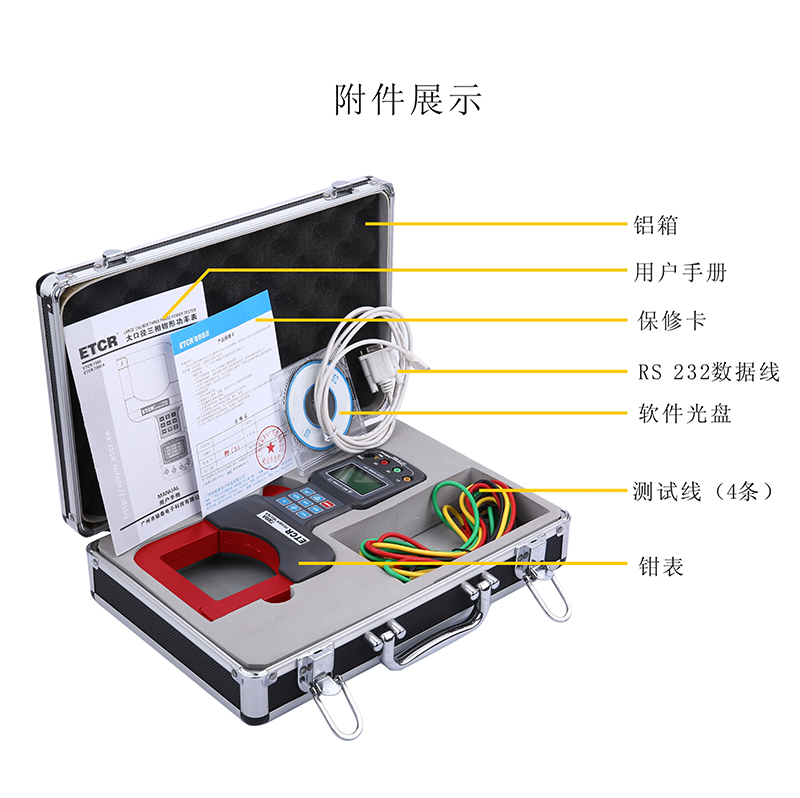

ETCR7300系列大口径三相钳形功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、漏电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式、智能仪表，钳头大口径(80mm×80mm：可钳φ80mm电缆，或96mm×4mm扁钢地线），使用非常方便，完全兼容大口径钳形漏电流表及微功率钳表的功能，还能用于判别变压器接线组别、感性、容性电路，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种**、准确、便捷的新型电力仪表。
ETCR7300大口径三相钳形功率表其钳头铁芯选用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性，仪表具有RS232接口，可存储200组数据，通过系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、打印等功能。仪表还具有背光功能、数据保持功能，是电工**检测的必备工具。
二．型号区别
|
型 号 |
量 程 |
分辩力 |
备注 |
|
ETCR7300 |
AC 0.00mA～1200A |
0.01mA |
可测量漏电流，有功功率、无功功率、视在功率等参数 |
|
AC 0.5W～720KW |
0.01W |
||
|
ETCR7300A |
AC 0.0A～2000A |
0.1A |
测量大电流，大功率，不能测试漏电流，电流达到5A才显示有功功率、无功功率、视在功率等参数 |
|
AC 0.1KW～1200KW |
1W |
注：其他测试功能相同。
三．基本规格
|
功 能 |
三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等 |
|
电 源 |
6V DC(LR6×4节碱性干电池,连续使用12小时) |
|
测量方式 |
钳形CT，积分方式 |
|
钳口尺寸 |
80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线) |
|
导线位置 |
被测量导线处于钳口的中心位置 |
|
数据存储 |
200组，显示“FULL”符号表示存储已满 |
|
RS232接口 |
有RS232接口，实现所存数据上传电脑，便于分析数据 |
|
通 讯 线 |
RS232通讯线，长1.8米 |
|
频 率 |
50Hz/60Hz自动识别 |
|
换 档 |
全自动切换 |
|
采样速率 |
约2次/秒 |
|
线路电压 |
AC 600V以下线路测量 |
|
显示模式 |
LCD：128dots×64dots；显示域：43mm×29mm |
|
仪表尺寸 |
长275mm×宽145mm×厚40mm |
|
背 光 灯 |
有，“ * ”键控制 |
|
数据保持 |
数据保持功能：“HOLD”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
仪表：1kg(含电池及附件) |
|
工作电流 |
背光灯开启50mA；背光灯关闭25mA |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘强度 |
AC 3700V/rms(铁心与外壳之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
四．测量精度
1．基准条件
|
影响量 |
对应型号 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
7300/7300A |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿度 |
7300/7300A |
40%～60% |
＜80% |
---- |
|
信号波形 |
7300/7300A |
正弦波 |
正弦波 |
β=0.01 |
|
信号频率 |
7300/7300A |
50HZ±1HZ |
45HZ～65HZ |
---- |
|
测功率/电能/相位/相序时电流幅值 |
7300 |
5A±0.1A |
50mA～1200A |
---- |
|
测功率/电能/相位/相序时电流幅值 |
7300A |
50A±1A |
10A～2000A |
---- |
|
测功率/电能/相位/相序时电压幅值 |
7300/7300A |
50V±1V |
10V～600V |
---- |
|
测功率因数时电流幅值 |
7300 |
5A±0.1A |
50mA～1200A |
功率因数范围：0.3～1 |
|
测功率因数时电流幅值 |
7300A |
50A±1A |
10A～2000A |
功率因数范围：0.3～1 |
|
测功率功率因数时电压幅值 |
7300/7300A |
100V±20V |
10V～600V |
---- |
|
外电场、磁场 |
7300/7300A |
应避免 |
||
|
被测导线位置 |
7300/7300A |
被测导线处于钳口的近似几何中心位置 |
||
2．交流电压U
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.00V～9.99V |
±(1.5%+5dgt) |
0.01V |
||
|
10.0V～99.9V |
0.1V |
|||
|
100V～600V |
1V |
|||
3．交流电流I
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.00mA～9.99mA |
±(1.5%+5dgt) |
---- |
0.01mA |
---- |
|
10.0mA～99.9mA |
±(1.5%+5dgt) |
---- |
0.1mA |
---- |
|
100mA～999mA |
±(1.5%+5dgt) |
±(2.0%+5dgt) |
1mA |
0.1A |
|
1.00A～9.99A |
±(1.5%+5dgt) |
±(2.0%+5dgt) |
0.01A |
0.1A |
|
10.0A～99.9A |
±(1.5%+5dgt) |
±(2.0%+5dgt) |
0.1A |
0.1A |
|
100A～1199A |
±(2.0%+5dgt) |
±(2.0%+5dgt) |
1A |
1A |
|
1200A～2000A |
---- |
±(2.5%+5dgt) |
---- |
1A |
4．频率F
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
25Hz～100Hz |
±(0.5%+5dgt) |
0.1Hz |
||
5．有功功率P
W=( V×A×COSФ)
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.50W～9.99W |
±(3%+5dgt) |
---- |
0.01W |
---- |
|
10.0W～99.9W |
±(3%+5dgt) |
---- |
0.1W |
---- |
|
0.10KW～9.99KW |
±(3%+5dgt) |
±(3%+5dgt) |
0.01KW |
0.01KW |
|
10.0KW～99.9KW |
±(3%+5dgt) |
±(3%+5dgt) |
0.1KW |
0.1KW |
|
100KW～719KW |
±(3%+5dgt) |
±(3%+5dgt) |
1KW |
1KW |
|
720KW～1200KW |
---- |
±(4%+5dgt) |
---- |
1KW |
6．视在功率S
VA=( V×A)
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.50VA～9.99VA |
±(3%+5dgt) |
---- |
0.01VA |
---- |
|
10.0VA～99.9VA |
±(3%+5dgt) |
---- |
0.1VA |
---- |
|
0.10KVA～9.99KVA |
±(3%+5dgt) |
±(3%+5dgt) |
0.01KVA |
0.01KVA |
|
10.0KVA～99.9KVA |
±(3%+5dgt) |
±(3%+5dgt) |
0.1KVA |
0.1KVA |
|
100KVA～720KVA |
±(3%+5dgt) |
±(3%+5dgt) |
1KVA |
1KVA |
|
720KVA～1200KVA |
---- |
±(4%+5dgt) |
---- |
1KVA |
7．无功功率Q
var=( V×A×sinФ)
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.50var～9.99var |
±(3%+5dgt) |
---- |
0.01var |
---- |
|
10.0var～99.9var |
±(3%+5dgt) |
---- |
0.1var |
---- |
|
0.10Kvar～9.99Kvar |
±(3%+5dgt) |
±(3%+5dgt) |
0.01Kvar |
0.01Kvar |
|
10.0Kvar～99.9Kvar |
±(3%+5dgt) |
±(3%+5dgt) |
0.1Kvar |
0.1Kvar |
|
100Kvar～719Kvar |
±(3%+5dgt) |
±(3%+5dgt) |
1Kvar |
1Kvar |
|
720Kvar～1200Kvar |
---- |
±(4%+5dgt) |
---- |
1Kvar |
8．功率因素PF
PF=W/ VA
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.3～1.0(容性或者感性) |
±(0.02+5dgt) |
0.001 |
||
9．相位角
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.0°～360.0° |
±(1.5°+5dgt) |
0.1° |
||
10．电能Wh
|
量 程 |
精 度 |
分辨力 |
||
|
7300 |
7300A |
7300 |
7300A |
|
|
0.0000KWh～9.9999KWh |
±(3%+5dgt) |
±(4%+5dgt) |
0.0001KWh |
|
|
10.000KWh～99.999KWh |
±(3%+5dgt) |
±(4%+5dgt) |
0.001KWh |
|
|
100.00KWh～999.99KWh |
±(3%+5dgt) |
±(4%+5dgt) |
0.01KWh |
|
|
1000.0KWh～9999.9KWh |
±(3%+5dgt) |
±(4%+5dgt) |
0.1KWh |
|
|
10000KWh～72000KWh |
±(3%+5dgt) |
±(4%+5dgt) |
1KWh |
|
