一、产品简介
ETCR9600低压电流互感器变比测试仪可广泛应用在380/220伏电力系统中,可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定,实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。为用电检查人员提供一种安荃、准确、便捷的新型电力仪器。它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
二、工作原理
在380/220伏系统中,不停电的条件下,通过一次电流取样钳CT1、二次电流取样钳CT2,分别对电流互感器的一二次回路电流取样,将取样信号处理、放大、滤波、A/D转换,然后输入主机的中央处理器,由中央处理器对两路A/D信号进行分析处理,并以二次电流为5A折算显示变比、比差,从而实现安荃快捷在线检测出运行中的电流互感器变比、角差等。
三、基准条件
影 响 量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±5℃ |
-15℃~50℃ |
|
|
环境湿度 |
40%~60% |
<80% |
|
|
正弦波失真度 |
≤1% |
≤3% |
|
|
信号频率 |
50HZ±5HZ |
45HZ~65HZ |
|
|
角差测试 |
一次电流钳 |
60A±1A |
0.0A±800A |
|
二次电流钳 |
1A±0.2A |
10mA~5A |
|
|
外电场、磁场 |
应避免 |
|||
被测导线位置 |
被测导线处于钳口的中心位置 |
四、技术参数
一次电流钳测量精度 |
量程:0.0A~800A;分辨率:0.1A;精度:±0.5%FS(23℃±3℃,70%RH以下,导线处于钳口中心位置) |
二次电流钳测量精度 |
量程:0.00mA~5A;分辨率:0.01mA;精度:±0.5%FS |
变比测量范围 |
1~9999 |
变比分辨率 |
0.1 |
角差测试精度 |
量程:0~360°;分辨率:1°;精度:±3° |
自动关机 |
约15分钟 |
电池规格 |
7#碱性干电池(1.5V×4) |
电池电压 |
当电池电压低于4.8V时,“ ”显示,提醒更换电池 |
溢出显示 |
超量程溢出功能:“OL A”符号显示 |
采样速率 |
3次/秒 |
存储数据 |
3000组 |
一次电流钳尺寸 |
钳口尺寸:80mm×80mm;外形尺寸:194mm×145mm×40mm; |
二次电流钳尺寸 |
钳口尺寸:φ16mm;外形尺寸:110mm×53mm×22mm |
主机外形尺寸 |
宽高厚78mm×165mm×42mm |
电流钳引线长度 |
2m |
仪器质量 |
约1kg |
工作温湿度 |
-10℃~50℃;70%RH以下 |
存放温湿度 |
-10℃~60℃;70%RH以下 |
绝缘强度 |
AC3700V/rms钳芯与外壳间 |

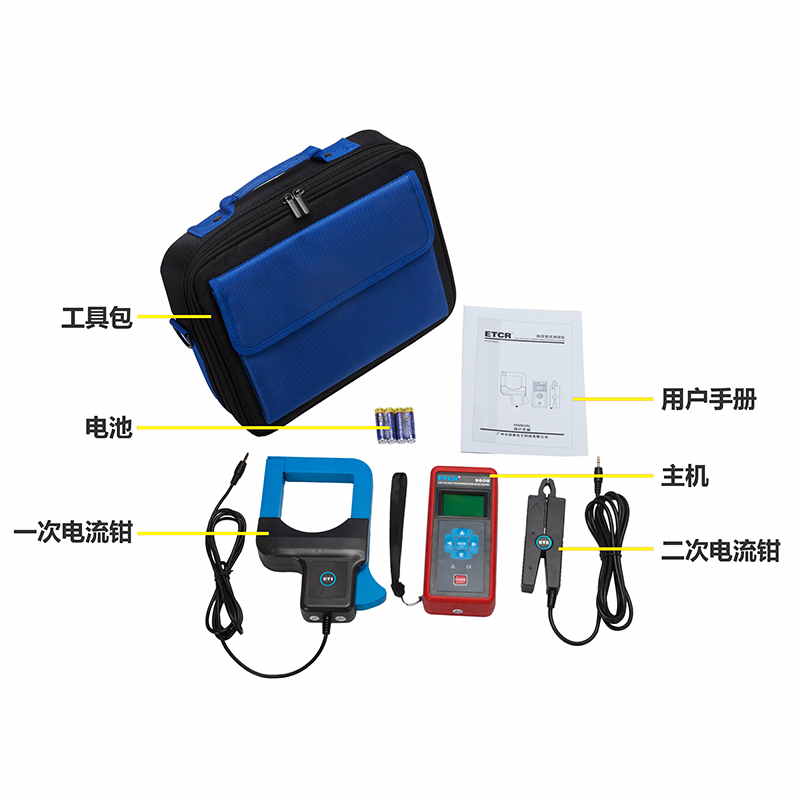

随机附件 |
主机:1件;一次电流钳:1件;二次电流钳:1件;7#碱性电池:4节;工具包:1件 |
