简单介绍:
ETCR9500B无线高压变比测试仪是为60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的。 ETCR9500B无线高压变比测试仪由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成。
详情介绍:

.简介

ETCR9500B无线高压变比测试仪突破传统结构,专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比,相别、极性判断而精心设计制造的。产品由一次电流钳(高压检测仪)、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,一次电流钳采用无线传送测试数据,传输距离100米。

电流钳采用高性能坡莫合金制作,磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。

高压检测仪连接5节绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量,高压电流钳具有独特的自动插拔结构,通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点,绝缘等级110KV。

监控软件具有在线实时监控与历史查询功能,动态显示,具有Max、Min、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

ETCR9500B无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流测试仪等产品的功能。

三.技术规格

1、基准条件:

影响量

基准条件

工作条件

备注

环境温度

23℃±5

-15℃~50



环境湿度

40%60%

70%



正弦波失真度

≤1%

3%



信号频率

50HZ±5HZ

45HZ65HZ



外电场、磁场

应避免

被测导线位置

被测导线处于钳口的中心位置

    2、技术参数

一次电流测试精度

量程:0.00A~800A;分辨率0.01A;精度:±0.5%FS(23℃±3℃,70%RH以下,导线处于钳口中心位置)

二次电流测试精度

量程:0.00mA~5A;分辨率0.01mA;精度:±0.5%FS

变比测量范围

1~9999



DC6V 碱性干电池LR03(1.5V AAA×4)

主机尺寸

165mm×78mm×42mm

一次高压电流钳尺寸

钳口尺寸:φ48mm;外形尺寸:255mm×84mm×39mm;

二次低压电流钳尺寸

钳口尺寸:φ16mm;外形尺寸:110mm×53mm×22mm

绝缘杆尺寸

4300mm

绝缘杆耐压

110kV

仪表质量

6.14kg(含附件)

采样速率

2次/秒

一次电流钳传输距离

无线传输距离100m

二次电流钳连接线长

2m

数据存储

3000组,按左箭头键保持数据并自动编号存储(掉电或更换电池不会丢失数据)

数据保持

按左箭头键保持数据,HOLD符号显示,再按HOLD键取消保持

数据查阅

按右箭头键可以进入数据查阅模式

数据上传

配备USB接口、通讯线及软件,存储数据可以上传电脑,用于读取、保存、打印等。

溢出显示

超量程溢出功能:“OL ”符号显示

无信号指示

当主机没有收到发射信号时提示“无信号”

自动关机

开机约15分钟后,仪表将自动关机

电池电压

当电池电压低于5.2V±0.3V时,电池电压低符号“”显示,提醒更换电池

外界干扰

避免特强电磁场;避免433MHz、315 MHz同频干扰

工作温湿度

-15℃~50℃;70%RH以下

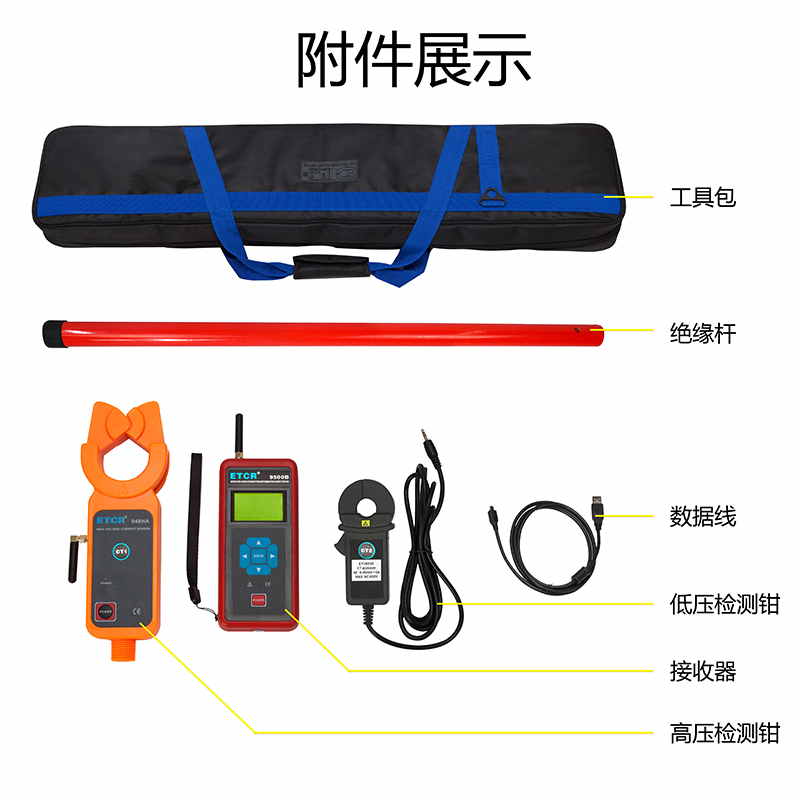

随机附件

接收器:1件;一次电流钳:1件;二次电流钳:1件;USB专用通讯线:1件;伸缩绝缘杆:1根;

电池LR03:8个;工具包:1件
