简单介绍：
ETCR068A钳形电流传感器量程0.01A～800A，分辨率0.01A；ETCR068A钳形电流传感器精度等级为1.0级，钳口尺寸φ68mm。
详情介绍：

一． 简介

ETCR钳形电流互感器适用于高精度的交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，**、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

ETCR钳形电流互感器其铁芯采用铁镍合金制造，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。

二． 产品特点

1、钳形结构，不需停电不需断开被测线路，携带方便特别适合现场在线测试。非接触测量，操作方便快速**可靠。

2、采用坡莫合金铁芯，性能稳定精度高，抗干扰能力强，适用于复杂的干扰环境。

3、可输出电流信号或电压信号。

5、输出接口：2m屏蔽线，末端接口：BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购）。

6、工作频率：45Hz～100KHz

7、工作温度：-15°C～50°C

8、绝缘强度：AC 3700V/rms（铁芯与外壳之间）。

9、**等级：CATⅢ600V。

10、输出方式：感应电流输出

三． 型号规格参数

型 号

量 程

分辨率

精度等级

相位误差

变比/输出电压

参考负载

钳口尺寸

质量

ETCR030A

0.01A～300A

0.01A

1.0

≤2°

3000:1

≤30Ω

25mm×30mm

180g

ETCR030A-3V

0～3V(30Ω)

≥100KΩ

ETCR040A

0.01A～500A

0.01A

1.0

≤2°

4000:1

≤20Ω

35mm×40mm

190g

ETCR040A-3V

0～3V(20Ω)

≥100KΩ

ETCR068A

0.01A～800A

0.01A

1.0

≤2°

2000:1

≤10Ω

φ68mm

530g

ETCR068A-3V

0～3V(7.5Ω)

≥100KΩ

ETCR080A

0.01A～1200A

0.01A

1.0

≤2°

2000:1

≤8Ω

80mm×80mm

780g

ETCR080A-3V

0～3V(5Ω)

≥100KΩ

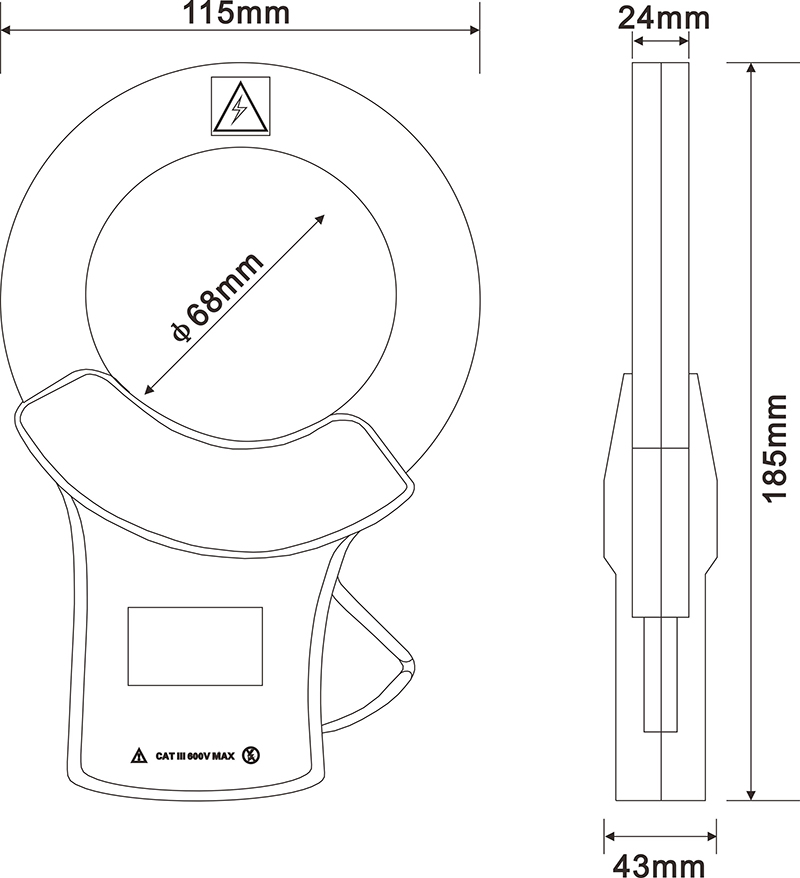

四． 结构尺寸
