简单介绍：
ETCR040K开合式漏电流传感器量程0.00mA～60A AC ，分辨率0.01mA，精度等级为0.5级；ETCR040K开合式漏电流传感器变比800：1，参考负载≤10Ω，钳口尺寸φ40mm，工作频率：10Hz～100KHz。
详情介绍：

一． 简介

ETCR开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，开合式结构设计，不必断开被测线路，非接触测量，安荃、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

ETCR开合式高精度漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。



二． 产品特点

1、开合式结构，不需停电不需断开被测线路，携带方便特别适合现场在线测试。非接触测量，操作方便快速安荃可靠。

2、采用坡莫合金铁芯、双层屏蔽技术，性能稳定精度高，抗干扰能力强，适用于复杂的干扰环境。

3、可输出电流信号或电压信号。

4、可同时把火线、零线一起钳住，即可测量电缆线及电器设备的漏电流。

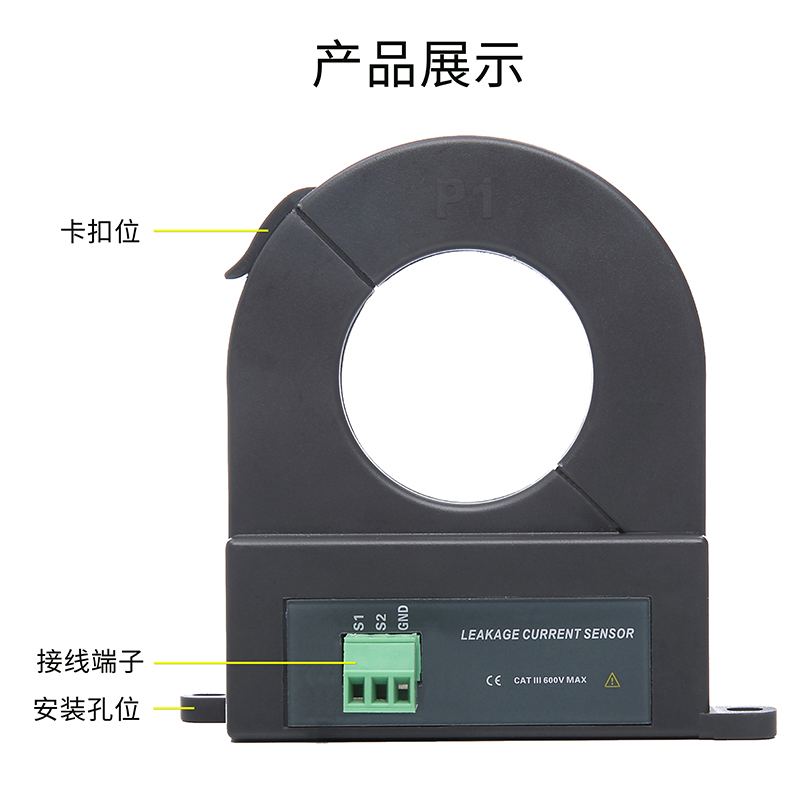

5、输出接口：接线端子(S1、S2线圈抽头端，GND屏蔽端) 或引线输出。

6、工作频率：10Hz～100KHz

7、工作温度：-15°C～50°C

8、绝缘强度：AC 3700V/rms（铁芯与外壳之间）。

9、安荃等级：CATⅢ600V。

10、输出方式：感应电流输出



三． 型号规格参数

型 号

量 程

分辨率

精度等级

相位误差

变比

参考负载

钳口尺寸

质量

输出接口

ETCR010K

0.00mA～20A AC

0.01mA

0.5

≤2°

800:1

≤10Ω

φ10mm

65g

2芯屏蔽线2M

ETCR025K

0.00mA～30A AC

0.01mA

0.5

≤2°

800:1

≤10Ω

φ25mm

120g

接线端子

ETCR040K

0.00mA～60A AC

0.01mA

0.5

≤2°

800:1

≤10Ω

φ40mm

160g

接线端子

ETCR080K

0.00mA～60A AC

0.01mA

0.5

≤2°

800:1

≤10Ω

φ80mm

490g

接线端子



四 . 结构尺寸
