产品名称：ETCR2000A+钳形接地电阻测试仪
- 产品型号：
- 产品厂商：ETCR
- 产品文档：
钳形接地电阻测试仪CE证书
ETCR2000+、2000A+、2000C+钳形接地电阻仪-产品彩页
ETCR2000A+ 钳形接地电阻测试仪 高铁计量20240324
ETCR2000A+钳形接地电阻测试仪是我公司技术研发团队对技术品质的追求，通过不断完善，对老款产品的彻底升级。其性能主要体现在：
突破开机长时间自检等待，开机立即进入测试。
突破老款产品笨重的问题，更加符合手持仪表的特性。

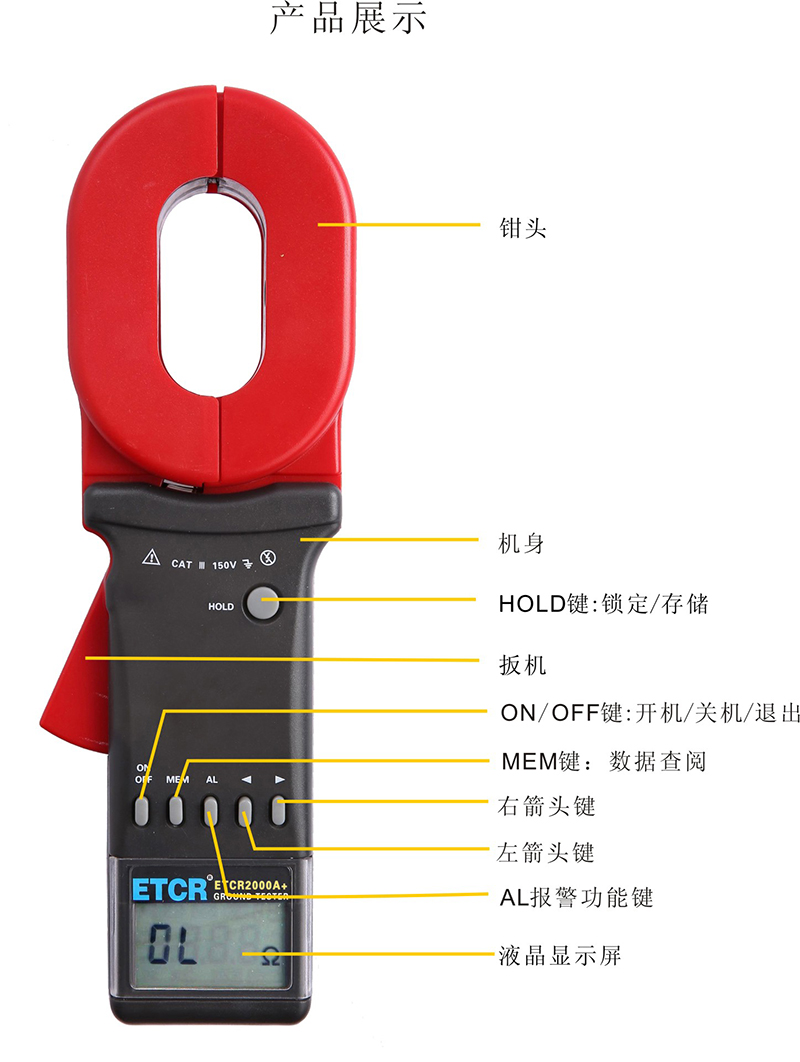

全新外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围0.01Ω-200Ω。
存储数据99组，功耗更低，Max启动、工作电流小于50mA。
ETCR2000A+钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安荃快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。ETCR2000B+型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易爆环境中。
二．规格
1．系列型号
|
型 号 |
钳口规格（mm） |
电阻量程（Ω） |
电流量程 |
防爆功能 |
存储99组 |
声光报警 |
说明 |
||
|
Φ32 |
65×32 |
0.01-200 |
0.01-1200 |
0-20A |
|||||
|
ETCR2000+ |
|
√ |
|
√ |
|
|
√ |
√ |
基础型 |
|
ETCR2000A+ |
|
√ |
√ |
|
|
|
√ |
√ |
实用型 |
|
ETCR2000B+ |
|
√ |
|
√ |
|
√ |
√ |
√ |
防爆型 |
|
ETCR2000C+ |
|
√ |
|
√ |
√ |
|
√ |
√ |
多功能 |
|
ETCR2100+ |
√ |
|
|
√ |
|
|
√ |
√ |
基础型 |
|
ETCR2100A+ |
√ |
|
√ |
|
|
|
√ |
√ |
实用型 |
|
ETCR2100C+ |
√ |
|
|
√ |
√ |
|
√ |
√ |
多功能 |
注：“√”表示有此规格。
2．量程及准确度
|
测量模式 |
测量范围 |
分辨力 |
准确度 |
|
电 阻 |
0.010Ω-0.099Ω |
0.001Ω |
±（1%＋0.01Ω） |
|
0.10Ω-0.99Ω |
0.01Ω |
±（1%＋0.01Ω） |
|
|
1.0Ω-49.9Ω |
0.1Ω |
±（1%＋0.1Ω） |
|
|
50.0Ω-99.5Ω |
0.5Ω |
±（1.5%＋0.5Ω） |
|
|
100Ω-199Ω |
1Ω |
±（2%＋1Ω） |
|
|
200Ω-395Ω |
5Ω |
±（5%＋5Ω） |
|
|
400-590Ω |
10Ω |
±（10%＋10Ω） |
|
|
600Ω-880Ω |
20Ω |
±（20%＋20Ω） |
|
|
900Ω-1200Ω |
30Ω |
±（25%＋30Ω） |
|
|
*电 流 |
0.00mA -9.95mA |
0.05mA |
±（2.5%＋1mA） |
|
10.0mA -99.0mA |
0.1mA |
±（2.5%＋5mA） |
|
|
100mA -300mA |
1mA |
±（2.5%＋10mA） |
|
|
0.30A-2.99A |
0.01A |
±（2.5%＋0.1A） |
|
|
3.0A-9.9A |
0.1A |
±（2.5%＋0.3A） |
|
|
10.0A-20.0A |
0.1 A |
±（2.5%＋0.5A） |
3．技术规格
|
电阻量程 |
0.01Ω-1200Ω |
|
*电流量程 |
0.00mA-20.0A |
|
电阻分辨率 |
0.001Ω |
|
*电流分辨率 |
0.05mA |
|
数据存储 |
99组 |
|
声光报警 |
“嘟--嘟--嘟--”报警声，按AL键开、关 |
|
报警临界值设定范围 |
电阻：1-199Ω； *电流：1-499mA |
|
电 源 |
6VDC（4节5号碱性干电池） |
|
工作温湿度 |
-20℃-55℃；10％RH-90％RH |
|
液晶显示器 |
4位LCD数字显示，长宽47mm×28.5mm |
|
钳口尺寸 |
长钳口65mm×32mm；圆钳口Φ32mm |
|
钳口张开尺寸 |
长钳口32mm;圆钳口32mm |
|
钳表质量 |
长钳口1160g;圆钳口1120g(含电池) |
|
钳表尺寸 |
长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
|
防爆标志 |
Exia Ⅱ BT3 Ga |
|
保护等级 |
双重绝缘 |
|
结构特点 |
钳形CT |
|
换 档 |
全自动换档 |
|
外部磁场、电场 |
＜40A/m；＜1V/m |
|
单次测量时间 |
0.5秒 |
|
电阻测量频率 |
＞1KHz |
|
*被测电流频率 |
50/60Hz自动 |
注：“*”适用于C型。
